Отечественные колесные бронетранспортеры БТР-60, БТР-70, БТР-80

Барятинский Михаил Борисович

В кормовой части корпуса по бортам располагались два водометных движителя с независимым приводом от вторичного вала коробки передач, что позволяло включать при необходимости любую передачу в коробке, не изменяя передаточное отношение на водометы. Последние имели эжекционные системы водоотлива для удаления воды из различных мест корпуса за счет разрежения в трубах водометов. Кроме того, в корпусе устанавливались центробежные насосы с электроприводом от аккумуляторных батарей для откачки воды при остановке двигателя.

Полученные при заводских испытаниях данные позволили внести существенные коррективы в конструкцию опытных экземпляров бронетранспортера.

Упругими элементами колес всех мостов стали газогидравлические рессоры, в которых использовались азот и масло. Это позволило обеспечить высокую плавность хода в сочетании с большой энергоемкостью рессор, исключавшей пробои подвески. Кроме того, газогидравлические рессоры позволили ввести систему регулирования дорожного просвета,

которая повышала проходимость машины и улучшала ее водоходные качества. Были улучшены форма и размеры броневого корпуса, повысились его бронестойкость и технологичность за счет применения гнутых листов, существенно уменьшавших длину сварных швов. Нижняя носовая часть корпуса выполнялась ложкообразной формы, что способствовало уменьшению сопротивления воды. Кроме того, такая форма носовых обводов несколько улучшала бронестойкость носовой части при определенных углах обстрела. Многие листы верхнего пояса корпуса имели большие углы наклона для повышения бронестойкости. Были скорректированы размеры и места расположения люков крыши относительно небольшой вращающейся башни с пулеметом, которую в дальнейшем предполагалось заменить на другую с иными видами оружия. Крышки четырех больших десантных люков, расположенных на крыше корпуса, могли при необходимости отбрасываться на верхние бортовые листы, и тем самым существенно повышалась бронестойкость верхней части бортов корпуса. Кроме того, в боевых условиях крышки верхних люков могли устанавливаться и фиксироваться в вертикальном положении, что позволяло некоторым членам десанта вести огонь из автоматов стоя, через люки.

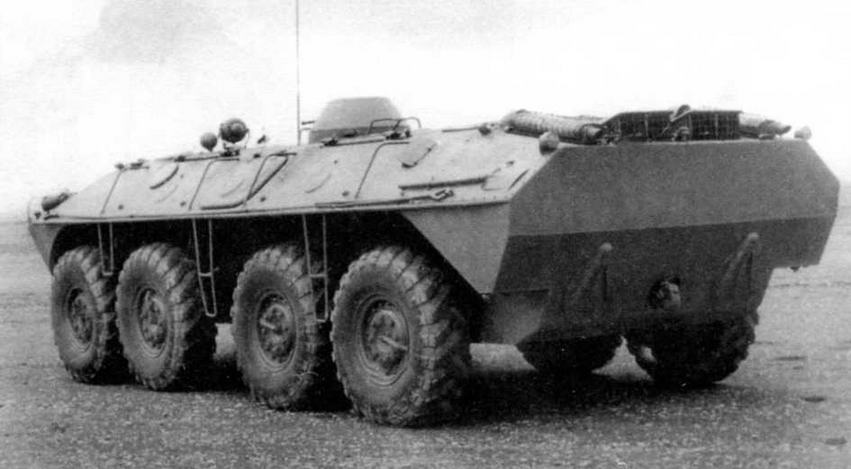

Бронетранспортер «1015-Б». Хорошо видны заслонки водометов на нижнем кормовом листе корпуса

Два опытных образца бронетранспортера с индексом «объект 1015-Б» в I960 году прошли заводские и полигонные испытания, которые позволили определить необходимые конструктивные изменения для повышения надежности и работоспособности машины. В процессе испытаний «объект 1015-Б» показал высокую проходимость, управляемость и плавность хода при движении по местности в равнинных и горных условиях. Максимальная скорость по шоссе составляла 90 км/ч, средняя скорость по местности — 47 — 50 км/ч. Были зафиксированы также высокие водоходные свойства — скорость движения по воде достигала 10,6 км/ч и сочеталась с хорошей маневренностью. Эксплуатационная устойчивость на курсе обеспечивалась поворотом управляемых колес двух передних мостов, а для совершения поворотов с малыми радиусами циркуляции (5 — 7 м) в дополнение к повороту управляемых колес один из водометов переводился закрытием выходной заслонки в режим заднего хода, причем выброс воды производился через щелевое отверстие днища корпуса, а не через бортовые отверстия, как у многих других машин.

К началу 1960-х годов, кроме ЗИЛ-153 и «объекта 1015-Б», были изготовлены опытные образцы бронетранспортеров: горьковского ГАЗ-49, рубцовского колесно-гусеничного «объекта 19» (скорее БМП) и мытищинского ММЗ-560. Все эти машины имели оригинальные конструктивные решения (ГМП, бортовые схемы трансмиссий, гидропневматические подвески, передние и задние управляемые колеса, качающиеся колесные редукторы, герметичные тормоза, дифференциалы повышенного трения, водометы, алюминиевая броня и др.), но, в конечном счете, победило горьковское ОКБ: их БТР был более подвижным, надежным, удобным и, главное, — хорошо технологически отработанным и сравнительно недорогим. К тому же у горковчан «за спиной» стоял гигантский, хорошо оснащенный завод с весьма квалифицированными кадрами, способными еще со времен войны сделать все, что потребуется.

БТР-60

На Горьковском автозаводе работы по созданию четырехосного шасси для перспективного колесного бронетранспортера начались под руководством В.А.Дедкова _зи_ мой 1956 года. К середине 1958 года изготовили первый опытный образец. Требования генерального заказчика были полностью выполнены. БТРП (так условно называлась машина — бронированное транспортное средство плавающее, он же ГАЗ-49) имел несущий сварной бронекорпус с плоским дном, переднее расположение отделения управления и кормовое размещение силовой установки, четыре ведущих моста с независимой подвеской всех колес. В каждом колесе имелся встроенный редуктор, использовавшийся для увеличения дорожного просвета. По воде машина передвигалась как за счет гребного эффекта вращающихся колес, так и при помощи специального водометного движителя реактивного типа.

В средней части корпуса находилось десантное отделение, вмещавшее 14 человек, в котором стрелки размещались на деревянных скамейках лицом к борту машины. Для ведения огня из автоматов в бортах машины имелось 6 амбразур. Между полом десантного отделения и днищем машины устанавливались агрегаты трансмиссии. Открытый сверху

корпус являлся несущим, имел обтекаемую форму нижней части и днища и изготовлялся из катаных броневых листов толщиной 6 — 8 мм. На марше десантное отделение могло закрываться брезентовым тентом, защищавшим бойцов от непогоды. Экипаж (2 чел.) и десант обогревались теплым воздухом, поступавшим из системы охлаждения двигателя.

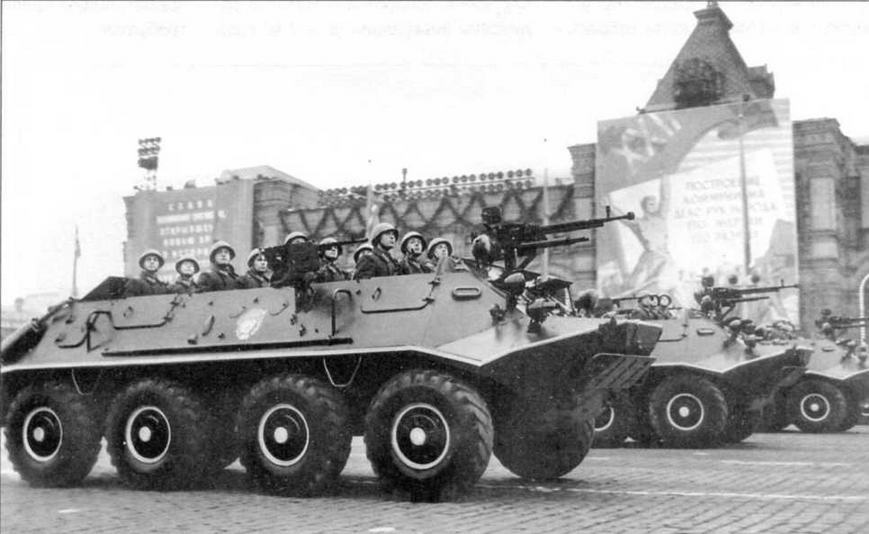

Первый парад с участием бронетранспортеров БТР-60П. Москва, 7 ноября 1961 года

Колеса первой и второй осей были управляемыми. Рулевое управление имело гидроусилитель. В подвеске использовались 8 торсионных валов и 12 телескопических гидроамортизаторов. На крайних узлах подвески устанавливались по два гидроамортизатора. Пулестойкие шины большого профиля (13.00-18") имели центральную систему регулирования давления воздуха. Широкая колея позволяла двигаться за танками, а четыре равномерно расположенных оси давали возможность преодолевать рвы шириной до 2 м.

Штатное вооружение бронетранспортера состояло из 7,62-мм пулемета СГМБ, который мог устанавливаться на кронштейнах лобового и бортовых листов корпуса. Внутри машины предусматривались места для укладки автомата АК-47, гранатомета РПГ-7, сигнального пистолета и десяти гранат Ф-1. Штатный боекомплект — 1250 патронов к пулемету, 300 автоматных патронов (не считая боекомплекта десанта), пять выстрелов к гранатомету, шесть сигнальных патронов.

В лобовом листе корпуса имелись смотровые люки командира и водителя. Над ними располагались гнезда для установки смотровых приборов. Для наблюдения при закрытых люках на уровне глаз водителя в броневых крышках, а также наклонных листах корпуса слева и справа предусматривались легкосъемные блоки Б-1. При движении в ночное время могли применяться приборы ночного видения ТВН-2 для водителя и ТКН-1 для командира, причем последний прибор был связан тягой с осветителем ОУ-3. Позже для улучшения обзора командира в дневное время на БТРе появился перископический прибор ТПКУ-2Б.

Внешняя связь обеспечивалась приемо-передающей радиостанцией Р-113.

Полная масса нового БТРа достигала 9800 кг. На первых опытных образцах использовался рядный 6-цилиндровый карбюраторный двигатель ГАЗ-40П (форсированный вариант двигателя грузового автомобиля ГАЗ-51) мощностью 90 л.с. Однако он оказался слишком слабым, хотя по остальным показателям вполне устраивал. Для обеспечения необходимой динамики и ходовых качеств двигатель должен был быть вдвое мощнее. Выбор пал на дизель ЯАЗ-206Б, развивавший мощность до 205 л.с. Но этот двигатель, имевший чугунный блок цилиндров, оказался слишком тяжелым — при движении по суше сцепление первой пары колес с грунтом оказывалось недостаточным, а водные препятствия бронетранспортер пересекал с сильным дифферентом на корму. Предложенное инженерами выравнивание нагрузок на оси за счет усиления лобовой брони заказчиками было отвергнуто — количество десантников при этом уменьшалось до 8 человек. Для выхода из создавшегося тупика В.А.Дедков принял неожиданное решение — установить на БТР два двигателя ГАЗ-40П. Двигатели были смонтированы параллельно, каждый со своими обслуживающими системами на одной общей раме в корме корпуса. Каждый из двигателей через свою механическую трансмиссию обеспечивал привод колес двух мостов. Правый двигатель по ходу машины осуществлял привод колес первого и третьего мостов, а левый — колес второго и четвертого мостов. Трансмиссия каждого двигателя включала: однодисковое сухое сцепление с гидравлическим приводом управления; четырехскоростную коробку передач; двухступенчатую раздаточную коробку; главные передачи двух ведущих мостов с кулачковыми дифференциалами повышенного трения; четыре колесных редуктора и карданные передачи, соединявшие между собой агрегаты трансмиссии. Обе коробки передач имели коробки отбора мощности. С их помощью и с помощью карданных передач мощность двух двигателей суммировалась в редукторе водометного движителя. Отбор мощности на лебедку, установленную в передней части корпуса, осуществлялся от правой раздаточной коробки. Лебедка имела трос длиной 50 м и максимальное тяговое усилие 4500 кгс.

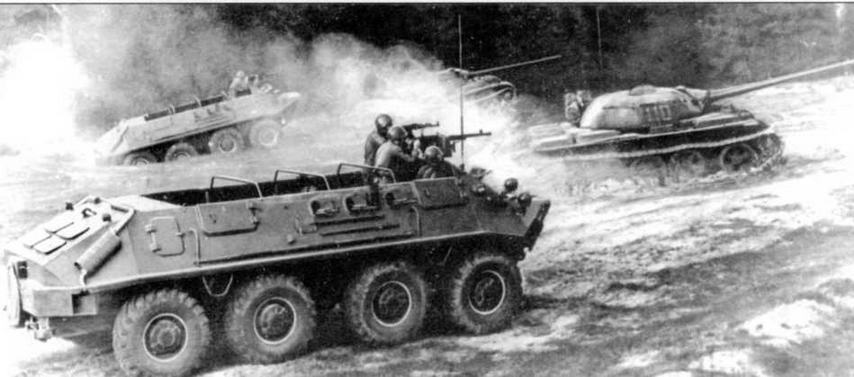

В учебной атаке — бронетранспортеры БТР-60П. 1963 год

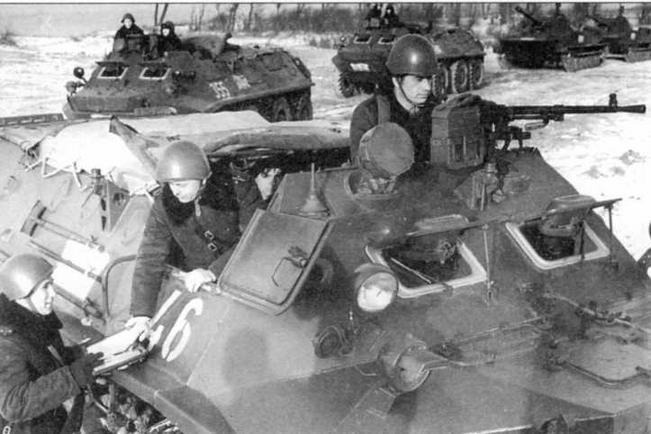

Бронетранспортер БТР-60П морской пехоты. Январь 1969 года. Десантное отделение машины закрыто брезентом. Штатный пулемет СГМБ установлен на носовом шкворне. На правом борту машины виден бортовой шкворень, еще один установлен на левом борту

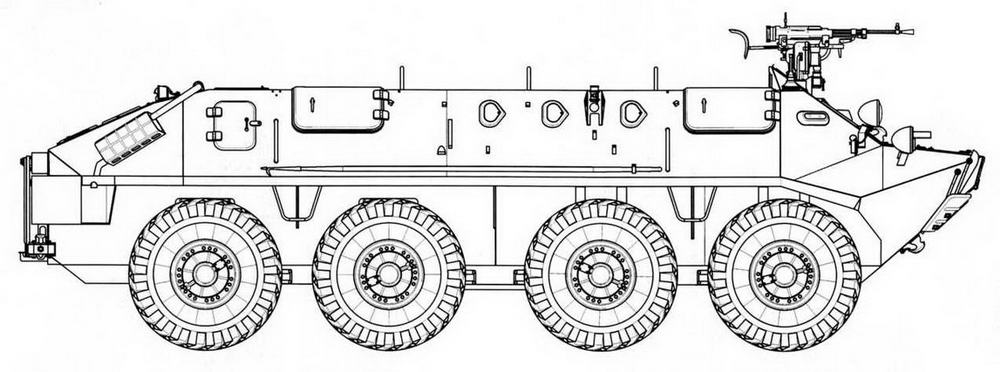

БТР-60П 1960 г.
