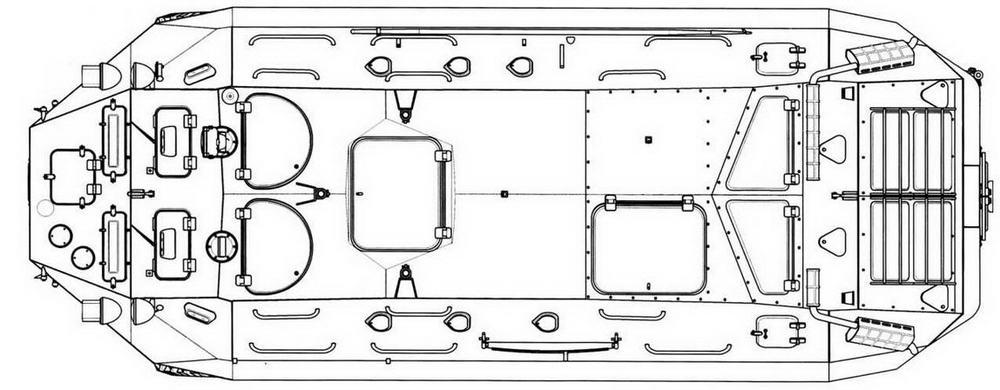

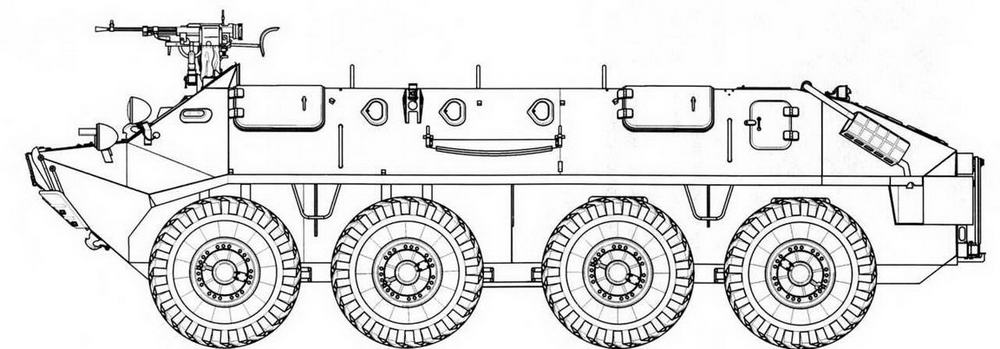

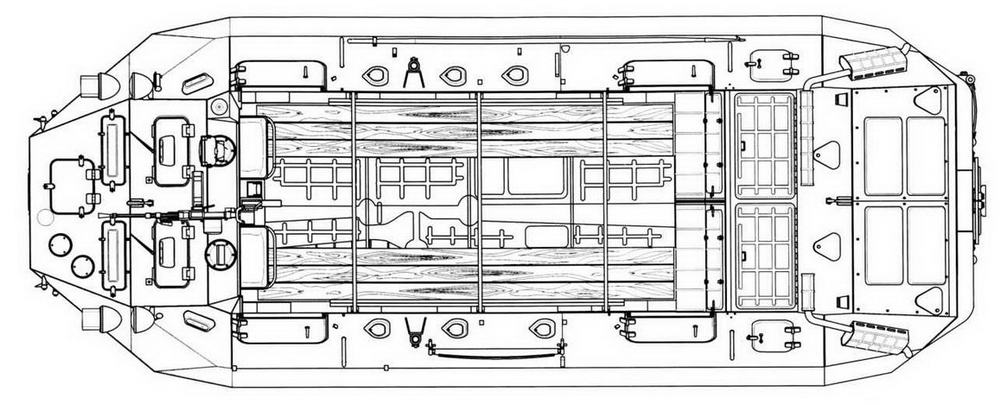

Вид сверху

Вид опереди

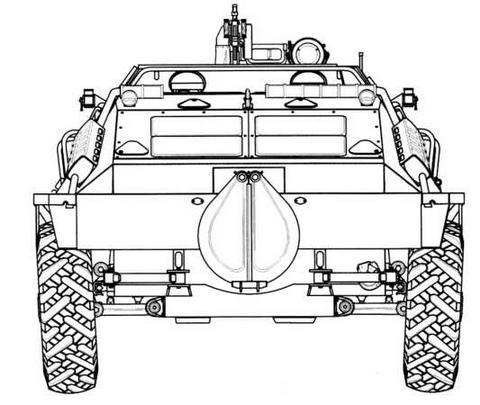

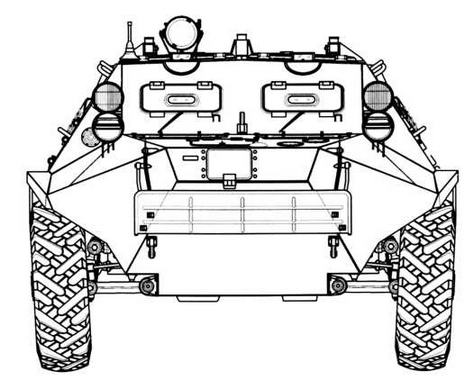

Вид сзади

Для обеспечения движения по воде в кормовой части корпуса смонтировали один водометный движитель с 4-лопастным рабочим колесом левого вращения диаметром 600 мм. За рабочим колесом устанавливались два небольших по площади водяных руля, привод которых был сблокирован с рулевым приводом управляемых колес машины. На плаву изменение направления движения осуществлялось

их одновременным поворотом. При максимальных углах отклонений колес и рулей обеспечивался радиус циркуляции в пределах 8 — 10 м в обе стороны от направления движения. Такое устройство рулевого привода упрощало управление машиной при движении по воде, за исключением выхода на берег на реках с сильным течением. В этом случае более предпочтительным был бы раздельный поворот колес и водяных рулей.

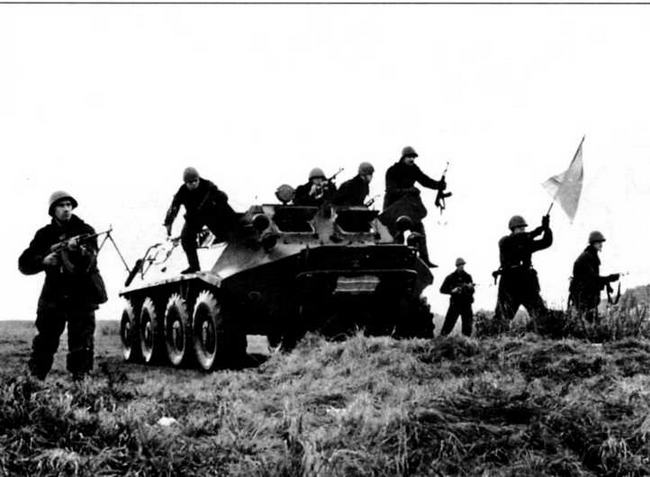

Морская пехота на учениях, 1967 год. Откидные двери в бортах корпуса существенно облегчали десантникам спешивание

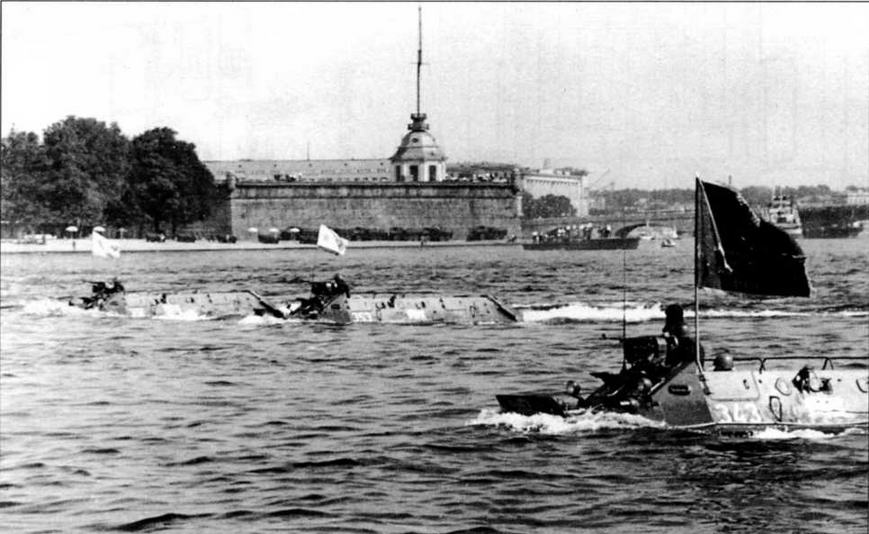

Бронетранспортеры БТР-60П в парадном строю на Неве в День Военно-Морского Флота. Ленинград, 30 июля 1967 года

Для обеспечения движения машины на плаву задним ходом выходное окно водомета перекрывалось двухстворчатой броневой заслонкой с гидроприводом. В этом случае вода из водовода движителя направлялась в бортовые каналы заднего хода и выбрасывалась в направлении носовой части машины вдоль ее бортов. Входной участок водовода, вваренный в днище корпуса, экранировался защитной решеткой и соединялся с литым корпусом водовода с помощью болтов. В нижней части входного участка водовода были выполнены ввод концевой трубы с обратным клапаном эжекционной системы удаления воды из корпуса и вводы для подсоединения водяных теплообменников систем охлаждения и смазки двигателей машины. К фланцу дейдвудной трубы водовода крепился редуктор водомета.

Максимальная скорость движения передним ходом на спокойной воде глубиной более 5 м — 9 — 10 км/ч. Скорость движения по воде задним ходом — 3,5 — 4,0 км/ч. При выходе из строя водометного движителя машина могла передвигаться по воде за счет вращения всех колес со скоростью не более 4 км/ч.

К концу 1959 года опытный образец бронетранспортера со сдвоенной силовой установкой был готов. Внутренняя приемная комиссия Минавтопрома принятое конструкторами решение назвала авантюрным и безграмотным, но идея дублировать двигатель и трансмиссию привела военных в полный восторг. При выходе из строя одного из двигателей БТР мог продолжать двигаться со скоростью до 60 км/час по шоссе. Это, собственно, и решило дело. Новый бронетранспортер приняли на вооружение Советской Армии приказом МО СССР № 0202 от 13 ноября 1959 года под индексом БТР-60П. Серийное производство БТР-60П началось на ГАЗе в 1960 году, и уже в середине года первые машины начали поступать в войска.

В 1963 году был создан модернизированный вариант бронетранспортера — БТР-60ПА (ГАЗ-49А), у которого вместо съемного брезентового тента появилась броневая крыша. Корпус выполнялся полностью герметичным. Для доступа в бронетранспортер имелось четыре верхних люка с бронекрышками. Численность перевозимого десанта сократилась до 12 человек, зато существенно возросла степень его защищенности, особенно в условиях применения оружия массового поражения (что в начале 1960-х годов считалось делом весьма вероятным). Вооружение машины сохранилось прежним, однако впоследствии на части машин пулемет СГМБ заменялся на ПКБ. Боевая масса возросла до 10,2 т. Серийный выпуск БТР-60ПА осуществлялся с 1963 по 1965 год.

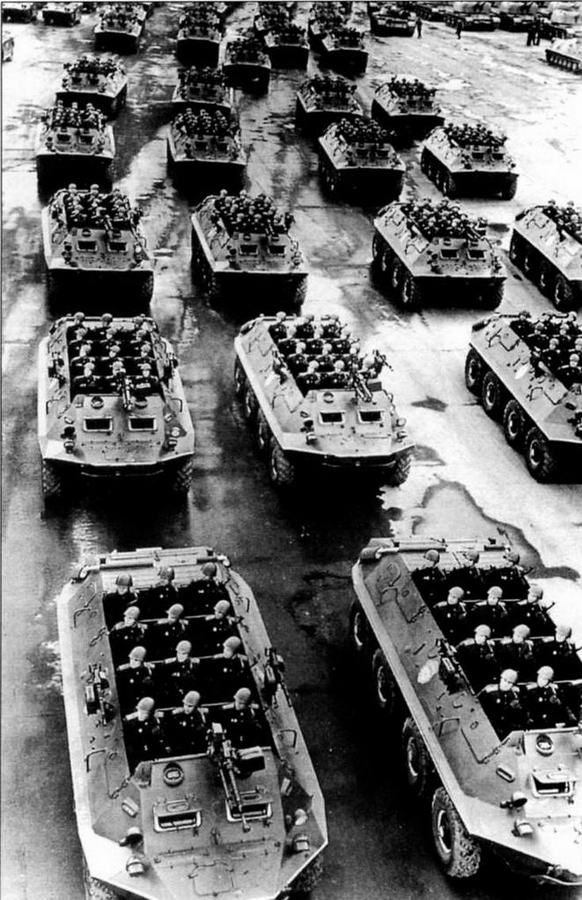

Колонна бронетранспортеров БТР-60П перед парадом. Хорошо видны парадное размещение мотострелков-десантников и штатное парадное вооружение из крупнокалиберного пулемета ДШКМ и двух пулеметов СГМБ

В 1965 году на производственном конвейере его сменил бронетранспортер БТР-60ПА-1 с усовершенствованными агрегатами силовой установки и силовой передачи. Его серийное производство продолжалось до 1966 года. Приказом министра обороны СССР от 29.06.1964 года на вооружение Советской Армии был принят бронетранспортер БТР-60ПБ. Эта машина являлась последней и наиболее удачной модификацией БТР-60. Серийное производство БТР-60ПБ осуществлялось на ГАЗе в 1965 — 1976 годах. По компоновке и форме броневого корпуса, а также всех основных узлов и агрегатов силовой установки, трансмиссии, ходовой части и водоходного движителя БТР-60ПБ мало отличался от своих предшественников — бронетранспортеров БТР-60ПА и БТР-60ПА-1. Главным его отличием стало размещение на крыше десантного отделения башни со спаренной установкой пулеметов: КПВТ калибра 14,5 мм и ПКТ (6П7) калибра 7,62 мм с прицелом ПП-61АМ (первоначально ПП-61А). Башня была разработана в начале 1960-х годов в Тульском КБ Приборостроения (КБП, ныне НПО «Точность») и принята на вооружение вместе с бронированной разведывательной машиной БРДМ-2 в 1962 году. Башня — сварная, имеет форму усеченного конуса, установлена на шариковой опоре (погоне) над вырезом в подбашенном листе крыши корпуса бронетранспортера. Внутри нижней части башни вварено кольцо с отверстиями для крепления погона. Для исключения деформации кольца к нему и корпусу башни приварены ребра жесткости. Кроме того, к кольцу приварены две колодки с вырезом под штырь стопора башни по-походному и кронштейн крепления механизма поворота башни. В кормовой части последней приварена пластина для крепления кронштейна сиденья стрелка, а с левой стороны кронштейн электрощитка. К крыше башни приварены кронштейн плафона освещения, бонки для крепления стопора люльки по- походному и кронштейн уравновешивающего механизма качающейся части установки. В переднем листе башни имеется прямоугольный вырез, к которому справа и слева

приварены щеки с бобышками под цапфы маски. Маска служит основанием для крепления люльки и для защиты стрелка и механизмов установки от пуль и осколков снарядов. Зазоры между башней и маской закрыты уплотнителем из прорезиненной ткани.

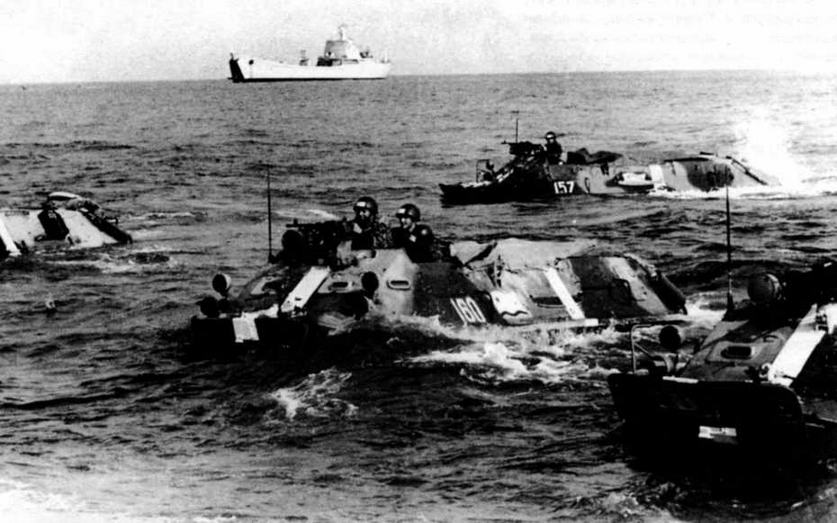

Бронетранспортеры БТР-60П одного из подразделений морской пехоты КЧФ движутся к берегу. Учения «Юг», июнь 1971 года

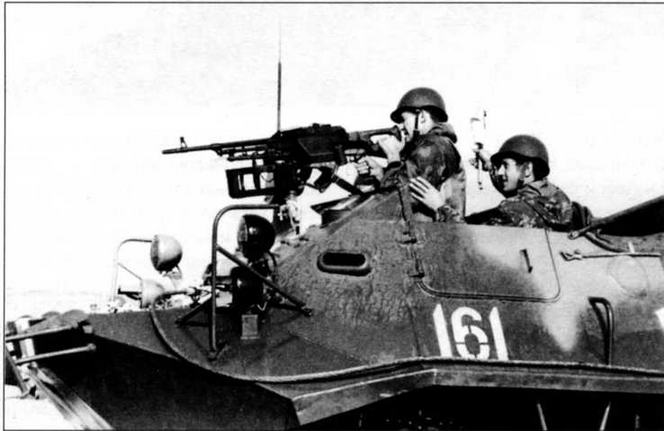

На этом БТР-60П установлен 7,62-мм пулемет ПКБ. 1971 год

В маске имеются четыре окна: среднее, большое — для ствола пулемета КПВТ, под ним малое — для трубы гильзоотвода КПВТ, левое — для прицела ПП-61АМ и правое — для ствола пулемета ПКТ. В левое окно вмонтировано защитное стекло. У правого окна приварена труба с кронштейном и усилителями, к которым крепятся коробкодержатель и лоток патронной ленты пулемета КПВТ. Между верхней частью маски и крышей башни установлен уравновешивающий механизм, предназначенный для обеспечения плавного движения качающейся части установки в вертикальной плоскости. Несущей частью пулеметов и всех основных узлов и механизмов качающейся части установки: амортизаторов, консоли, механизма перезаряжания КПВТ, каретки ПКТ, коробкодержателей, гильзозвеньеотводов и гильзозвеньесборника — является люлька. Она представляет собой жесткую сварную раму и крепится к маске. Основу вооружения БТР-60ПБ составляет крупнокалиберный пулемет Владимирова (КПВ). Пулемет ПКТ может рассматриваться лишь как вспомогательное оружие. Пулемет КПВ был разработан в 1944 году.

Может использоваться в качестве пехотного, зенитного и танкового (бронетранспортерного). Пехотный вариант пулемета на колесном станке приняли на вооружение в 1949 году под обозначением ПКП (пулемет крупнокалиберный пехотный). В 1955 году колесный станок заменили на более легкий и совершенный треножный. Танковый вариант пулемета, имеющий обозначение КПВТ (крупнокалиберный пулемет Владимирова танковый) снабжен электроспуском и импульсным счетчиком выстрелов.

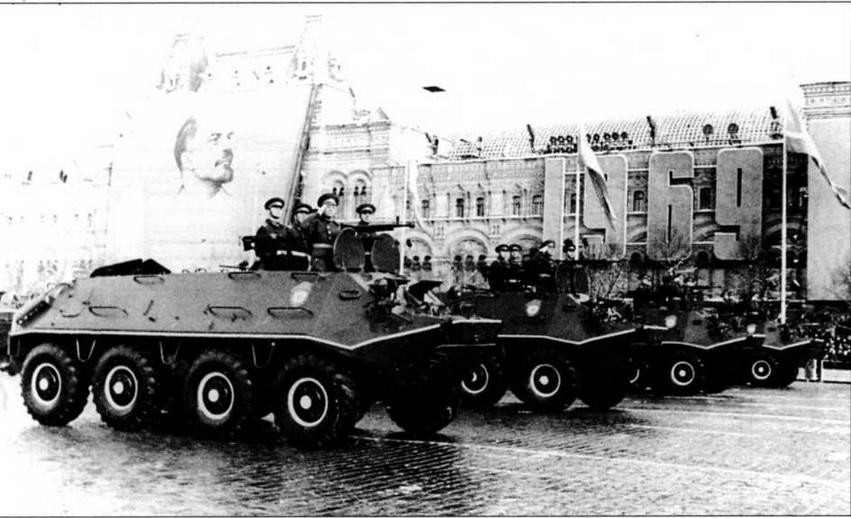

Бронетранспортеры БТР-60ПА проходят по Красной площади. 7 ноября 1969 года

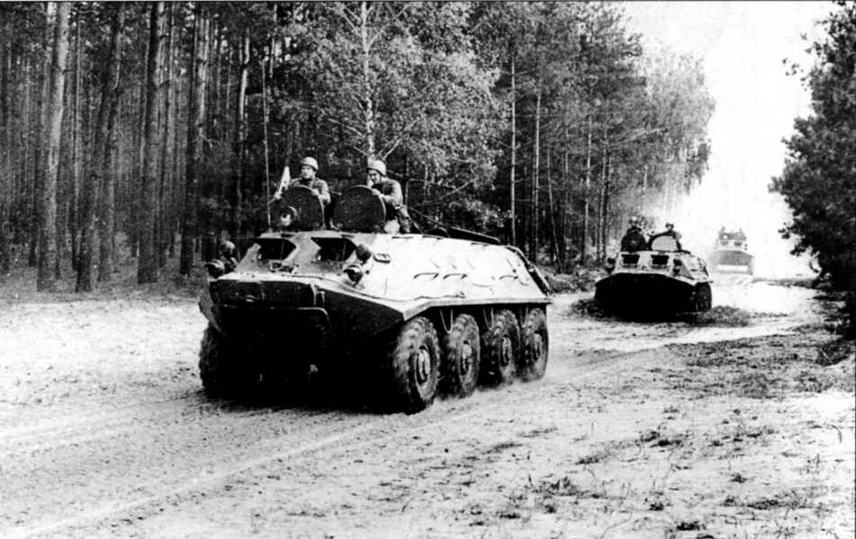

Колонна бронетранспортеров БТР-60ПА на марше

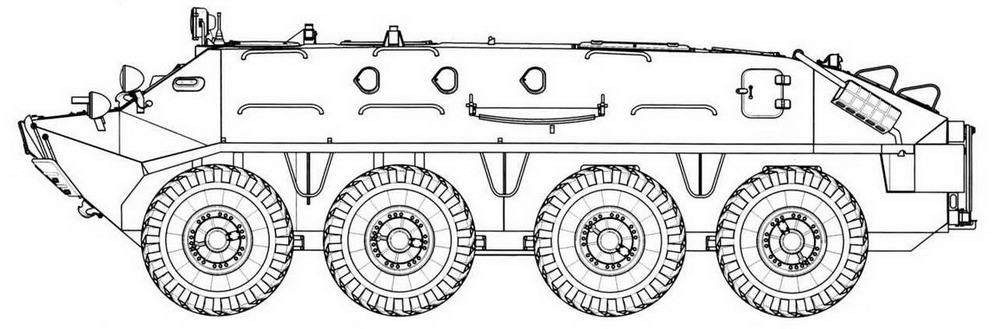

БТР-60ПА 1963 г.

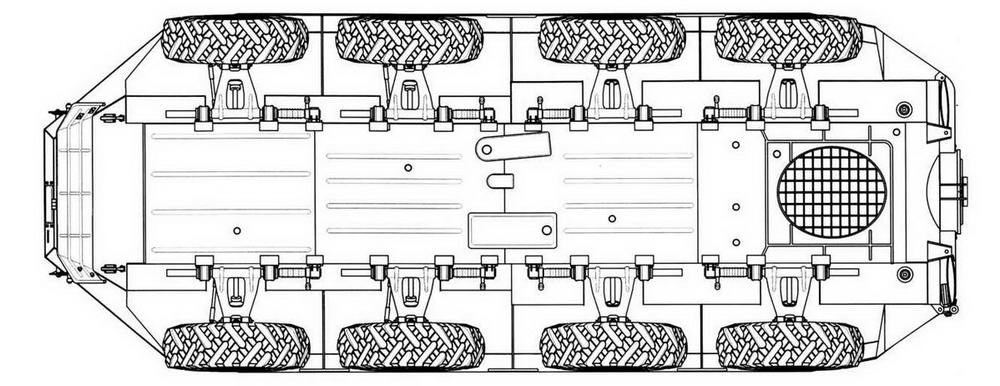

Вид снизу

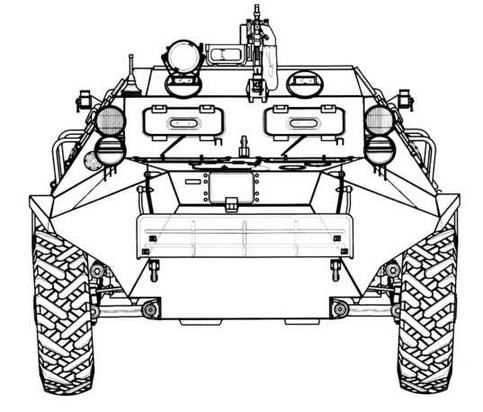

Вид спереди

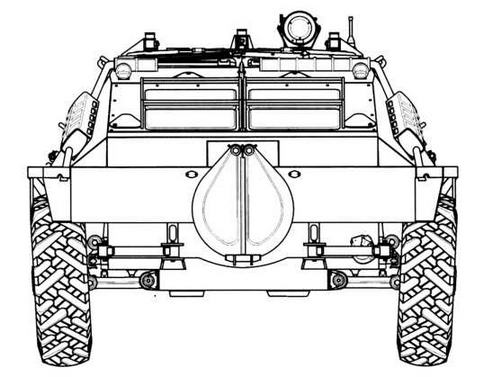

Вид сзади

Кожух ствола расширен для облегчения обслуживания пулемета. Первоначально пулемет КПВТ устанавливался на отечественных тяжелых танках Т-10 в башне в спаренной установке со 122-мм пушкой. С 1965 года КПВТ — основное оружие отечественных колесных бронетранспортеров. Автоматика пулемета использует энергию отдачи ствола при его коротком ходе. Темп стрельбы — 550 — 600 выстр./мин. Питание пулемета — из металлической нерассыпной ленты с замкнутым звеном, составляемой из кусков по 10 звеньев. Куски соединяются между собой патроном во время снаряжения ленты и во время стрельбы распадаются. Боекомплект БТР-60ПБ — 500 патронов (10 лент по 50 патронов в каждой). Подача ленты двусторонняя, ее можно изменить с левой на правую, и наоборот. Режим огня — непрерывный. Масса тела пулемета — 7,5 кг. Прицельная дальность стрельбы прямой наводкой — 2000 м. Пулемет используется для борьбы с легкобронированными наземными целями, огневыми точками и целями, расположенными за легкими укрытиями полевого типа, с низколетящими самолетами и вертолетами.

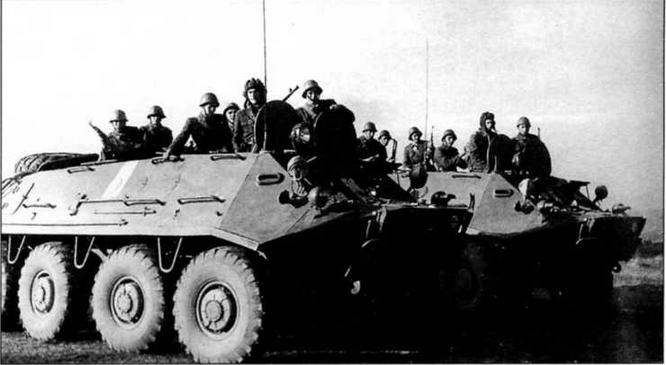

Бронетранспортеры БТР-60ПА Болгарской народной армии. 1970-е годы

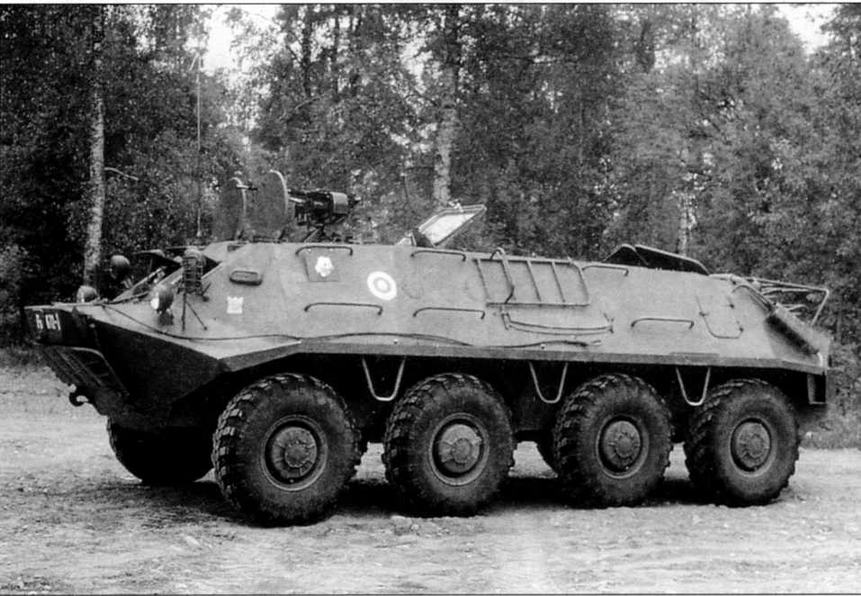

Бронетранспортер БТР-60ПА финской армии. Осень 1981 года

Выдающейся огневой мощью, сочетающей скорострельность станкового пулемета с бронебойным действием противотанкового ружья, пулемет КП В обязан патрону, под который он был создан. Этот патрон с бронебойно-зажигательной пулей со стальным сердечником Б-32 разработали в 1938 году для отечественных противотанковых ружей и приняли на вооружение в 1941 году. Во время Великой Отечественной войны этот патрон использовался для стрельбы из отечественных противотанковых ружей ПТРД и ПТРС. Большая мощность патрона и высокая пробивная способность пули значительно превосходили существовавшие иностранные образцы и делали перспективной идею создания противотанкового пулемета. 14,5-мм патрон в полтора-два раза превосходил по энергетике состоявшие на вооружении другие крупнокалиберные патроны, в том числе и отечественный 12,7-мм к пулемету ДШК обр. 1938 г.
