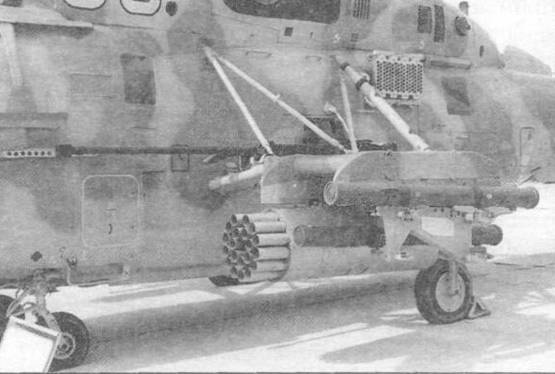

Контейнер с ПТУР «Штурма» на внешнем пилоне вертолета Ка-29
Время перехода комплекса в боевое положение – 15 с, в походное -12с. Экипаж – 2 человека.
В 1979 г. самоходный противотанковый комплекс «Штурм-С» с ракетой 9М114 был принят на вооружение частей армейского и фронтового звена.
Комплекс обеспечивал поражение целей с толщиной брони до 560 мм на дальностях от 400 до 5000 м. Скорость ракеты составляла 350… 400 м/с.
При наличии более массового комплекса «Конкурс» ПТРК «Штурм» рассматривался как средство пресечения прорывов танковых частей противника
Спустя несколько лет был создан вариант ракеты 9М114Ф с фугасной, – а точнее, термобарической, т. е. объемно-детонирующей, боевой частью. Эта модификация предназначена в основном для поражения объектов типа ДОТов и ДЗОТов, живой силы противника в зданиях и других помещениях ограниченного объема.
Кроме того, комплекс обеспечивает и поражение воздушных целей типа низколетящих вертолетов в режиме зависания и полета на малых скоростях. Допускается применение ракеты как по наземным, так и по воздушным целям на высотах до 3 км от уровня моря.
Ракеты вертолетных комплексов «Штурм» успешно применялись в ходе войны в Афганистане и вооруженных конфликтов на территории бывшего СССР.
«Кобра»
Как известно, отмеченное еще лесковским Левшой мещанское пренебрежение англичан к блеску каналов ружейных стволов наряду с внедрением в их поверхность винтовых нарезов позволило королевским стрелкам за компанию со столь же обуржуазившимися воинами Французской империи и Сардинского королевства спокойно, как в тире, избирательно перебить русских офицеров с большой дистанции, оставаясь практически недосягаемыми для пуль защитников нашего Отечества. Тем самым была решена судьба сражения при Альме, да и Крымской кампании в целом. Отголоском этого кошмара бессилия перед дальнобойным оружием противника едва не стала ситуация на фронтах Великой Отечественной войны, когда с появлением «Тигров» гитлеровцы поучили возможность с расстояния до 2 км поражать «тридцатьчетверки», оставаясь вне зоны эффективного огня наших 76-мм танковых пушек.
На протяжении всех послевоенных лет советские конструкторы прилагали все силы к обеспечению огневого превосходства отечественных танков над зарубежными. В середине пятидесятых годов открылась новая возможность поражения танков противника на больших дальностях: началась разработка танковых управляемых реактивных снарядов – ТУРС.
Для начала уточним, что ТУРС – это неуправляемые артиллерийские снаряды типа «Коперхид» или «Краснополь», получающие основное приращение скорости непосредственно в стволе орудия. В пятидесятые годы еще не существовало малогабаритной аппаратуры бортовой системы управления, способной выдержать перегрузки в десятки тысяч единиц, действующие на снаряд при выстреле из классического артиллерийского орудия.
На первом этапе в роли танкового управляемого вооружения пытались использовать обычные пехотные ПТУР самоходных и даже носимых комплексов – французские SS-10 и SS-11, наши «Малютки». Однако само боевое назначение танков как в первую очередь наступательного оружия определило специфическое требование, не предъявлявшиеся к первым комплексам ПТУР, – обеспечение возможности ведения точного огня в движении. В комплексах с ручным управлением этого достигнуть не удавалось.

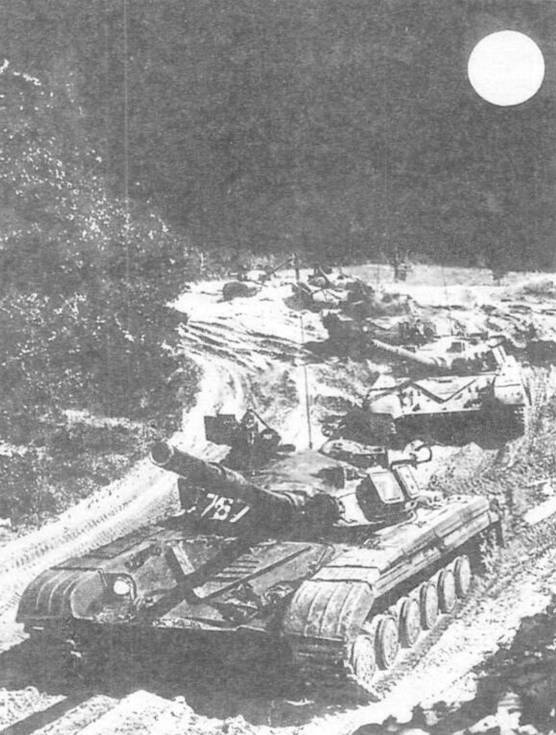

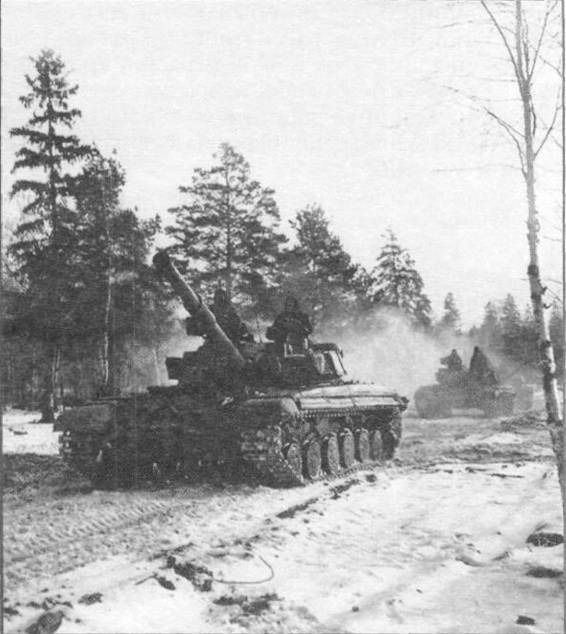

Танки Т-64 на марше

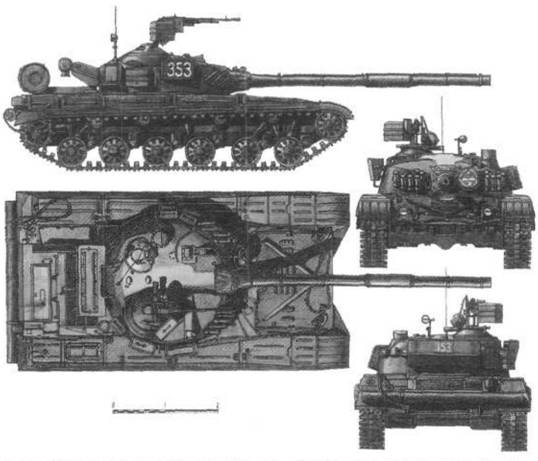

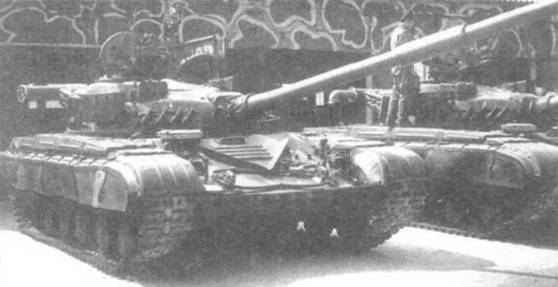

Т-64
Первый образец специально разработанного отечественного комплекса танкового управляемого вооружения – «Дракон» – отличался от современных ПТРК наличием полуавтоматической системы управления, а его ракета – применением складывающихся консолей крыльев.
Следующим
Наконец, во второй половине шестидесятых годов у советских полководцев сформировалось представление о том, что танковые управляемые ракеты (ТУР) являются дополнением к обычному неуправляемому вооружению и должны подстраиваться под мощную гладкоствольную 125-мм танковую пушку, ставшую к тому времени основным вооружением отечественных танков четвертого поколения, по возможности соответствуя по массе и габаритам неуправляемым боеприпасам. Положение усложнялось тем, что пушечное вооружение советских танков уже перешло от унитарных выстрелов к боеприпасам раздельного заряжения. Требовалось также обеспечить совместимость ТУР с танковыми автоматами заряжения. Большая дальность пусков – основное преимущество перед обычным танковым снарядом – определила сверхзвуковую скорость полета ракеты и, соответственно, применение полуавтоматической системы наведения с радиокомандной линией.
Разработка нового управляемого танкового вооружения с 1968 г. велась на конкурсных началах коллективами коломенского КБМ и московского Конструкторского бюро точного машиностроения (КБТМ, ранее ОКБ-16) возглавляемыми, соответственно, С.П. Непобедимыми А.Э.Нудельманом. С начала семидесятых годов заказчик сделал выбор в пользу разработки КБТМ – комплекса управляемого танкового вооружения 9К112 «Кобра».
Исходя из требования совместимости с штатным вооружением танка Т-64А, предназначенная для комплекса «Кобра» ракета 9М112 была выполнена в виде двух блоков, размещаемых раздельно в танковом автомате заряжения. Стыковка блоков происходит автоматически в процессе заряжания орудия. При этом для повышения надежности конструкторы стремились по возможности исключить стыковку электрических сетей, для чего сосредоточили в хвостовом блоке все элементы бортовой аппаратуры – приемник радиокомандной линии, блоки системы управления и органы управления. Это определило выбор компоновки ракеты по нормальной аэродинамической схеме. Головной блок 9М43 образовывали кумулятивная БЧ (1) и твердотопливный ракетный двигатель (2). В хвостовой блок 9Б447 включались аппаратура системы наведения (3) с рулевым приводом (6), а также поддон и метательное устройство 9Д129. Консоли четырех аэродинамических рулей (5) раскрывались после выхода ракеты из ствола орудия. На хвостовом блоке размещены и дугообразные прямоугольные в плане крылья (4), в транспортном положении прижатые к корпусу ракеты и раскрываемые специальным устройством после старта. Плоскости крыльев и аэродинамических рулей сдвинуты друг относительно друга на 45°. На хвостовом торце маршевой ступени размещались источник светового излучения (7) и антенна радиокомандной аппаратуры (8).
Стремление обеспечить требуемую длину головного блока определило размещение четырех косонаправленных сопл твердотопливного двигателя в «утопленном» положении в передней части камеры сгорания. Сопла располагались в тех же плоскостях, что и аэродинамические рули. Жесткие габаритные ограничения по размещению в ранее созданном танковом автомате заряжения не позволили применить оптимальные для сверхзвуковой ракеты заостренные обводы – оживальный контур носовой части ТУР начинается с развитого сферического притупления.
Предусмотрены три режима наведения ракеты.
В основном режиме старт ТУР осуществлялся при угле возвышения танкового орудия 3°, что практически исключало образование пылевого облака, закрывающего цель. После захвата ТУР на автосопровождение на удалении до 100 м от стреляющего танка начинался ее вывод на линию прицеливания, завершавшийся на расстоянии до 900 м. Маршевый двигатель работал до 9-10 с, после чего управляемый полет ракеты продолжался до 17с, когда излучение танковой аппаратуры автоматически прекращалось.
