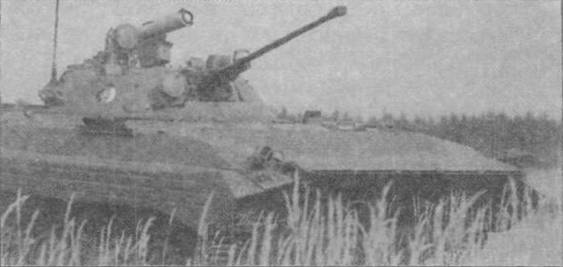

ПТРК «Конкурс» на БМП-2

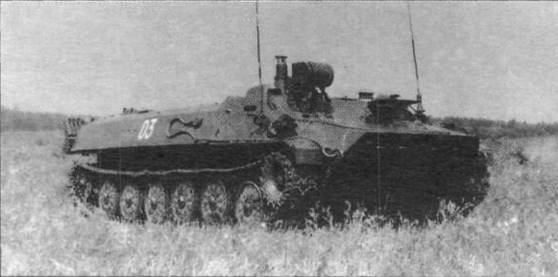

Существенно новым элементом стало создание боевой машины 9П148 на шасси БДРМ-2 (ГАЗ-41-06). Боевая машина оборудовалась поднимаемой пусковой установкой на пять ракет в транспортно- пусковых контейнерах. После пуска контейнер отстреливался. Масса машины с боекомплектом из 20 ракет и расчетом из двух человек составляла 7 т. Комплекс переходил из транспортного положения в боевое за 25 с. Перезаряжение производилось за полторы минуты без выхода расчета из боевой машины,

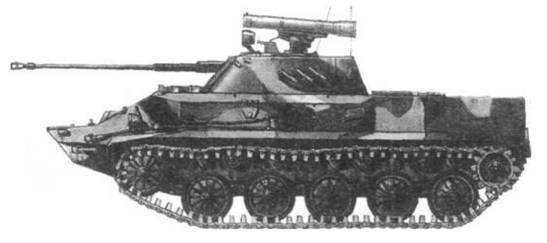

БМД-3C ПУ9П135

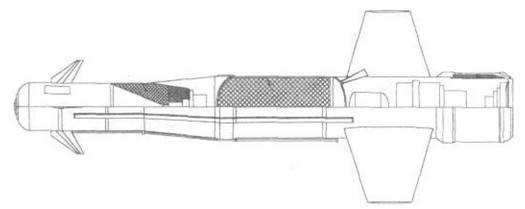

Компоновка ракеты комплекса «Конкурс»
Кроме того, боевая машина комплектовалась выносной пусковой установкой типа 9П135, аналогичной принятой для комплекса «Фагот». Все средства комплекса «Конкурс» обеспечивали применение также ракет комплекса «Фагот». Боекомплект машины 9П148 составлял 15 ракет «Конкурс», либо 10 таких ракет и 10 ракет «Фагот». Допускались и другие сочетания этих ракет. Загрузка машины полным боекомплектом ракет «Конкурс» продолжалась 15 минут.
Комплекс «Конкурс» приняли на вооружение в январе 1974г. [22]. В дальнейшем провели модернизацию комплекса, в результате которой бронепробиваемость ракеты 9М113М увеличилась до 800 мм [27].
Для комплексов «Фагот» и «Конкурс» обеспечивалось задействование резервного режима ручного наведения, используемого в условиях применения противником оптических помех для срыва автоматического сопровождения ракеты по бортовому источнику света.

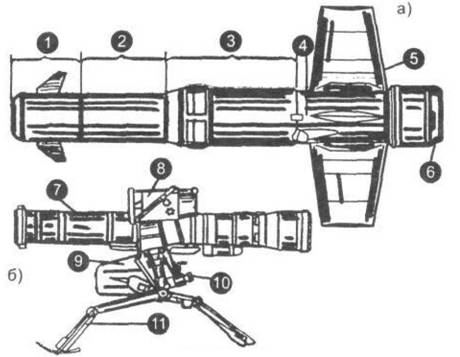

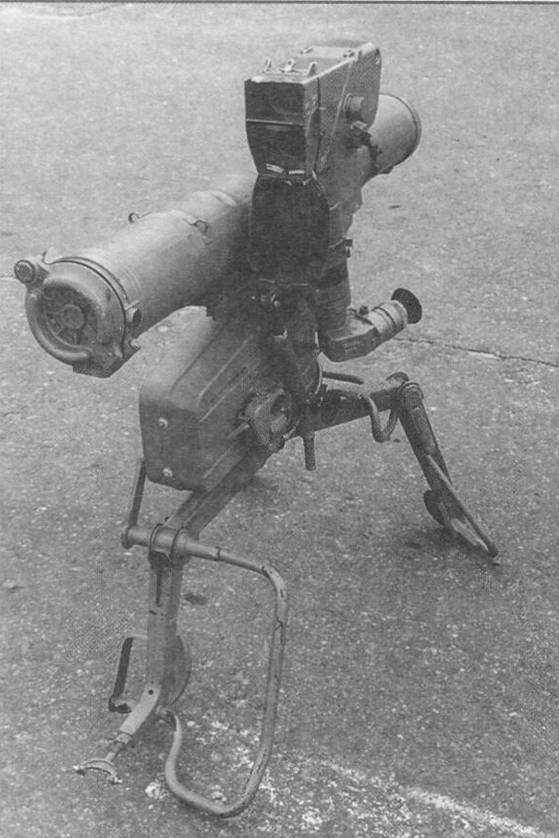

Переносной ПТР «Конкурс» с ракетой 9М113
а)ПТУР 9М131 – блок рулевого управления; 2-боевая часть: 3 – аппаратурный отсек (гироскоп, раскладчик команд, аккумуляторная батарея, катушка с проводом), 4 – двигательная установка; 5-стабилизатор; 6 – источник оптического излучения
6) Переносная ПУ 9Л135 7 – ТПК с ПТУР; 8 – оптический координатор; 9 – наземная аппаратура управлении. 10 – прицел; 11 – тренога
Ракеты типа «Конкурс» использовались в составе вооружения боевых машин пехоты БМП-1П и БМП-2, при этом боекомплект составлял четыре ракеты.
На более легких БМД-2 и БМД-3 предусматривалась смешанная комплектация из одного «Конкурса» и двух «Фаготов». Ракеты «Фагот» могли использоваться и с боевых машин пехоты.
Пуск ракет «Конкурс» и «Фагот» проводился с установок, закрепленных на крыши башни БМП или БМД.
На Западе комплексу «Конкурс» было присвоено наименование АТ-5 SPANDREL
С созданием ракет «Фагот» и «Конкурс» Советская Армия получила противотанковые комплексы, по ряду показателей превосходящие наиболее совершенные зарубежные аналоги тех же лет – МИЛАН и ХОТ, хотя и отличающиеся несколько большими массо-габаритными показателями. Разработка комплексов стала несомненным достижением тульского КБП в области противотанкового вооружения, проложившим ему дорогу к лидирующему положению в данной отрасли.
«Штурм»
Доброе
Так и понятие «семейства» применительно к образцам вооружения и военной техники не всегда несет в себе однозначно положительный смысл. Унификация по системам и агрегатам и даже просто по принципиальным техническим решениям позволяет сократить сроки и стоимость разработки нового образца, упростить производство и эксплуатацию, но зачастую препятствует достижению наивысших показателей технического уровня.
В начале семидесятых годов на вооружение была принята разработанная тульским Конструкторским бюро приборостроения (КБП, незадолго до того – КБ-14) система управляемого противотанкового вооружения, включающая переносной комплекс «Фагот» и самоходный – «Конкурс». По диапазону дальностей новые комплексы вполне могли заменить не только переносной и самоходный варианты противотанкового ракетного комплекса (ПТРК) «Малютка», но и более солидный самоходный ПТРК «Фаланга». Тем не менее, на смену последнему значительно позднее пришел другой ПТРК – «Штурм», разработка которого в коломенском Конструкторском бюро машиностроения (КБМ, раннее – СКВ) коллективом конструкторов во главе с СП. Непобедимым началась практически одновременно с началом работ по комплексу «Конкурс».

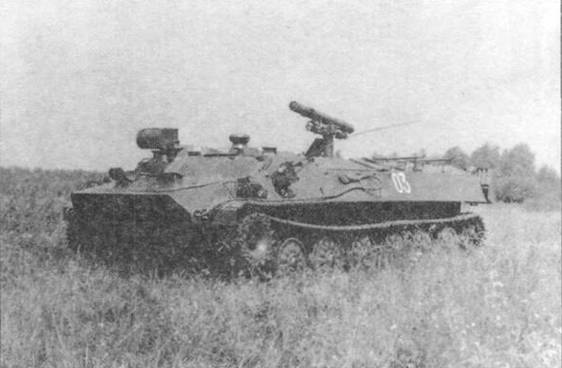

Боевая машина 9П149 комплекса «Штурм» в походном движении
Как известно, сжатые сроки создания «Конкурса», высокая технологическая, эксплуатационная и боевая унификация комплексов «Фагот» и «Конкурс» были достигнуты за счет отказа от реализации требовавшейся от ракеты сверхзвуковой скорости полета. В середине шестидесятых годов это требование выдвигалось и натовскими генералами – оно, в частности, осталось в названии широко известного комплекса «Хот» – Haut supersonique aguidage Optique et a Tubes (сверхзвуковая, управление оптическое, выстреливается из трубы). Однако за рубежом реализовать его удалось только в вертолетном комплексе «Хеллфайер», занимающем как бы промежуточное положение между обычными противотанковыми управляемыми ракетами и ракетами «воздух-земля».
Требование по обеспечению сверхзвуковой скорости для ПТУР большой дальности было обосновано тактическими соображениями. Продолжительность полета дозвуковой ПТУР на дальность 5 км составляла примерно полминуты. За это время при своевременном обнаружении пуска ракеты танкисты противника могли прикрыться дымовой завесой либо, обстреляв позицию ПТРК, физически или морально вывести из строя операторов, благо скорость артиллерийского снаряда многократно превышала соответствующий показатель противотанковой ракеты. При благоприятном стечении обстоятельств танк мог укрыться в складках местности или за какими-нибудь постройками.
Сложнейшая задача создания скоростной противотанковой ракеты была успешно решена специалистами КБМ. Время полета «Штурма» на максимальную дальность составило 14,5 с, на дальность 4000 м – 10,7 с, – вдвое быстрее, чем у ракет комплекса «Конкурс».
Однако за достижение максимальной скорости 560 м/с пришлось заплатить двукратным увеличением массы ракеты по сравнению с ПТУР «Конкурс». Транспортно-пусковой контейнер с ракетой весил 46 кг и мог переноситься только парой бойцов. Кроме того, большая скорость исключала возможность применения простой и помехоустойчивой проводной системы управления.
