ЖРД J-2 фирмы North American Rockwell, Rocketdyne (США)

Двигатель J-2, работающий на жидком кислороде и жидком водороде используется на второй и третьей ступенях ракеты-носителя Saturn V.

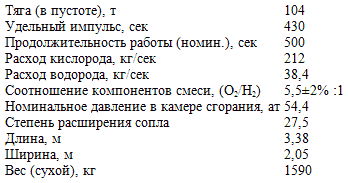

ЖРД J-2 имеет следующие технические характеристики (рис. 11.7а,б)

При изменении соотношения компонентов рабочей смеси в пределах от 5,5 до 4,5 тяга увеличивается на 25%. В полете двигатель допускает повторный запуск.

а)

б) Рис. 11.7 (а, б) ЖРД J-2

Система подачи компонентов рабочей смеси основана на использовании двух ТНА (рис. 11.8).

Схема с двумя ТНА дает возможность обеспечить работу обоих насосов на оптимальных оборотах без применения редукторов. Осевой 7-ступенчатый насос горючего имеет номинальную мощность 6000 квт, создает давление 78 ат при 27 260 об/мин, а одноступенчатый центробежный насос окислителя номинальной мощностью 1270 квт создает давление 64 ат при 8000 об/мин. Горячий газ генератора поступает сначала на турбину насоса горючего, а затем на турбину насоса окислителя. Последовательный проход газа через две турбины обеспечивает оптимальные характеристики турбин и позволяет легко регулировать соотношение компонентов рабочей смеси в камере сгорания. На двигателе имеется пусковой бачок с гелием для срабатывания пусковых клапанов и герметичный блок с пусковым программным механизмом. Запуск ЖРД начинается раскруткой турбин от пускового бачка с газообразным водородом. Для обеспечения повторного запуска, во время работы двигателя бачок наполняется сжатым водородом, отбираемым из рубашки камеры сгорания.

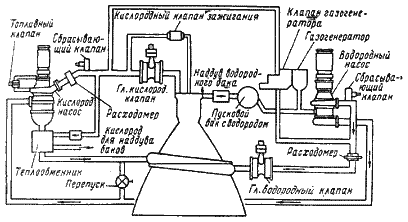

Рис. 11.8. Схема ЖРД J-2

Система регулирования должна обеспечить поддержание в камере сгорания постоянного соотношения компонентов с точностью ±10% при условии равномерной выработки баков.

Камера сгорания ЖРД выполнена из трубок из нержавеющей стали толщиной 0,3 мм. Трубки уложены по поверхности камеры, спаяны бронзой и образуют единую конструкцию. Для регенеративного охлаждения камеры используется горючее. Оно подается в трубопроводы под давлением 68 ат, проходит половину пути по 180 трубкам вниз, затем поднимается вверх по 360 трубкам, обеспечивая эффективное охлаждение. Колпак и распылительная головка расположены в верхней части камеры сгорания. Через колпак подается жидкий кислород. Одновременно колпак используется для крепления подшипника карданного подвеса и системы зажигания. Распылительная головка имеет полые стойки для подвода окислителя и расположенные под ними резьбовые топливные сопла. Каждое топливное сопло впрессовано в стенку распылительной головки. Жидкий кислород поступает по трубопроводу и впрыскивается через полые стойки в зону воспламенения камеры сгорания. Водород по трубопроводу подводится в камеру сгорания и впрыскивается через топливные сопла, расположенные концентрически с соплами окислителя.

Карданный подвес крепится к верхней части распылительной головки двигателя. Подшипники из тефлона с покрытием из стекловолокна обеспечивают малое трение по сухой поверхности.

Система зажигания воспламеняет впрыскиваемое в камеру топливо с помощью двух запальных свечей, расположенных сбоку камеры воспламенения. Система работает непрерывно во время запуска, снабжена индикатором, не требует охлаждения и допускает многократное зажигание.

Главный кислородный и водородный клапаны управляют расходом окислителя и горючего, поступающего в камеру сгорания. Клапаны поджаты пружинами в закрытом состоянии и имеют пневматические устройства, открывающие их при запуске двигателя.

Перепускные клапаны

установлены в кислородной и водородной магистралях, поджаты пружинами в открытом состоянии и под давлением закрываются. Клапаны обеспечивают циркуляцию топлива в трубопроводах и агрегатах для создания рабочей температуры перед запуском двигателя. Во время работы двигателя клапаны закрыты.

Теплообменник, установленный в выхлопном трубопроводе между кислородным ТНА и камерой сгорания нагревает гелий и жидкий кислород, используемые для наддува кислородного бака.

Приборный отсек ракеты-носителя Saturn V

В приборном отсеке смонтированы основные блоки электронной системы ракеты-носителя Saturn V. Он расположен между ступенью S-IVB и кораблем Apollo, имеет диаметр 6,6 м и высоту 0,9 м; на внутренней поверхности цилиндрического кольца размещены главные блоки управления стартом ракеты-носителя, ориентации и полетом по траектории, навигации, телеметрии и аварийной системы. Основные блоки системы управления – бортовая вычислительная машина (фирмы IBM, США) и инерциальная платформа ST-124M (фирмы Bendix, США), блоки управления полетом – аналоговая вычислительная машина (фирмы Electric Communications Inc., США), скоростные гироскопы (фирмы Nortronics, США), и акселерометры. Обмен информацией между приборным отсеком и оборудованием, размещенным на ступенях ракеты, осуществляется через специальные устройства (фирмы IBM, США).

Система терморегулирования приборного отсека состоит из 17 теплоотводящих панелей, каждая размером 76x76 см. Блоки электронного оборудования и приборы монтируются непосредственно на панелях, отводящих тепло. Через панели циркулирует охлаждающая жидкость (смесь 60% метанола и 40% воды), уносящая тепло в теплообменник, где она охлаждается испарением воды. Помимо охлаждения приборного отсека система управления микроклиматом также обеспечивает отвод тепла от оборудования, размещенного в носовой части ступени S-IVB.

Информация со стабилизированной платформы поступает в бортовую ЭЦВМ, которая сравнивает фактические характеристики полета с заданными и вычисляет команды для счетно-решающего устройства управления. Преобразователь информации связан со многими узлами радиоэлектронного, оборудования ракеты-носителя. Он управляет потоком информации, осуществляет временное хранение данных, преобразует информацию в требуемую форму, выполняет простые вычисления и логические операции. Измерительная система ракеты-носителя состоит из электрических съемников, датчиков, сигнализирующих устройств и устройств для обработки данных. Радиочастотная система приборного отсека обеспечивает слежение, выработку команд и телеметрическую передачу.

Электрическая система преобразует и распределяет энергию, необходимую для работы агрегатов в полете. Электрическая энергия обеспечивается серебряно-цинковыми аккумуляторами с номинальным напряжением 28 в. Вся ракета оборудована системой обнаружения неисправностей, вырабатывающей сигналы аварийного состояния, передаваемые на пульт управления астронавтов. [3, 4, 7, 8, 18—23, 25, 26, 30]

1.2. Последовательность операций при старте Saturn V и выводе корабля Apollo на траекторию полета к Луне

Сборка и проверка в сборочном цехе

Предполетная проверка и испытания Saturn V Apollo ocyществляются объединенной правительственно-промышленной комиссией в составе 500 человек. Более 5000 человек разных специальностей участвуют в подготовке к старту Saturn V Apollo в Космическом центре NASA им. Кеннеди.

В сборочном цехе на расстоянии 5 км от ближайшего стартового комплекса производятся сборка и сопряжение ступеней S-IC, S-II, S-IVB и корабля Apollo. Осуществляется общая проверка перед транспортировкой на стартовую позицию. Эта проверка подтверждает готовность космической системы и наземного оборудования к прохождению испытаний.
