На рис. 14.3 (см. вкладку в конце книги) показаны узлы и детали оборудования командного отсека.
Стыковочный механизм и деталь лунного корабля с внутренней нарезкой совместно обеспечивают жесткую стыковку командного отсека с лунным кораблем и образуют туннель для перехода экипажа из командного отсека в лунный корабль и обратно.
Стыковочный механизм состоит из стыковочного кольца с герметизирующим уплотнением и 12 автоматическими замками, узла штыря на командном отсеке и стыковочного приемного конуса на лунном корабле (рис. 14.4).
Жесткое соединение после стыковки обеспечивается, когда штырь войдет в

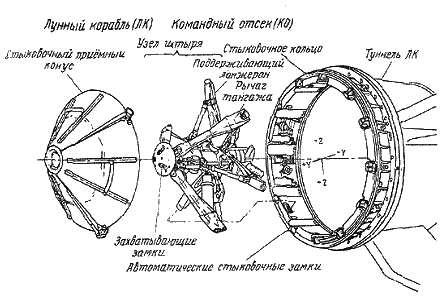

Рис. 14.4. Узел стыковки командного отсека с лунным кораблем
Система жизнеобеспечения экипажа корабля Apollo
Система жизнеобеспечения экипажа космического корабля Apollo разработана и изготовлена фирмой Airsearch (США). Система обеспечивает поддержание в кабине корабля температуры в пределах 21…27°С, влажности от 40 до 70% и давления 0,35 кг/см?. При подготовке к старту и при старте атмосфера в кабине состоит из 60% кислорода и 40% азота, в полете эта смесь стравливается и заменяется чистым кислородом.
Система рассчитана на 4-суточное увеличение продолжительности полета сверх расчетного времени, потребного для экспедиции на Луну и поэтому предусматривается возможность регулировки и ремонта силами экипажа, одетого в скафандры.
Имеется аварийная кислородная система, которая включается автоматически и обеспечивает подачу кислорода при падении давления в кабине, например при пробое кабины метеоритом.
Криогенной установкой кислород подается в кабину через регулятор, поддерживающий давление от 0,35 до 0,38 кг/см?. Максимальная допустимая утечка кислорода из кабины 0,227 кг/ч. Система может компенсировать утечку кислорода до 0,3 кг/мин, которая возникает при пробое в стене кабины площадью 3 см?. В таком случае возросшая подача кислорода вызывает автоматическое открытие клапана подпитывающего резервуара с газообразным кислородом. При максимальной подаче в кабине в течение 5 мин будет сохраняться расчетное давление, за это время экипаж должен успеть одеть скафандры или заделать отверстие и устранить утечку кислорода из кабины.
В подпитывающем резервуаре кислород находится под давлением 70 кг/см?. Подпитывающая система на жидком кислороде не применяется, так как требуется дополнительное время для преобразования жидкого кислорода в газообразный и система становится инертной. Кислород из подпитывающей системы с давлением 1,4 кг/см? используется для вытеснительной подачи воды и гликоля из баков в агрегаты системы.
Вентиляционная система имеет 4 вентилятора, 2 установлены в кабине и 2 включены в систему скафандров. Расход, обеспечиваемый кабинными вентиляторами 2,43 м?/мин, а вентиляторами скафандров 0,945 м?/мuн. Общая потребляемая вентиляторами мощность 85 вт. Кислород в скафандры подается через систему жиклеров. Отработанный газ прогоняется сквозь фильтры и поглотители СО2. Контроль за концентрацией двуокиси углерода в кабине осуществляется чувствительным
Отработанный газ для очистки пропускается через 2 параллельно работающих поглотителя, но система сконструирована так, что весь отработанный газ будет пропущен через один поглотитель, если второй окажется неисправным.
Кассеты с гидроокисью лития и 3-мм слоем активированного древесного угля имеют площадь 52 см? и толщину 12,5 см. После очистки кислород проходит через теплообменники скафандров, влага удаляется конденсированием.
Капли воды захватываются водопоглощающими лентами. передвигающимися между теплообменником и осушительной установкой.
Система охлаждения имеет 2 изолированных и полностью дублирующих друг друга гликолевых контура с испарителями. Выбор и включение контуров производятся астронавтами вручную. Гликоль охлаждается в теплообменниках и дополнительное охлаждение происходит в испарителе. Прокачивается гликоль тремя насосами с магнитной муфтой, число оборотов крыльчатки 12 000 об/мин, давление на выходе из насоса 2,1 кг/см?, расход 90 кг/ч, мощность 35 вт.
В процессе квалификационных испытаний система жизнеобеспечения прошла проверку, имитирующую 14-суточный полет корабля с экипажем из трех человек.
Фирма поставляет систему скомпанованной в четырех контейнерах, удобных для эксплуатации и обслуживания.
Система аварийного спасения фирмы North American Rockwell (США)
Если возникнет аварийная ситуация при старте ракеты-носителя Saturn V или потребуется прекратить полет в процессе выведения корабля Apollo на орбиту ИСЗ, спасение экипажа осуществляется отделением командного отсека от ракеты-носителя с последующей посадкой его на Землю на парашютах.
Система аварийного отделения командного отсека состоит из титановой фермы, на которой укреплено 3 пороховых ракетных двигателя, один для отделения командного отсека от ракеты-носителя, другой для управления ориентацией в плоскости тангажа и третий для отделения фермы системы аварийного спасения от командного отсека (рис. 14.5).
Системы аварийного спасения снабжена двумя аэродинамическими поверхностями длиной 0,61 м и шириной 0,46 м, ориентирующими отделившийся командный отсек днищем по направлению полета.
Механизм системы отделения состоит из четырех пироболтов с двумя запальными устройствами в каждом.
Парашютная система посадки имеет 2 конических ленточных тормозных парашюта диаметром по 4,2 м, 3 ленточных парашюта диаметром по 2,2 м, 3 главных парашюта диаметром по 25,2 м.
Системы аварийного, спасения имеет 3 режима работы в диапазоне высот 0…9, 9…30 и 30…90 км. В случае возникновения аварийной ситуации на начальном этапе работы первой ступени, когда фактор времени имеет решающее значение, система спасения приводится в действие автоматически по сигналу системы обнаружения неисправностей. Такими ситуациями являются падение тяги у двух или более ЖРД первой ступени и большая угловая скорость ракеты-носителя (более 3 град/сек по тангажу и рысканию и более 20 град/сек по крену), появление которых обычно связано с серьезной неисправностью двигателей.
