В практических случаях угол наклона траектории полета ракеты меняется со временем, и оптимальная величина удельного импульса не является постоянной для всего полета. Меньший удельный импульс при большей тяге выгоден на участке траектории, близком к вертикальному, затем при переходе к более пологому участку траектории целесообразно изменить соотношение компонентов топлива таким образом, чтобы обеспечить высокий удельный импульс. Однако требование достижения определенной высоты в конце активного участка усложняет анализ реального полета.
В реальном полете управление ракетой, близкое к оптимальному, обеспечивает достижение заданной высоты в конце активного участка.
Изменение
Таким образом, если топливо выгорает быстрее при большей тяге на начальном этапе полета, то это приводит к увеличению высоты в конце активного участка. Но высота, большая по сравнению с расчетной, нежелательна, поэтому вектор скорости будет раньше приведен в горизонтальное положение. В результате соответственно снижаются потери на преодоление гравитационных сил и на управление.
Уменьшение потерь во время полета первой ступени
Расчет на вычислительной машине показывает, что применение программного изменения соотношения компонентов топлива на активном участке полета второй ступени приводит к значительному уменьшению гравитационных потерь на активном участке полета первой ступени. На первый взгляд это кажется парадоксальным. Но этот эффект объясняется особенностями применяемой на ракете-носителе Saturn V системы управления траекторией полета.
Принцип итерационного управления реализован лишь на верхних ступенях ракеты. На активном участке первой ступени ракета-носитель Saturn V летит по жестко заданной траектории, обеспечивающей минимальные аэродинамические нагрузки. Однако, оптимальность параметров жестко заданной траектории активного участка первой ступени связана с программой работы двигательной установки второй ступени. Высокая тяга на начальном этапе работы второй ступени позволяет выбрать более пологую траекторию на активном участке первой ступени, что приводит к значительному уменьшению гравитационных потерь во время полета ракеты с работающей первой ступенью.
Уточнение статистических оценок характеристик ракеты

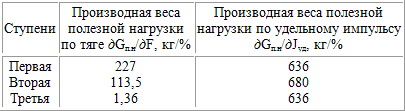

Статистическая неопределенность характеристик ракеты-носителя приводит к уменьшению ее полезной нагрузки. Это объясняется тем, что последняя ступень ракеты-носителя должна иметь гарантированный запас топлива, достаточный для компенсации разброса характеристик всех ступеней ракеты-носителя. Гарантийный запас топлива на третьей ступени ракеты-носителя Saturn V в 1969 г. был принят равным 1 т. Наиболее значительные потери связаны с неопределенностью тяги и удельного импульса. В табл. 2 приводятся значения частных производных веса полезной нагрузки по тяге и удельному импульсу для всех трех ступеней ракеты-носителя Saturn V. Анализ летных испытаний позволил улучшить статистические оценки характеристик двигательных установок и уменьшить гарантийный запас. Уменьшение гарантийного запаса топлива на последней ступени на 1 кг примерно равноценно соответствующему увеличению веса полезной нагрузки. [17]
Таблица 2

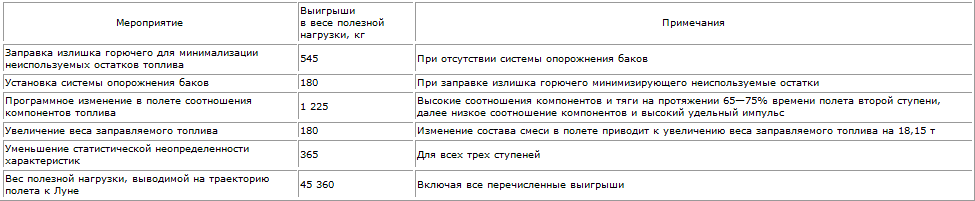

Таблица 3
1.4.
Космический корабль Apollo состоит из командного и служебного отсеков, лунного корабля и системы аварийного спасения (рис. 14.1).
В табл. 4 приведены номинальный вес и размеры корабля Apollo.
Таблица 4
Командный и служебный отсеки
Командный отсек является центром управления полетом. Все члены экипажа в течение полета находятся в командном отсеке, за исключением этапа высадки на Луну. Командный отсек – единственная часть системы Saturn-Apollo, в которой экипаж возвращается на Землю после полета на Луну. Служебный отсек несет основную двигательную установку и системы обеспечения корабля Apollo.

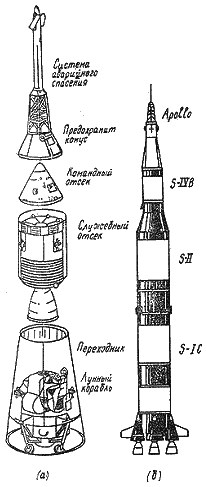

Рис. 14.1. Космический корабль Apollo (а), компановка корабля Apollo на ракете-носителе Saturn V (б).

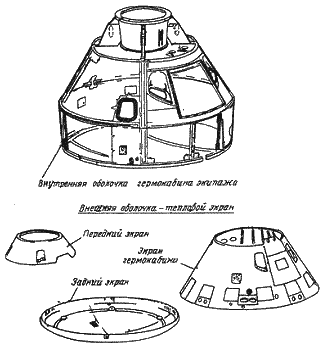

Рис. 14.2. Командный отсек корабля Apollo. Внутренняя оболочка гермокабины экипажа и тепловой экран.
Командный отсек корабля Apollo фирмы North American Rockwell (США) имеет форму конуса со сферическим основанием, диаметр основания 3920 мм, высота конуса 3430 мм, угол при вершине 60°, номинальный вес 5500 кг (рис. 14.2 и 14.3).
Командный отсек имеет герметическую кабину с системой жизнеобеспечения экипажа, систему управления и навигации, систему радиосвязи, систему аварийного спасения и теплозащитный экран.
Конструктивно командный отсек выполнен в виде двух оболочек. Внутренняя оболочка из алюминиевых сотовых профилированных панелей толщиной 20…38 мм, сварной конструкции – герметическая кабина экипажа со свободным объемом 6,1 м?; внешняя оболочка из профилированных сотовых панелей толщиной 15…63 мм, сваренных из листовой нержавеющей стали толщиной 0,2…1 мм. Внешняя оболочка, образующая тепловой барьер, защищающий гермокабину экипажа, состоит из трех частей: переднего экрана, экрана гермокабины и заднего экрана, крепящихся к гермокабине двутавровыми силовыми элементами из стекловолокна, изолирующими гермокабину от теплопроводности и температурных напряжений. Дополнительная теплоизоляция обеспечивается слоем стекловолокна между оболочками.
Абляционное теплозащитное покрытие внешней оболочки командного отсека сотовой конструкции из фенольного найлона с заполнителем из эпоксидной смолы с кварцевыми волокнами и микропузырьками. Абляционное покрытие переменной толщины от 8 до 44 мм приклепывается к внешней оболочке фенольным клеем (рис. 14.2).
Оборудование командного отсека. В передней негерметизируемой части командного отсека размещены стыковочный механизм и парашютная система посадки, в средней части 3 кресла астронавтов, пульт управления полетом и системой жизнеобеспечения и радиооборудование; в пространстве между задним экраном и гермокабиной размещено оборудование реактивной системы управления (РСУ).
