Концы проводов, присоединяемые к электроосветительной арматуре, должны быть правильно и тщательно заделаны.
Существуют два способа заделки концов: петелькой и тычком.
Петелькой заделывают концы в том случае, если зажимы в арматуре имеют вид винтов с шайбами и гайками. Если же зажимы в, виде трубок с боковыми винтами, то концы проводов заделывают тычком.
Заделку концов петелькой производят следующим образом. С одного провода шнура сдвигают хлопчатобумажную оплетку на 30–35 миллиметров (рис. 20, а), надрезают резиновую изоляцию вокруг провода и снимают ее. Лезвием ножа счищают остатки изоляции и окись на медных

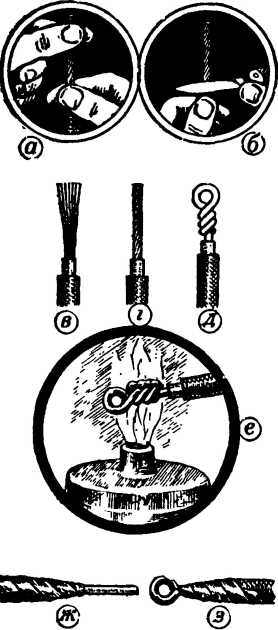

Рис. 20. Способы закладки концов проводов: а, б, в, г — подготовка конца провода для заделки петелькой и тычком; д — заделка провода петелькой; е — пропайка; ж — провод, заделанный тычком; з — провод, заделанный петелькой.
Так же обрабатывают и второй конец шнура. Очищенные жилы концов скручивают сначала пальцами, а потом плоскогубцами. Затем эти концы круглогубцами поочередно скручивают петелькой и пропаивают тинолем или оловом с канифолью.
После пропайки концов нужно сдвинуть оплетку снова до конца и обмотать изоляционной лентой.
При заделке провода тычком снимают хлопчатобумажную изоляцию на 20–25 миллиметров, тщательно очищают жилы шнура, скручивают их, пропаивают и обматывают изоляционной лентой.
Электрические лампочки ввинчивают в патроны. Конструкция патронов позволяет быстро заменить одну лампочку другой. Существует несколько конструкций патронов (рис. 21).

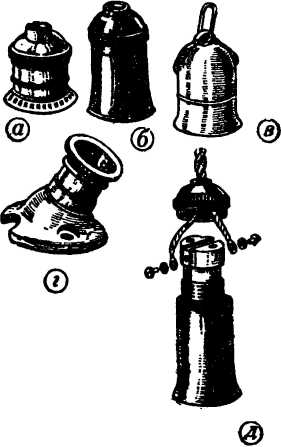

Рис. 21. Различные конструкции патронов осветительной сети: а — патрон с металлическим корпусом; 6 — патрон с карболитовым корпусом; в — патрон с фарфоровым корпусом; г — патрон для дежурного освещения; д — присоединение.
В сухих и отапливаемых помещениях применяют патроны с латунным, железным и карболитовым корпусом, настенный — для дежурного освещения и герметический— для установки в сырых помещениях.
При установке нового или замене испорченного патрона обязательно вывинчивают предохранительные пробки, после чего разбирают испорченный патрон. У патрона с латунным корпусом вывинчивают фарфоровое кольцо, отвинчивают корпус, отсоединяют концы шнура от зажимов в цоколе патрона, сматывают изоляционную ленту с концов шнура, снимают крышечку патрона и вынимают провод.
Чтобы присоединить новый патрон, его разбирают. Концы шнура продевают через отверстие в крышечке и заделывают их соответственно тычком или петелькой. Если же прежние заделанные концы будут пригодны и для нового патрона, тогда с них снимают старую изоляционную ленту и покрывают новой. После присоединения заделанных концов к зажимам цоколя патрона его снова собирают.
Выключатели всегда соединяют последовательно с лампочкой. Провод, идущий от лампочки, разрезают и заделывают его концы тычком или петелькой. У выключателя снимают крышку и поджимают заделанные концы под соответствующие зажимы в основании выключателя (рис. 22).

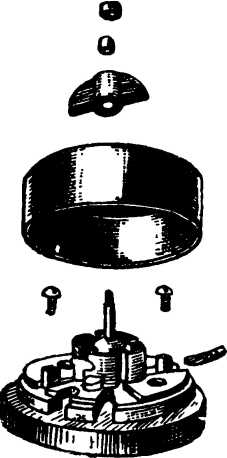

Рис. 22. Выключатель
На стене устанавливают розетку (деревянный кружочек).
Место для выключателя намечают заранее. В большинстве случаев выключатель устанавливают в комнате возле входной двери на высоте 150–170 сантиметров от пола.
После того как концы провода будут закреплены зажимами выключателя, их укладывают в бороздки. Основание выключателя устанавливают посередине деревянной розетки, прикрепляют его двумя шурупами и закрепляют на нем крышку. Установка и замена испорченного выключателя новым производятся только при вывернутых пробках на предохранительном щитке.
Штепсельная розетка служит для включения дополнительных потребителей тока: настольной лампы, нагревательных приборов и проч. Розетки бывают разных видов: фарфоровые с карболитовыми крышками и карболитовые. Розетка состоит из основания, в котором закреплены трубчатые контакты. Эти контакты соединены с зажимами.
У большинства розеток один контакт соединяют с зажимом через предохранитель, смонтированный на основании сверху. Основание розетки закрывают крышкой, которую прикрепляют с помощью шурупа или винта с гайкой. Два других отверстия, находящиеся в крышке против трубчатых контактов, служат для включения вилки шнура. Они защищают эти контакты от случайного замыкания.
Штепсельные розетки (рис. 23, а), как и выключатели, устанавливают на деревянных розетках. Установка розеток производится обязательно при вывернутых пробках. На стене укрепляют деревянную розетку. У штепсельной розетки снимают крышку, заделывают концы шнура и закрепляют зажимами. Поджатые концы должны быть тщательно изолированы друг от друга изоляционной лентой. Провода, идущие от розетки, укладывают в желобки. Основание штепсельной розетки устанавливают в середине деревянной розетки и прикрепляют двумя шурупами. Тонкой проволочкой соединяют два выступа предохранителя. Установленную розетку закрывают крышкой.
Шнур любого потребителя электрического тока заканчивается штепсельной вилкой. Вилку разбирают. Шнур продевают в отверстие колодки. Концы шнура заделывают петелькой и обматывают изоляционной лентой. Заделанные концы укладывают в углубления колодки петельками против отверстий для контактных ножек. Затем контактные ножки вставляют в отверстия изоляционной прокладки и петелек и плотно завинчивают сначала пальцами, потом плоскогубцами (рис. 23, б).

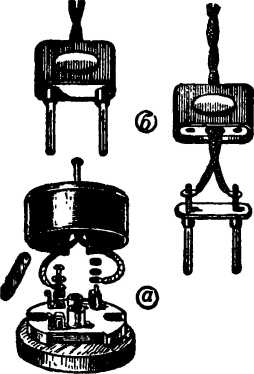

Рис 23. Штепсельная розетка с вилкой: а — способ присоединения штепсельной розетки к осветительной сети; б — зарядка концов шнура под вилку.
Если вилка вставляется в розетку очень свободно, надо расширить прорези ножек отверткой или лезвием ножа.
Следует помнить, что при включении и выключении вилки ее необходимо держать за середину колодки. Нельзя выключать вилку из розетки, дергая за шнур, так как это приводит к быстрому обрыву концов шнура возле колодки или контактных ножек.
В продаже встречается переходная вилка (рис. 24), с помощью которой в штепсельную розетку можно одновременно включить вилку еще одного электронагревательного прибора.
