Рис. 13. Предохранительная пробка в разрезе: 1 — фарфоровый корпус; 2 — вывод осветительного шнура; 3 — выводной контакт; 4 — корпус плавкого предохранителя; 5 — ввод осветительного шнура; 6 — стеклянное окошко; 7 — нить плавкого предохранителя.
К каждой группе присоединяют не более 10–12 ламп. Групповой щиток помещают неподалеку от счетчика. От щитка прокладывают электрические линии осветительным шнуром.
Монтаж квартирной электропроводки можно свести к следующим основным операциям: разметка проводов,
Электрические провода прокладывают внутри помещения по стенам и потолку на роликах параллельно архитектурным и строительным линиям. При этом, если параллельно будет проходить несколько линий, необходимо, чтобы они шли на одинаковом расстоянии друг от друга (от 3 до 5 сантиметров). Ролики размещают симметрично друг к другу на всех линиях.
Чтобы не допустить неточности в прокладке линий, их сначала размечают с помощью бечевки и отвеса. Для этого натирают бечевку мелом, затем ее натягивают в намеченном направлении и отбивают черту будущей линии. На каждой отбитой черте размечают карандашом места установки роликов. Расстояние между роликами на стене должно быть 70–80 сантиметров, а на потолке— от 80 до 100 сантиметров. Разметку начинают от места ввода или от группового щитка. Углы поворота проводов размещают так, как показано на рисунке 14, а.

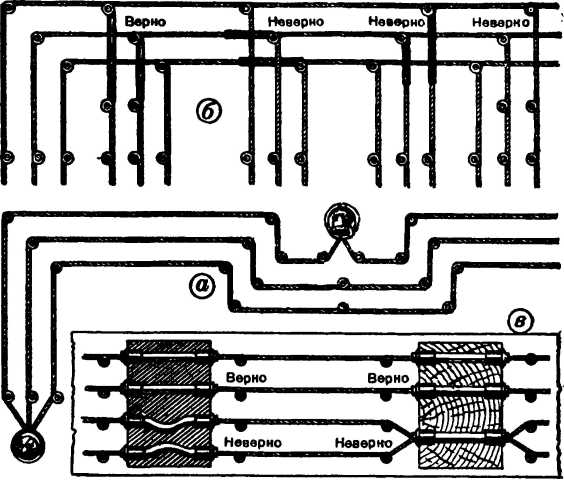

Рис. 14. Способы прокладки проводов на роликах: а — с угловыми поворотами; б — выполнение отводов от сети; в — прокладка проводов через стены.
В месте отводки один провод может перекрещиваться с другими. Провод, перекрещивающийся при отводе, защищается эбонитовой трубкой. Чтобы трубка не спадала, устанавливают дополнительный ролик, который не дает ей сдвинуться (рис. 14, б).
Крепление роликов производится различными способами, в зависимости от материала стен здания. На деревянной стене их крепят с помощью шурупов. Если же стена каменная, кирпичная или бетонная, то в ней сначала пробивают отверстие. Затем шуруп обвивают проволокой так, как показано на рисунке 15, а, и вмазывают густым гипсовым или алебастровым раствором.

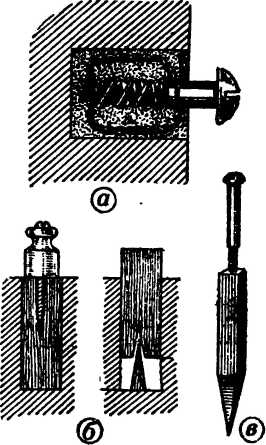

Рис. 15. Различные способы крепления роликов на кирпичной стене: а — при помощи проволочной спирали; б — при помощи деревянных пробок; в — при помощи дюбеля.
Можно укрепить ролик на кирпичной стене и другим способом. В пробитое отверстие плотно загоняют деревянную пробку из твердого просушенного куска дерева.
Чтобы пробка держалась в стене прочнее, один ее конец слегка пропиливают и в пропил вставляют небольшой клинышек, вместе с которым пробку загоняют в отверстие. В деревянную пробку ввинчивают шуруп с роликом (рис. 15, б).
Нередко при монтаже проводки приходится соединять концы одножильных и многожильных проводов.
Одножильные провода соединяют скручиванием.
Если это медные провода, то их в местах соединения пропаивают. Алюминиевые провода воздушных линий иногда соединяют с помощью специальных алюминиевых же трубок. Для этого сначала очищают концы проводов от изоляции, пропускают их через трубочку, затем скручивают ее.
Различные виды соединения и ответвления одножильных проводов показаны на рисунке 16.

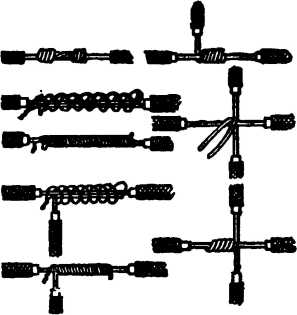

Рис. 16. Различные способы соединения и ответвления одножильных проводов.
Многожильные
При ответвлении многожильных проводов на месте отвода с провода счищают изоляцию. В обнаженном проводе жилы делят на две равные части и разводят их, образуя между ними щель. Конец ответвляемого провода зачищают, разводят вилкой и пропускают в щель первого провода. Выступающие из щели концы обвивают вокруг первого провода. Соединение пропаивают и покрывают изоляционной лентой (рис. 17).

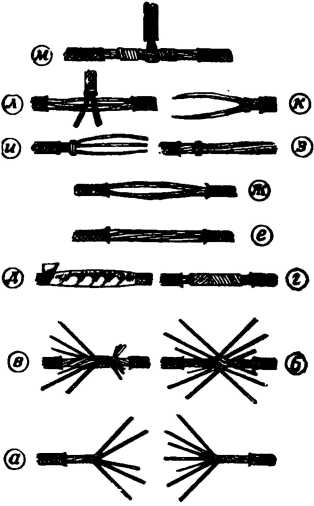

Рис. 17. Способы соединения и ответвления многожильных проводов: а — разделка соединяемых концов; б, в — способы скрутки; г — соединение провода; д — покрытие изоляционной лентой участка соединенных проводов; е, ж — подготовка провода для отвода; з, и, к — подготовка конца ответвленного провода; л — способ ответвления; м — выполнение ответвления.
Ответвления шнуров производится по обеим сторонам ролика.
При подвешивании шнур сначала укрепляют на крайних роликах, а потом на промежуточных. Необходимо, чтобы он был натянут по прямой линии. Шнур привязывают к роликам толстыми прочными нитками. Нельзя привязывать его проволокой, так как она может прорезать изоляцию.
Способ завивки крепежной нитки вокруг ролика показан на рисунке 18, а.

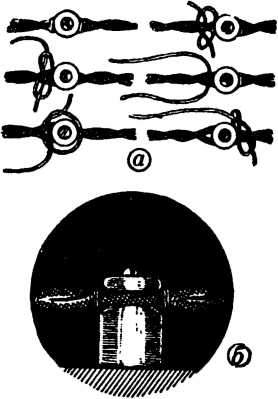

Рис. 18. Способ крепления шнура к ролику при помощи ниток (а); общий вид вязки шнура (б).
Одножильные провода прикрепляются к роликам и изоляторам двумя способами: на оконечных роликах, на отпайках и углах применяют комбинированную вязку «крестом с хомутиком», на промежуточных роликах вязка делается только «крестом». На рисунке 19 показаны последовательные операции вязки «крестом» и «крестом с хомутиком».

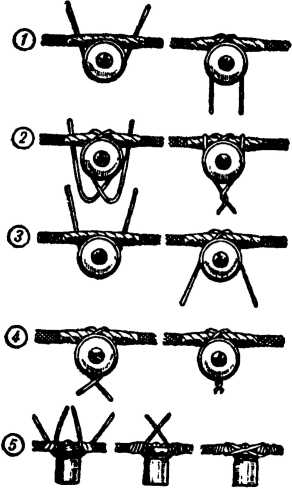

Рис. 19. Способы крепления провода к ролику при помощи проволоки: 1, 2 — способ вязки «крестом с хомутиком» на шейке ролика; 3, 4 — способ вязки «крестом» на шейке ролика; 5 — способ вязки провода на головке ролика.
На изоляторах вязку можно производить как на головке, так и на шейке.
Чрезвычайно опасно короткое замыкание проводов, которое возникает при неисправности проводки. Короткое замыкание может произойти и при неаккуратном обращении с нагревательными приборами или штепсельной розеткой. При коротком замыкании сила тока, проходящего по проводам, увеличивается в сотни и даже тысячи раз, вследствие чего может возникнуть пожар в квартире или даже авария на электростанции.
Чтобы избежать опасных последствий короткого замыкания, устанавливаются предохранители. Действие предохранителей состоит в следующем. Как только произойдет короткое замыкание, предохранительная проволочка расплавится, цепь разорвется, и в квартире погаснет свет.
