Рис. 24. Общий вид переходной вилки.
Выпускаются также и трехсторонние переходные вилки, каждая из которых дает возможность одновременно включить в штепсельную розетку три электроприбора, например плитку, утюг и настольную лампу.
На этом мы и закончим ознакомление с основными правилами и приемами электромонтажных работ.
Зная эти правила и приемы, вы сможете, если в этом возникнет необходимость, самостоятельно отремонтировать осветительную проводку в своей квартире или в школе, сумеете заменить
Помните только, что перед тем, как приступать к ремонту электросети, обязательно надо вывернуть предохранительные пробки, то есть обесточить сеть.
Проводка низковольтной осветительной сети
Мы рассмотрели, как выполнить электрическую проводку в жилом доме электрифицированного района.
В неэлектрифицированных районах можно освещать дома или свои электромастерские от самодельных элементов и аккумуляторов. В этом случае стандартное электроосветительное оборудование, рассчитанное на электросеть напряжением 120–220 вольт, будет непригодно.
Электропромышленность не выпускает специального оборудования для напряжения от 3 до 6 вольт. Поэтому вам предстоит самим изготовить простейшую осветительную арматуру и произвести установку ее в своей электротехнической мастерской.
Проводка низковольтных осветительных и сигнальных сетей гораздо проще, чем обычных сетей промышленного напряжения 120–220 вольт.
Наличие низкого напряжения в сети значительно снижает требования как к проводам, так и к изоляционным материалам всей проводки. Для проводки в сухих помещениях можно применять любые изолированные провода, а также одножильный звонковый провод с хлопчатобумажной изоляцией. В нежилых помещениях проводку желательно делать как одножильными, так и двужильными проводами с поливиниловой изоляцией. Такие провода применяются для проводки телефонной и радиотрансляционной сетей в различных зданиях. В особо сырых и подвальных помещениях проводку желательно делать на роликах. В сухих помещениях проводку можно закреплять скобочками или гвоздями.
Перед тем как приступить к монтажу проводки, надо тщательно ознакомиться, где и как будут проходить линии проводки, как рациональнее расположить главную линию (магистраль), от которой потом делать отводы. Поэтому монтаж надо начинать с разметки линий. Вам уже известны способы разметки линий сращивания и ответвления проводов.
Проводка на скобочках производится следующим образом. Одножильные провода располагают параллельно и на расстоянии 30–40 миллиметров друг от друга.
В местах, где они крепятся, надо под скобочки подкладывать изоляционную ленту. Скобочки, крепящие провода, должны быть расположены друг против друга. Перед тем как закрепить провод, его туго натягивают и укрепляют на противоположных концах линии двумя скобочками с каждой стороны. Затем прикрепляют провод к стенке скобочками, расположенными на расстоянии 80—100 миллиметров одна от другой, чтобы провод не обвисал.
Двужильный провод с полихлорвиниловой изоляцией прикрепляется так же скобочками, расположенными на таких же расстояниях (рис. 25).
Таким же способом делается проводка для звонков и различных видов сигнализации, схемы которых рассмотрены ниже.

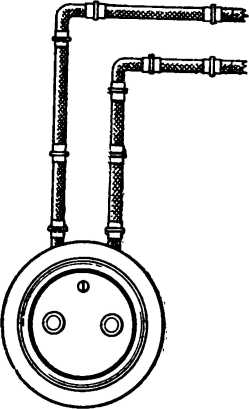

Рис. 25. Подводка низковольтной сети к штепсельной розетке на скобочках.
Для низковольтного освещения могут потребоваться самодельные патроны двух конструкций — с винтовым цоколем (под лампочки от карманного фонаря) и без винтового цоколя типа Свана (под автомобильные лампочки), самодельные люстры, розетки, настольные
Приступим к изготовлению осветительной арматуры. Возьмите сухую дощечку и сделайте из нее основание для патрона по форме и размерам, приведенным на рисунке 26, а.

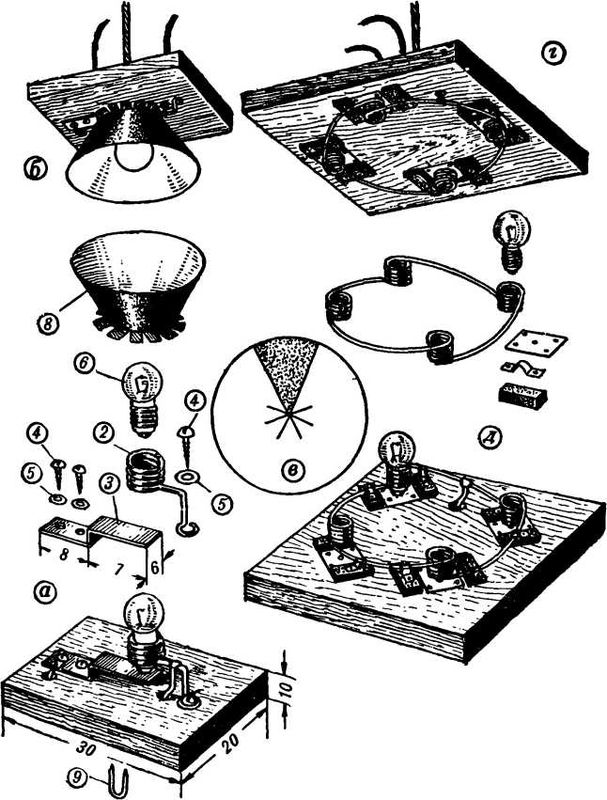

Рис. 26. Конструкция самодельного патрона и люстры.
Основание прокипятите в олифе или пропитайте в парафине. Это повышает изоляционные качества дерева. Возьмите кусок медной проволоки диаметром 1–1,5 миллиметра и тщательно зачистите ее стеклянной бумагой. Загните кончик проволоки маленькой петелькой и навейте несколько витков, укладывая проволоку в бороздки цоколе лампочки. Пропаяйте проволочные витки с внешней стороны, не вывинчивая лампочки. Вы получили винтовой цоколь, который является одним контактом патрона. Второй контакт изготовьте из упругой металлической полоски, желательно из фосфористой бронзы или латуни по форме и размерам, приведенным на рисунке 26, а.
Прикрепите цоколь и контактную пластинку к основанию патрона. Припаяйте выводы к контактам патрона. С противоположной стороны основания прикрепите скобочку, согнутую из стальной проволоки или тонкого гвоздя для подвески патрона к потолку.
Чтобы свет падал на рабочее место более сосредоточенно, надо сделать простейший конический рефлектор, отражающий свет пучком, как в автомобильной фаре. Внешний вид и заготовка рефлектора показаны на рисунке 26, б, е.
Возьмите тонкий лист белой жести или лист плотной бумаги, вычертите на нем окружность и вырежьте ножницами круг, удалив из него небольшой сектор. Сделайте прорези от центра круга по радиусам, сверните круг в конус и склейте его края. Если конус сделан из белой жести, то края пропаяйте.
Отогните в конусе прорезанные лепестки наружу, проткните в них отверстия и прикрепите к основанию патрона мелкими сапожными гвоздями. Подвесьте патрон к потолку на шнурке или бечевке, присоедините его выводы к осветительной сети через выключатель.
Если потребуется осветить всю комнату, то можно изготовить специальную люстру с несколькими параллельно включенными лампочками. Простейшая конструкция люстры показана на рисунке 26, г.
Подберите сухую дощечку или тонкую фанеру, сделайте из нее основание люстры и пропитайте его олифой или парафином. Зачистите длинный кусок медной проволоки диаметром 1–2 миллиметра и навейте из нее нужное количество винтовых цоколей на расстоянии от 100 до 200 миллиметров друг от друга. Изогните проволоку в кольцо и спаяйте ее концы. Это кольцо будет служить одним общим контактом всех патронов.
Приложите кольцо к основанию и разметьте места, где будут установлены лампочки. Из консервной банки нарежьте нужное количество контактных пластинок, проколите по два отверстия в каждой из них и припаяйте по одному выводу. Прикрепите контактные пластинки на размеченных местах, а выводы от них пропустите через отверстия на другую сторону основания. Соедините их вместе и припаяйте к ним отвод. Нарежьте необходимое количество резиновых прокладок и прикрепите их к основанию люстры, как показано на рисунке 26, д.
Наложите кольцо на прокладки и прикрепите его скобочками к основанию так, чтобы винтовые цоколи были против контактных пластинок. Припаяйте к кольцу отвод и пропустите его через отверстие на другую сторону основания. Прикрепите скобочки с четырех сторон основания для подвешивания люстры к потолку. Для люстры можно сделать конический рефлектор или абажур.
Подвесьте люстру к потолку, присоедините ее выводы к осветительной сети через выключатель, вверните лампочки в цоколи — и люстра готова. Вы можете придумать и сделать люстру своей конструкции с большим или меньшим числом лампочек.
