Вот у передней застекленной стенки две тумбы. Это приборы для управления движением судна.
Что же находится в этих тумбах?
В одной из них помещен уже знакомый нам машинный телеграф, но с двумя ручками и двумя циферблатами, для правого и левого электродвигателей отдельно. На циферблатах поблескивают надписи: «Стоп», «Малый вперед», «Полный вперед» и другие. Вторая тумба имеет два контроллера, таких же, какие мы всегда видим на передней площадке трамвайного вагона. Наблюдали вы, как работает вожатый трамвая? Вот он повернул ручку контроллера вправо от нулевого положения — и вагон движется вперед. Вернется ручка обратно, на середину, — остановится электродвигатель.

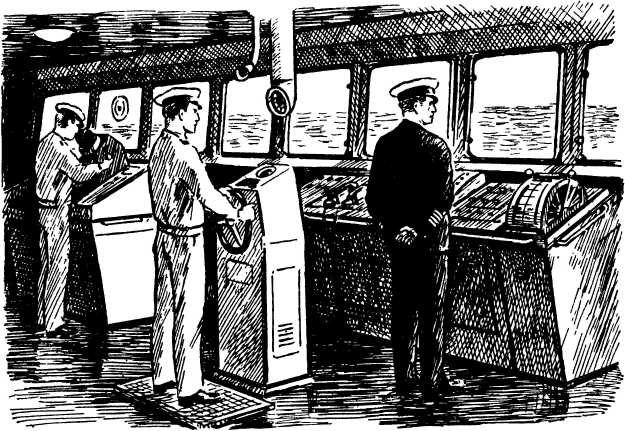

Рулевая рубка.
Тут некогда передавать приказы электрику с помощью машинного телеграфа, как обычно. Гораздо проще управлять работой электродвигателей самому — прямо отсюда, из рулевой рубки. Вот для этого и служат контроллеры.
Огромное судно меняет ход, подчиняясь легкому повороту ручки. Контроллер помогает капитану и его помощникам осуществлять любые, самые хитрые маневры электрохода. А в открытом море обходятся одним машинным телеграфом.
Поближе к задней стенке, за которой расположена штурманская рубка, — еще одна тумба, к которой приделан штурвал. Это устройство для поворота руля. В него вделан магнитный компас. Это древнейший прибор. Когда-то устройство компаса было несложным: в небольшом сосуде с водой плавал кусок пробки с укрепленной на нем магнитной стрелкой.
Но в XIV веке итальянец Джойя усовершенствовал его. Он насадил магнитную стрелку на вертикальную ось — шпильку — и прикрепил ее к черному бумажному кругу, названному картушкой.
Картушка компаса.
Картушка была разделена по окружности на 16 равных делений — румбов. Все это устройство Джойя поместил в сухую круглую коробку — «котелок». С тех пор магнитный компас претерпел немало усовершенствований. Но и теперь он еще похож на компас Джойи. «Котелок» уже не сухой, а заполнен смесью спирта и воды. Он свободно подвешивается в нактоузе на двух шарнирных осях. Оси сделаны так хитроумно, что, как бы ни качало судно на море, «котелок» всегда будет в горизонтальном положении, но разворачиваться в стороны не может. На нем изнутри нанесена курсовая черта, которая точно согласована с направлением носа судна.
Котелок сверху закрыт стеклом, а внизу находится вертикальная шпилька, на которую насажена картушка со сферическим поплавком в середине. Снизу к картушке прикреплены магнитные стрелки. Вот они-то и разворачивают плавающую картушку так, что она всегда смотрит на север своим нулевым делением, обозначенным буквой «N». По окружности картушки нанесены равные деления — 360 градусов. И основные румбы обозначены буквами стран света.
Величина угла между неподвижной курсовой чертой и делением картушки показывает нам курс электрохода. Достаточно только посмотреть, какое деление картушки встало против черты.
Вот вахтенный помощник капитана командует рулевому: «Курс сорок пять градусов!» «Есть, курс сорок пять!» — следует ответ.
Теперь только старайся удержать черту против этого места на картушке. А это нелегкое дело. Судно иногда рыскает. Но случалось и еще хуже: судно совсем сбивалось с курса. Здесь уже волны, ветер и течения были ни при чем: людей обманывал сам компас. Это происходило в тех случаях, когда рядом с ним находились стальные части корпуса или проходил электрический ток. Правильные показания компаса нарушают и так называемые магнитные бури. От неточности компаса надо ждать всякой беды: можно и на мель сесть, и на прибрежные скалы наскочить.
В 1862 году у берегов Ирландии, только из-за неправильности показаний магнитного компаса, один за другим погибли два больших океанских парохода. Несколько сот людей, груз и пароходы погубило отклонение стрелок маленького прибора.
Такое отклонение стрелок компаса от направления магнитного меридиана называется девиацией. Борьба с девиацией — очень важное дело в мореплавании.
Но полностью уничтожить девиацию моряки не в состоянии.
Устройство корабельного магнитного компаса.
И вот придумали такой компас, который не боится соседства стали и электрического тока. Это электромеханический компас, или, как его называют, гирокомпас. По устройству он очень похож на уже знакомый вам гироскопический успокоитель качки. Главная часть гирокомпаса — тоже массивный диск, но, конечно, гораздо меньше по размерам. Точно так же ось вращающегося волчка-диска при любом отклонении всегда, как и «ванька-встанька», стремится к одному и тому же положению — в плоскости географического меридиана.
Гирокомпас дает судну истинный курс. Он не нуждается в поправках, которые приходится вводить в показания магнитного компаса на девиацию и на разницу в направлениях магнитного и географического меридианов.
А разница эта большая. Представьте себе, что человек все время направляется прямо в ту сторону, куда указывает темный конец стрелки простого магнитного компаса. Идет он на север, но никогда не попадет на Северный полюс. Оказывается, компас приведет его на северную оконечность Канады, к острову Принца Уэльского. Именно здесь находится магнитный полюс. И, как видите, отсюда далеко до Северного полюса географического.
Сам гирокомпас установлен во внутренних помещениях судна. А его показания автоматически передаются по проводам компасам-репитерам. Такие компасы установлены в рулевой и штурманской рубках и других местах.
Репитеры точно повторяют показания гирокомпаса и уже не подводят моряков.
Гирокомпас передает отсчет изменения курса судна и другим приборам — авторулевому, курсографу и автопрокладчику курса.
Что это за приборы?
Авторулевой избавляет рулевого от хлопотливой и напряженной работы у штурвала. Без всякой человеческой помощи удерживает он судно на заданном курсе, не дает ему рыскать. Стоит судну по какой-либо причине сбиться со своего курса, как авторулевой, получая от гирокомпаса точное направление движения, сразу исправит положение. При помощи особого устройства, соединенного с рулем, авторулевой возвращает судно на прежний заданный курс.
