Ракетное:
– тип ракетного комплекса «Гранит»
– боекомплект (тип) ПКР . 24 (ЗМ-45)
– система управления стрельбой… Гранит»
– КЦВС системы МКРЦ . «Коралл» или «Коралл-Б1»
– вид старта подводный, из РК вне ПК
– тип ПЗРК «Игла»
– количество контейнеров для хранения ЗР . 2 41*
– боекомплект ЗР… 16
Торпедное:
– количество х калибр ТА, мм . 2 х 650
– боезапас (тип) торпед 8, 12 41*(65-76)
– количество х калибр ТА, мм 4 х 533
– боезапас (тип) торпед и ПЛУР 16 (торпед ТЭСТ-3, ВА-111 и ПЛУР ПАРК «Водопад» и «Шквал»)
– система подготовки ТА «Гринда»
Радиоэлектронное:
– БИУС «Антей»,
– НК… «Медведица-949М», «Симфония-У» 39*
– система КН «Шлюз» (АДК-ЗМ)
– КСС «Молния-М»
– система СС . «Парус» 42*или «Цунами-БМ»
– ВБАУ «Ласточка»
– ВВАБТ… «Залом»
– ГАК… «Скат-КС» (МГК-500) 39*, МГК-501
– РЛК… «Бухта-Чибис» 43*, «Радиан» (МРКП-58) 44*
«Радиан-У» (МРКП-59)
– СОРС МРП-21А 45*
– ТК МТК-110
– перископ ТК… «Сигнал-3»
– командирский перископ … «Лебедь-11»
39*Для АПКРРК пр. 949А.
40*На первых трех кораблях.
41*На К-139, К-141, К-148, К-173 а К-526.
42*Устанавливалась только на пр. 949А. Причем КЦВС «Коралл» и космическая навигационно- связная система «Парус» имели единый антенный пост «Селена».
43*На К-206 и К-525.
44*На К-148 и К-173.
45*По некоторым данным, начиная с К-266, устанавливается СОРС МРП-23.

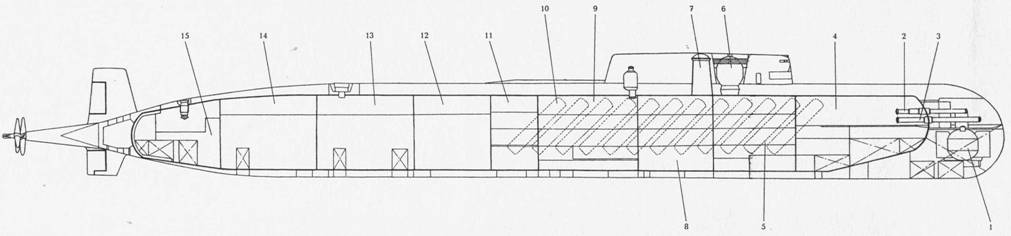

Продольный разрез АПКРРК пр. 949:
1 – основная антенна ГАК «Скат-КС»; 2 – 533-мм ТА; 3 – 650-ммТА; 4 – носовой (торпедный) отсек; 5 – второй (центральный) отсек; 6 – всплывающая камера; 7 – шахта антенного поста «Селена»; 8 – третий отсек; 9 – четвертый (жилой) отсек; 10 – контейнеры с ПУ ПКР «Гранит»; 11 – пятый (вспомогательных механизмов) отсек; 12 – шестой (реакторный) отсек; 13 – седьмой (носовой турбинный) отсек; 14 – восьмой (кормовой турбинный) отсек; 15 – девятый (ГЭД) отсек

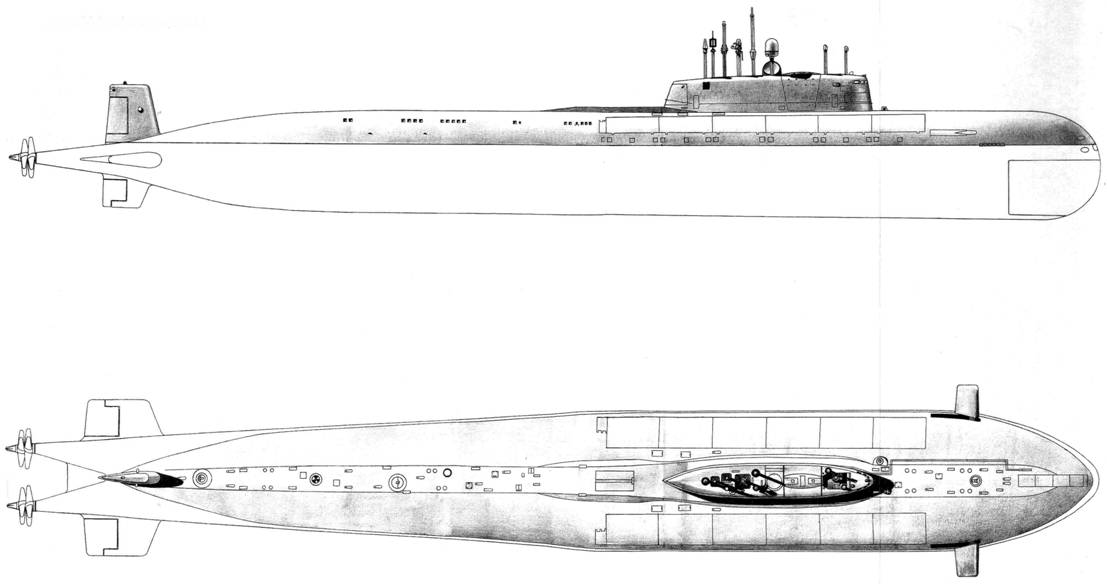

АПКРРК К-525 пр. 949

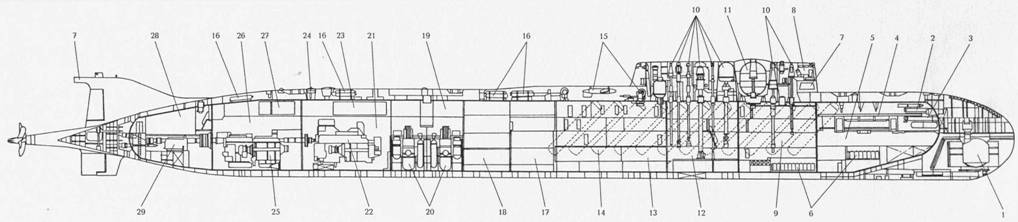

Продольный разрез АПКРРК пр. 949А:
1 – основная антенна ГАК «Скат-КС»; 2 – 533-ммТА;3 – 650-ммТА;4 – стеллажи с устройствами продольной и поперечной подачи с УБЗ комплекса торпед- но-ракетного вооружения; 5 – носовой (торпедный) отсек; 6 – АБ; 7 – антенна ГАК «Скат-КС»; 8 – закрытый ходовой мостик; 9 – второй (центральный) отсек; 10 – ПМУ; 11 – всплывающая камера; 12 – третий отсек; 13 – четвертый (жилой) отсек; 14 – контейнеры с ПУ ПКР «Гранит»; 15 –
АПКРРК пр. 949 (шифр «Гранит») и пр. 949А (шифр «Антей») разработан ЦКБ МТ «Рубин» под руководством П.П. Пустынцева, а затем И. Л. Баранова и принадлежит к отечественным МЦПЛ третьего поколения. Корабли данного типа предназначены для самостоятельного и во взаимодействии с другими силами ВМФ нанесения ударов крылатыми ракетами и торпедами по крупным надводным кораблям и судам противника, следующим в составе АУГ или конвоев. ПКР «Гранит» полностью автономны, имеют сверхзвуковую скорость и сложную траекторию полета, многовариантную программу атаки (за счет создания плотной группировки ракет и оптимального распределение между ними целей внутри ордера), повышенную помехозащищенность и специальную систему отвода корабельных или авиационных зенитных ракет противника. Теоретически, при стрельбе полным залпом, ПКРК «Гранит» обеспечивает сравнительно высокую вероятность поражения авианосцев, следующих в составе корабельных соединений с сильными ПВО и ПРО. Однако использование ПКРК «Гранит» затруднено из- за отсутствия эффективной системы целеуказания. Оно может быть получено от МКРЦ «Легенда» или разведывательных самолетов Ту-95РЦ, которые с началом боевых действий, вероятнее всего, будут либо сбиты, либо подавлены. Использование АПКРРК собственного радиотехнического вооружения для целеуказания на полную дальность стрельбы ПКР ЗМ-45 невозможно. Тем не менее, в настоящее время АПКРРК пр. 949А и самолеты Ту-22М являются единственным средством противодействия отечественного флота АУГ ВМС США.
АПКРРК пр. 949 и пр. 949А имеют стальной прочный корпус цилиндрической формы, разделенный водонепроницаемыми переборками на девять или десять (на пр. 949А) отсеков. В носовой и средней частях корабля, между прочным и легким корпусами, под углом 45° к основной плоскости размещены ракетные контейнеры. Сверху они закрыты волнорезными щитами заподлицо с легким корпусом. Кроме ПКРК лодка вооружена мощным торпедным и торпедо-ракетным вооружением, которое размещено в носовом отсеке ПК. Стеллажи для хранения боезапаса полностью автоматизированы, имеют устройства продольной и поперечной подачи, а также устройство быстрого заряжания.
АПКРРК пр. 949А имеют неограниченный район плавания, в том числе в Арктике, что обеспечивается ледовыми подкреплениями легкого корпуса и ограждения выдвижных устройств.
В ограждении выдвижных устройств установлена всплывающая камера на весь экипаж корабля. Наружный корпус покрыт противо- гидролокационными покрытиями «Плавник» и «Панцирь». Блочная ПТУ полностью амортизирована. Все механизмы установки, включая вспомогательные, размещены на двухкаскадной низкочастотной резинокордной амортизации и соединены с корабельными системами с помощью неопорных (гибких) связей. Система охлаждения ППУ и главных конденсаторов ПТУ может обеспечиваться (на 30%-ной мощности ППУ) самопротоком, что используется на малошумном режиме движения корабля.
Большие размеры лодки обусловлены составом вооружения, развитыми средствами защиты и мощной энергетикой. Данное обстоятельство заставило вести постройку АПКРРК пр. 949 и пр. 949А только на СМП в Северодвинске. Первые два корабля строились по пр. 949, а остальные -по пр. 949А. В отличие от пр. 949 лодки пр. 949А имеют дополнительный отсек (V-бис), позволивший улучшить внутреннюю компоновку систем, механизмов и оборудования. Кроме того, удалось уменьшить уровень демаскирующих физических полей и усовершенствовать РТВ. Всего предполагалось построить 18 АПКРРК пр. 949А.
