Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ
Шрифт:

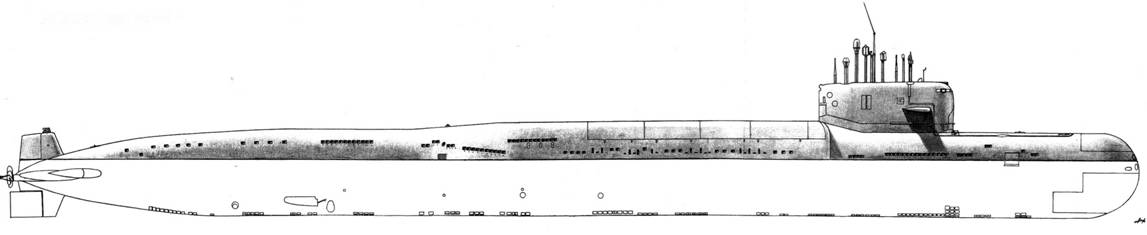

АПКРРК пр. 667М

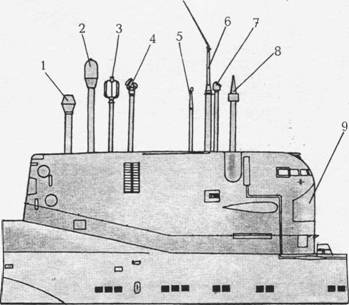

АПКРРК пр. 667АТ:
1 – ПМУ РДП; 2 – АП СОРС «Залив-П»; 3 – АП радиопеленгатора «Завеса»; 4 – АП РАК «Альбатрос»; 5 – перископ ПЗНГ-8М; 6 – ПМУ «Ива-М»; 7 – перископ ПЗНС-8; 8 –

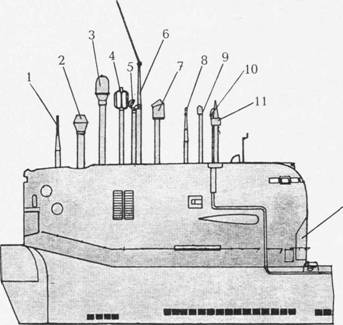

АПКРРК пр. 667М:
1 – ПМУ «Анис»; 2 – ПМУ РДП; 3 – АП СОРС «Залив-П»; 4 – АП радиопеленгатора «Завеса-П»; 5 – АП РАК «Альбатрос»; 6 – ПМУ «Ива- М»; 7 – перископ астрокорректора «Волна»; 8 – перископ ПЗНГ-8М; 9 – перископ ПЗНС-8; 10 – перископ МТ-70-8; 11 – ПМУ «Синтез» системы «Шлюз»; 12 – обтекатель АП НОР.
АПКРРК пр. 667 АТ – 3 (3) ед.
Водоизмещение, т:
– надводное . 8 880
– подводное 11 400
Длина наибольшая, м … 141,7
Ширина корпуса наибольшая, м 12,8
Осадка средняя, м … 7,8
Архитектурно-конструктивный тип … двухкорпусный
Глубина погружения, м:
– рабочая… . 320
– предельная 400
Автономность, сут 70
Экипаж, чел… 121
Энергетическая установка:
Главные механизмы:
– тип… АЭУ
– ППУ:
– марка . ОК-700
– количество х тип ЯР 2 х ВВР
– марка ЯР . ВМ-2-4
– суммарная тепловая мощность ЯР, МВт… 180
– ПТУ:
– тип… . ГТЗА
с эшелонным расположением
– количество х мощность ГТЗА, л. с … 2 х 20 000
– марка ГТЗА . T3A-635
– количество х мощность АТГ, кВт 4 х 3 000
– количество х тип движителей… 2 х ВФШ
Резервные источники энергии и средства движения:
– количество х мощность ДГ, кВт . 2 х 460
– аккумуляторная установка:
– тип АБ . свинцово-кислотная
– количество групп х элементов в каждой группе… 2 х 112
– количество х мощность ГЭД на линии вала, кВт 2 х 225
Скорость хода наибольшая, уз:
– надводная 16,5
– подводная . 27
Вооружение:
Ракетное:
– тип ракетного комплекса «Гранат»
– количество х калибр ТА для ракетного комплекса… 8 х 533
– боекомплект (тип) КР 32 (ЗМ-10)
– вид старта подводный, из ТА
– тип ПЗРК «Стрела-2М»
– количество контейнеров для хранения ЗР 1
– боекомплект ЗР . 6
Торпедное:
– количество х калибр ТА, мм 6 х 533
– боезапас (тип) торпед . 14 (СЭТ-65, САЭТ-60М и 53-65М)
Радиоэлектронное:
– БИУС … «Омнибус-АТ»
– НК . «Тобол-АТ»
– система КН . «Шлюз» (АДК-ЗМ)
– КСС «Молния-ЛМ 1»
– ГАК… «Рубикон» (МГК-400)
– РАК . «Альбатрос» (РЛК-101) с приставкой «Корма» (РЛК-57)
– СОРС «Залив-П» (МРП-10)
– ТК . … МТ-70
– перископы … ПЗНГ-8М и ПЗНС-8

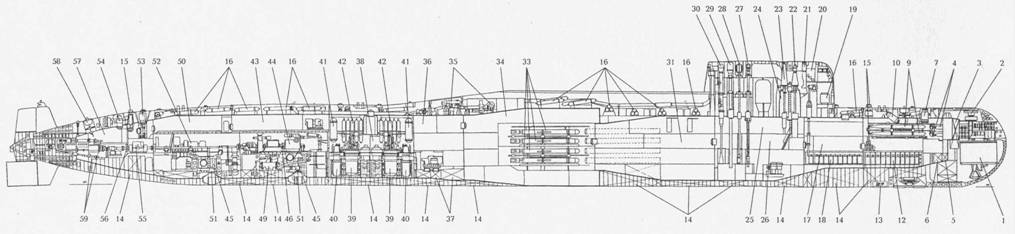

Продольный разрез АПКРРК пр. 667AT:
1 – основные антенны ГАК «Рубикон»; 2 – навигационный обнаружитель круговой (НОК); 3 – цистерна безпузырной торпедной стрельбы; 4 – 533-мм ТА; 5 – цистерна кольцевого зазора; 6 – торпедозаместительная цистерна; 7 – носовой люк; 8 – носовой аварийный буй; 9 – запасные 533-мм торпеды; 10 – торпедопогрузочный люк; 11 – носовой (торпедный) отсек; 12 – носовая группа АБ; 13 – гидродинамический лаг; 14 – ЦГБ; 15 – шпиль и шпилевая машина; 16 –
Технический проект по переоборудованию АПКР пр. 667А (пр. 667AY) в АПКРРК по пр. 667AT (шифр «Груша») создавался ЦКБ МТ «Рубин» одновременно с разработкой АПКРРК пр. 667М. Корабль данного типа предназначен для нанесения ударов по военным, промышленным и административным объектам на территории противника дозвуковыми стратегическими крылатыми ракетами ЗМ-10 (РК-55) комплекса «Гранат».
Разработка этого комплекса с дальностью полета КР около 3 000 км началась в НПО «Новатор» под руководством Л.В. Люльева (г. Свердловск) в декабре 1976 года. Ракета являлась аналогом американской КР „Tomahawk". Крылатая ракета ЗМ-10 запускается из ТА, в котором она находится со сложенными консолями крыльев, пристыкованным стартовым ускорителем и с загерметизированным маршевым двигателем.
Перед пуском ТА заполняется водой кольцевого зазора, и для открывания передней крышки давление воды в нем сравнивается с забортным. После выхода ракеты из ТА запускается стартовый ускоритель, с помощью которого она выносится на поверхность. При этом раскрываются консоли крыльев и запускается маршевый ТРД, а стартовый ускоритель отделяется.
Первоначально в качестве носителей комплекса «Гранат» предполагалось использовать ПЛА второго и третьего поколений 31*, а также АПКР пр. 667А, выведенные из состава МСЯС в соответствии с договором ОСВ-1. На последних вместо вырезанных ракетных отсеков с шахтами для БР вставили новый отсек с восемью бортовыми 533-мм ТА (по четыре на борт, расположенных под углом к диаметральной плоскости корабля), стеллажами на 24 КР комплекса «Гранат» (при общем боезапасе в 32 ракеты, восемь из которых находятся в ТА) и устройствами быстрого перезаряжания ТА. Компоновка механизмов и оборудования в других отсеках прочного корпуса осталась без изменений, только в носовом торпедном отсеке 400-мм ТА заменили на 533-мм ТА, доведя их общее число до четырнадцати. Длина нового блока оказалась больше вырезанных ракетных отсеков. В результате возросли длина и водоизмещение корабля.
Одновременно с переоборудованием было заменено РТВ. С целью повышения боевой устойчивости лодки на ней реализовали комплекс мероприятий, направленных на снижение уровня первичных акустических полей и помех работе ГАК.
Изначально по пр. 667AT предполагалось переоборудовать шесть АПКР пр. 667А, в том числе по три на СРЗ «Звезда» (г. Владивосток) и на МП «Звездочка» (г. Северодвинск). Причем новые блоки должны были изготавливаться соответственно на ССЗ им. Ленинского комсомола (Комсомольск-на-Амуре) и на СМП (г. Северодвинск). Головным АПКРРК пр. 667AT должна была стать К-236 (зав. № 153) со сдачей в 1985 г. Однако из-за неготовности СРЗ «Звезда» к столь масштабным работам они велись крайне медленно, и головной стала К-423, проходившая переоборудование на МП «Звездочка».
