Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Красник Валентин Викторович

Отклонение измеренного сопротивления обмотки постоянному току от паспортного значения или от измеренного на других фазах не должно превышать 2 % (п. 6).

Вопрос 75. Каковы правила испытания встроенных трансформаторов тока?

Ответ. Измерение сопротивления изоляции встроенных трансформаторов тока производится мегаомметром на напряжение 1000 В.

Допускается измерение сопротивления изоляции встроенных трансформаторов тока вместе со вторичными цепями.

В первом случае измеренное сопротивление изоляции (без вторичных

цепей) должно быть не менее 10 МОм, во втором случае (со вторичными цепями) – не менее 1 МОм (п. 8).

1.8.18. Измерительные трансформаторы напряжения

Вопрос 76. Какими должны быть измеренные значения сопротивления изоляции электромагнитных трансформаторов напряжения?

Ответ. Эти значения должны быть не менее приведенных в табл. 1.8.15 (п. 1.1).

Таблица 1.8.15

Сопротивление изоляции трансформаторов напряжения

* Сопротивления изоляции вторичных обмоток приведены: без скобок – при отключенных вторичных цепях; в скобках – совместно с подключенными вторичными цепями.

Вопрос 77. Каковы правила проведения испытания изоляции обмотки высшего напряжения повышенным напряжением частоты 50 Гц?

Ответ. Испытание проводится для трансформаторов напряжения с изоляцией всех выводов обмотки высшего напряжения этих трансформаторов на номинальное напряжение.

Значение испытательного напряжения для изоляции вторичных обмоток вместе с присоединенными к ним цепями принимается равным 1 кВ. Продолжительность приложения испытательного напряжения – 1 мин (п. 1.2).

Вопрос 78. У каких трансформаторов напряжения производится измерение сопротивления обмоток постоянному току и каким должно быть измеренное значения?

Ответ. Производится у связующих обмоток каскадных трансформаторов напряжения.

Отклонение измеренного сопротивления обмотки постоянному току от паспортного значения или от измеренного на других фазах не должно превышать 2 % (п. 1.3).

Вопрос 79. Каковы правила измерения сопротивления изоляции электромагнитного устройства емкостных трансформаторов напряжения?

Ответ. Измерение сопротивления изоляции обмоток проводится мегаомметром на 2500 В.

Сопротивление изоляции не должно отличаться от указанного в паспорте более чем на 30 % в худшую сторону, но составлять не менее 300 МОм (п. 2.2).

Вопрос 80. Каковы нормы испытания электромагнитного устройства повышенным напряжением частоты 50 Гц?

Ответ. При испытании изоляции вторичных обмоток электромагнитного устройства действуют следующие нормы:

испытательное напряжение – 1,8 кВ;

длительность испытания (длительность приложенного

напряжения) – 1 мин (п. 2.3).

Вопрос 81. Какими должны быть измеренные значения сопротивления постоянному току, приведенные к температуре при заводских испытаниях?

Ответ. Эти значения не должны отличаться от указанных в паспорте емкостных трансформаторов напряжения более чем на 5 % (п. 2.4).

Вопрос 82. Каковы правила испытания трансформаторного масла из электромагнитного устройства?

Ответ. Значение пробивного напряжения масла должно быть не менее 30 кВ.

При вводе в эксплуатацию свежее сухое трансформаторное масло для заливки (доливки) электромагнитного устройства должно быть испытано в соответствии с требованиями табл. 1.8.33 пп.1–6 (п. 2.6).

1.8.19. Масляные выключатели

Вопрос 83. Каким должно быть измеренное сопротивление изоляции подвижных и направляющих частей масляных выключателей?

Ответ. Сопротивление изоляции не должно быть меньше следующих значений:

(п. 1а).

Вопрос 84. В каких случаях производится оценка состояния внутрибаковой изоляции и изоляции дугогасительных устройств?

Ответ. Оценка производится у баковых масляных выключателей на напряжение 35 кВ в том случае, если при измерении tg вводов на полностью собранном выключателе получены повышенные значения по сравнению с нормами, приведенными в табл. 1.8.30.

Внутрибаковая изоляция и изоляция дугогасительных устройств подлежат сушке, если исключение влияния этой изоляции снижает измеренный tg более чем на 4 % (абсолютное значение) (п. 3).

Вопрос 85. Каким принимается испытательное напряжение для выключателей при испытании изоляции повышенным напряжением промышленной частоты?

Ответ. Принимается в соответствии с данными табл. 1.8.16 (п. 4а).

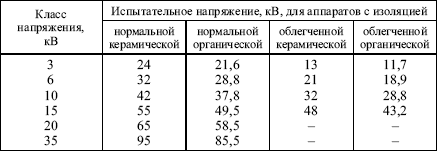

Таблица 1.8.16

Испытательное напряжение промышленной частоты

Вопрос 86. Какие элементы масляных выключателей подлежат измерению сопротивления постоянному току?

Ответ. Подлежат измерению:

контакты масляных выключателей. Измеряется сопротивление токоведущей системы полюса выключателя и отдельных его элементов. Значение сопротивления контактов постоянному току должно соответствовать данным завода-изготовителя;

шунтирующие резисторы дугогасительных устройств. Измеренное значение сопротивления должно отличаться от заводских данных не более чем на 3 %;
