проверка работы предохранителя-разъединителя. Выполняются 5 циклов операций включения и отключения предохранителя-разъединителя. Выполнение каждой операции должно быть успешным с первой попытки (п. 6).

1.8.34. Вводы и проходные изоляторы

Вопрос 140. Как производится измерение сопротивления изоляции?

Ответ. Производится мегаомметром на напряжение 2,5 кВ у вводов с бумажно-масляной изоляцией. Измеряется сопротивление изоляции измерительной и последней обкладок вводов относительно соединительной втулки. Сопротивление изоляции

должно быть не менее 1000 МОм (п. 1).

Вопрос 141. Каков объем измерений tg и емкости изоляции?

Ответ. Производится измерение:

основной изоляции вводов при напряжении 10 кВ;

изоляции измерительного конденсатора ПИН (С₂) и/или последних слоев изоляции (С₃) при напряжении 5 кВ.

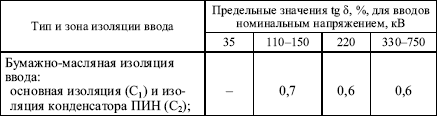

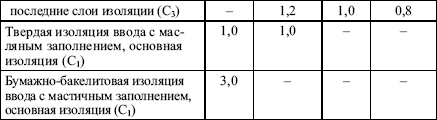

Предельные значения tg приведены в табл. 1.8.30 (п. 2).

Вопрос 142. Каким принимается испытательное напряжение для проходных изоляторов и вводов, испытываемых отдельно или после установки в распределительном устройстве?

Ответ. Принимается согласно данным табл. 1.8.31.

Ввод считается выдержавшим испытание, если при этом не наблюдалось пробоя, перекрытия, скользящих разрядов и частичных разрядов в масле (у маслонаполненных вводов), выделении газа, а также если после испытания не обнаружено местного перегрева изоляции (п. 3).

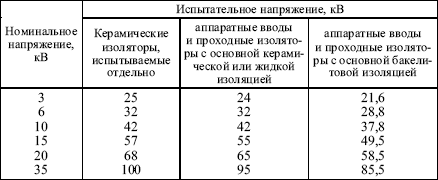

Таблица 1.8.31

Испытательное напряжение промышленной частоты вводов и проходных изоляторов

Вопрос 143. Каковы правила проверки качества уплотнений вводов?

Ответ. Такая проверка производится для негерметичных маслонаполненных вводов напряжением 110 кВ и выше с бумажно-масляной изоляцией путем создания в них избыточного давления масла 0,1 МПа.

Продолжительность испытания 30 мин. При испытании не должно наблюдаться признаков течи масла. Допустимое снижение давления за время испытаний – не более 5 % (п. 4).

1.8.35. Подвесные и опорные изоляторы

Вопрос 144. Как производится измерение сопротивления изоляции подвесных и многоэлементных изоляторов?

Ответ. Производится мегаомметром на напряжение 2,5 кВ только при положительных температурах окружающего воздуха. Проверку изоляторов следует производить непосредственно перед их установкой в распределительных устройствах и на линиях электропередачи. Сопротивление изоляции каждого подвесного фарфорового изолятора или каждого элемента штыревого изолятора должно быть не менее 300 МОм (п. 1).

Вопрос 145. Чему должны быть равны значения испытательного напряжения для изоляторов внутренней и наружной установок при испытании повышенным напряжением промышленной частоты?

Ответ. Эти

значения приводятся в табл. 1.8.32 (п. 2).

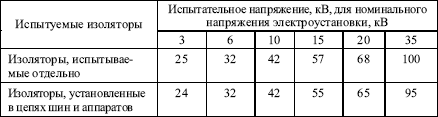

Таблица 1.8.32

Испытательное напряжение опорных одноэлементных изоляторов

1.8.36. Трансформаторное масло

Вопрос 146. По каким показателям должна подвергаться однократным испытаниям каждая партия свежего поступившего с завода трансформаторного масла перед заливкой в оборудование?

Ответ. Должна подвергаться по показателям, приведенных в табл. 1.8.33. Значения показателей, полученные при испытаниях, должны быть не хуже приведенных в таблице (п. 1).

Вопрос 147. Какому анализу подвергается масло, отбираемое из оборудования перед его включением под напряжение после монтажа?

Ответ. Подвергается сокращенному анализу в объеме, указанном в настоящем разделе Правил, и указаниям заводов-изготовителей (п. 2).

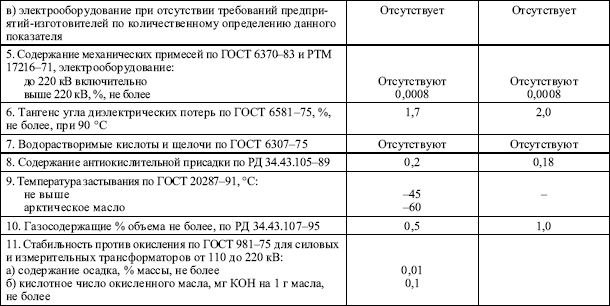

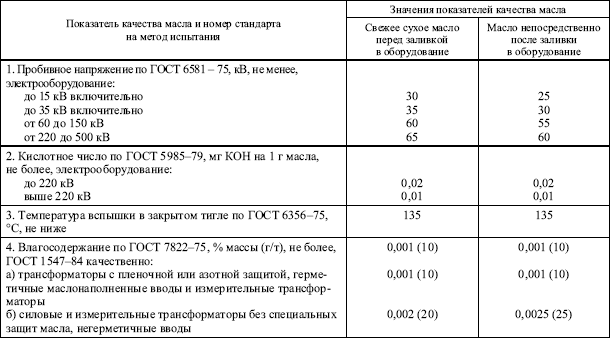

Таблица 1.8.33

Предельно допустимые значения показателей качества трансформаторного масла

1.8.37. Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ

Вопрос 148. Каким должно быть значение сопротивления изоляции электрических аппаратов, вторичных цепей и электропроводок?

Ответ. Должно быть не менее значений, приведенных в табл. 1.8.34 (п. 1).

Таблица 1.8.34

Допустимые значения сопротивления изоляции

¹ Измерение производится со всеми присоединенными аппаратами (катушки приводов, контакторы, пускатели, автоматические выключатели, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т. п.).

² Должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых элементов.

³ Сопротивление изоляции измеряется между каждым проводом и землей, а также между каждыми двумя проводами.

⁴ Измеряется сопротивление изоляции каждой секции распределительного устройства.

Вопрос 149. Каков объем проверки действия автоматических выключателей?

Ответ. В объем этой проверки входит:

проверка сопротивления изоляции. Производится у выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции – не менее 1 МОм (п. 3.1);
