Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Красник Валентин Викторович

image l:href="#"/>

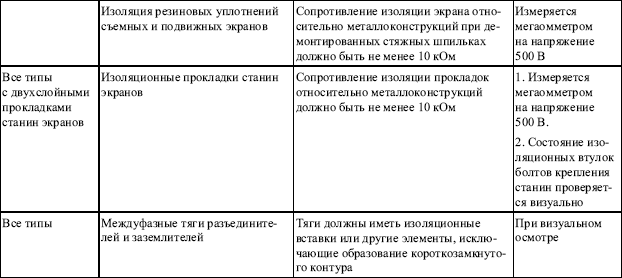

1.8.27. Сборные и соединительные шины

Вопрос 120. Каковы требования Правил к измерению сопротивления изоляции подвесных и опорных фарфоровых изоляторов?

Ответ. Измерение производится мегаомметром на напряжение 2,5 кВ только при положительной температуре окружающего воздуха. Сопротивление каждого изолятора или каждого элемента многоэлементного изолятора должно быть не менее 300 МОм (п. 1).

Вопрос 121. Как производится проверка качества выполнения болтовых контактных

соединений?

Ответ. Производится выборочная проверка качества затяжки контактов и вскрытие 2–3 % соединений. Измерение переходного сопротивления контактных соединений следует производить выборочно на 2–3 % соединений. Контактные соединения на ток более 1000 А рекомендуется проверять в полном объеме.

Падение напряжения или сопротивление на участке шины (0,70,8 м) в месте контактного соединения не должно превышать падения напряжения или сопротивления участка шин той же длины более чем в 1,2 раза (п. 3).

Вопрос 122. В каких случаях бракуются спрессованные контактные соединения?

Ответ. Бракуются, если:

их геометрические размеры (длина и диаметр спрессованной части) не соответствуют требованиям инструкции по монтажу соединительных зажимов данного типа;

на поверхности соединителя или зажима имеются трещины, следы значительной коррозии и механических повреждений;

кривизна спрессованного соединителя превышает 3 % его длины; стальной сердечник спрессованного соединителя смещен относительно симметричного положения более чем на 15 % длины прессуемой части провода (п. 4).

Вопрос 123. В каких случаях бракуются сварные контактные соединения?

Ответ. Бракуются, если непосредственно после выполнения сварки будут обнаружены:

пережог провода наружного повива или нарушение сварки при перегибе соединенных проводов;

усадочная раковина в месте сварки глубиной более 1/3 диаметра провода (п. 5).

1.8.28. Сухие токоограничивающие реакторы

Вопрос 124. Каковы требования Правил к испытанию опорной изоляции реакторов повышенным напряжением промышленной частоты?

Ответ. Испытательное напряжение опорной изоляции полностью собранного реактора принимается согласно табл. 1.8.24.

Продолжительность приложения нормированного испытательного напряжения 1 мин.

Испытание опорной изоляции сухих реакторов повышенным напряжением промышленной частоты может производиться совместно с изоляторами ошиновки ячейки (п. 2).

1.8.29. Электрофильтры

Вопрос 125. Каким должно быть сопротивление изоляции обмоток трансформатора агрегата питания?

Ответ. Сопротивление изоляции обмоток напряжением 380/220В с подсоединенными к ним цепями должно быть не менее 1 МОм.

Сопротивление изоляции обмоток высокого напряжения не должно быть ниже 50 МОм при температуре 25 °C или не должно быть менее 70 % значения, указанного в паспорте агрегата (п. 1).

Вопрос 126. Каков объем проверки исправности заземления элементов оборудования электрофильтров?

Ответ. Производится проверка надежности крепления заземляющих

проводников к заземлителю и следующим элементам оборудования: осадительным электродам, положительному полюсу агрегата питания, корпусу электрофильтра, корпусам трансформаторов и электродвигателей, основанию переключателей, каркасам панелей и щитов управления, кожухам кабели высокого напряжения, люкам лазов, дверкам изоляторных коробок, коробкам кабельных муфт, фланцам изоляторов и другим металлическим конструкциям согласно проекту (п. 6).

Вопрос 127. Каким должно быть сопротивление заземляющих устройств?

Ответ. Сопротивление заземлителя не должно превышать 4 Ом, а сопротивление заземляющих проводников (между контуром заземления и деталью оборудования, подлежащей заземлению) – 0,1 Ом (п. 7).

Вопрос 128. Каковы требования Правил к снятию вольт-амперных характеристик?

Ответ. Вольт-амперные характеристики электрофильтра (зависимость тока короны полей от приложенного напряжения) снимаются на воздухе и дымовом газе согласно указаниям табл. 1.8.26 (п. 8).

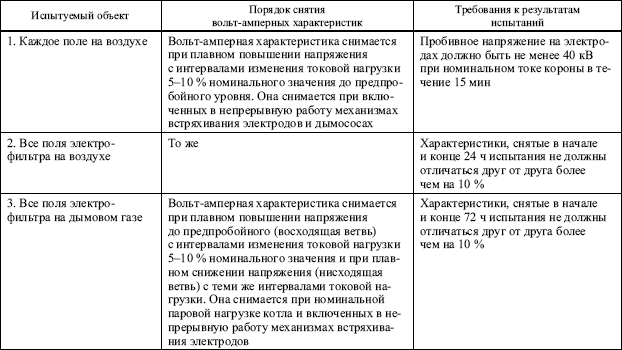

Таблица 1.8.26

Указания по снятию характеристик электрофильтров

1.8.30. Конденсаторы

Вопрос 128. Каким нормативным данным должна соответствовать измеренная емкость?

Ответ. Должна соответствовать паспортным данным с учетом погрешности измерения и приведенных в табл. 1.8.27 допусков. Измерение емкости производится при температуре 15–35 °C (п. 2).

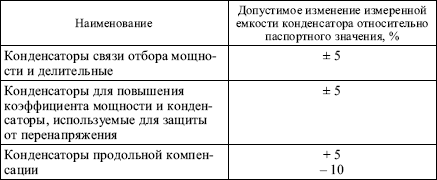

Таблица 1.8.27

Допустимое изменение емкости конденсатора

Вопрос 130. На каких конденсаторах производится измерение тангенса угла диэлектрических потерь?

Ответ. Производится на конденсаторах связи, конденсаторах отбора мощности и конденсаторах делителей напряжения.

Измеренное значение tg не должно превышать 0,3 % (при температуре 20 °C) (п. 3).

Вопрос 131. Каковы требования Правил при испытании конденсаторов повышенным напряжением?

Ответ. Испытывается изоляция относительно корпуса при закороченных выводах конденсатора.

Значение и продолжительность приложения испытательного напряжения регламентируются заводскими инструкциями.

Испытательное напряжение промышленной частоты для различных конденсаторов приведены ниже:

<
