Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Красник Валентин Викторович

Ответ. Подлежат измерению следующие элементы и узлы: поводки и тяги, выполненные из органических материалов; многоэлементные изоляторы; вторичные цепи и обмотки электромагнитов управления (п. 1).

Вопрос 108. Изоляция каких аппаратов и цепей испытывается повышенным напряжением промышленной частоты?

Ответ. Испытывается изоляция:

разъединителей, отделителей и короткозамыкателей;

вторичных цепей и обмоток электромагнитов управления (п. 2).

Вопрос 109. Каким данным должны соответствовать результаты измерений сопротивлений постоянному току?

Ответ. Должны

соответствовать заводским нормам, а при их отсутствии – данным табл. 1.8.21 (п. 3).

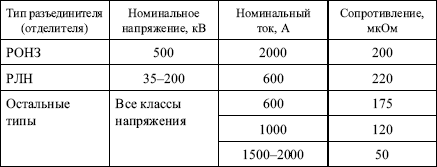

Таблица 1.8.21

Наибольшее допустимое сопротивление постоянному току контактной системы разъединителей и отделителей

Вопрос 110. В чем заключается измерение вытягивающихся усилий подвижных контактов из неподвижных?

Ответ. Заключается в измерении значения вытягивающих усилий при обезжиренном состоянии контактных поверхностей, которые должны соответствовать данным завода-изготовителя. Производится у разъединителей и отделителей 35 кВ (п. 4).

Вопрос 111. Как должны быть проверены аппараты с ручным управлением (разъединители, отделители и короткозамыкатели)?

Ответ. Должны быть проверены выполнением 5 операций включения и такого же числа операций отключения при номинальном напряжении на выводах электромагнитов и электродвигателей управления (п. 5).

Вопрос 112. Каким должен быть удовлетворительный результат проверки работы механической блокировки?

Ответ. Блокировка не должна позволять оперирование главными ножами при включенных заземляющих ножах, и наоборот (п. 7).

1.8.25. Комплектные распределительные устройства внутренней и наружной установки (КРУ и КРУН)

Вопрос 113. Каков объем и нормы измерения сопротивления изоляции КРУ и КРУН?

Ответ. Измерению сопротивления изоляции подлежат:

первичные цепи. Измерение производится мегаомметром на напряжение 2,5 кВ. Сопротивление изоляции полностью собранных первичных цепей КРУ с установленным в них оборудованием и узлами должно быть не менее 100 МОм. При неудовлетворительных результатах испытаний измерение сопротивления производится поэлементно, при этом сопротивление изоляции каждого элемента должно быть не менее 1000 МОм;

вторичные цепи. Измерение производится мегаомметром на напряжение 500-1000 В. Сопротивление изоляции каждого присоединения вторичных цепей со всеми присоединенными аппаратами (реле, приборами, вторичными обмотками трансформаторов тока и напряжения и т. п.) должно быть не менее 0,5 МОм (п. 1).

Вопрос 114. Каким должно быть испытательное напряжение промышленной частоты изоляции ячеек КРУ и КРУН?

Ответ. Эти значения приведены в табл. 1.8.22 (п. 2).

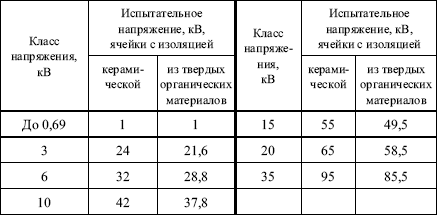

Таблица 1.8.22

Испытательное напряжение промышленной частоты изоляции ячеек КРУ и КРУН

Вопрос 115. Каковы

допустимые значения сопротивлений постоянному току элементов КРУ?

Ответ. Сопротивление разъемных и болтовых соединений постоянному току должно быть не более значений, приведенных в табл. 1.8.23 (п. 3).

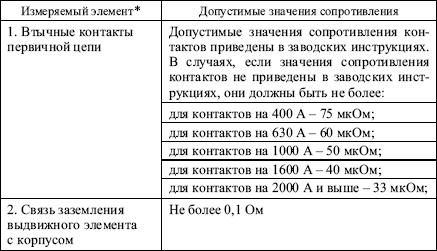

Таблица 1.8.23

Допустимые значения сопротивлений постоянному току

* Измерение выполняется, если позволяет конструкция КРУ

Вопрос 116. Какие испытания относятся к механическим?

Ответ. К механическим испытаниям относятся:

вкатывание и выкатывание выдвижных элементов с проверкой взаимного вхождения разъединяющих контактов, а также работы шторок, блокировок, фиксаторов и т. п.;

проверка работы и состояния контактов заземляющего разъединителя (п. 4).

1.8.26. Комплектные токопроводы (шинопроводы)

Вопрос 117. Каким устанавливается испытательное напряжение изоляции токопровода при отсоединенных обмотках генератора, силовых трансформаторов напряжения?

Ответ. Устанавливается согласно табл. 1.8.24 (п. 1).

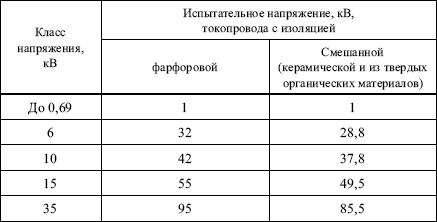

Таблица 1.8.24

Испытательное напряжение промышленной частоты изоляции токопроводов

Вопрос 118. Как производится проверка качества выполнения болтовых и сварных соединений?

Ответ. Выборочно проверяется затяжка болтовых соединений токопровода, производится выборочная разборка 1–2 болтовых соединений токопровода с целью проверки качества выполнения контактных соединений.

Сварные соединения подвергаются осмотру в соответствии с инструкцией по сварке алюминия или при наличии соответствующей установки – контролю методом рентгено– или гаммадефектоскопии или другим рекомендованным заводом-изготовителем способом (п. 2).

Вопрос 119. У каких токопроводов производится проверка состояния изоляционных прокладок?

Ответ. Производится у токопроводов, оболочки которых изолированы от опорных металлоконструкций. Критерии отсутствия коротко-замкнутых контуров в токопроводах генераторного напряжения приведены в табл. 1.8.25 (п. 3).

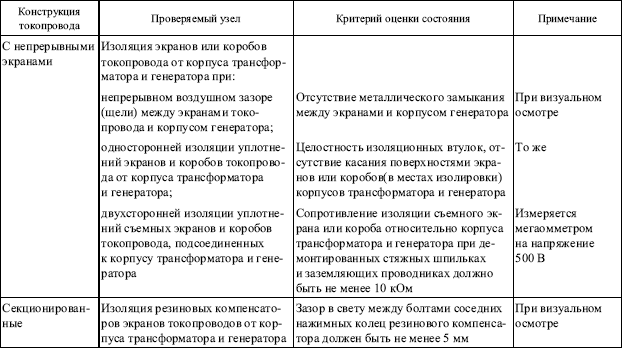

Таблица 1.8.25

Критерии отсутствия короткозамкнутых контуров

<
