2) Нажмите клавишу TAB для перехода в окно задания координаты Y курсора. Установите там значение 0 (ноль).
3) Нажмите клавишу ENTER для перемещения курсора в точку с заданными координатами.
4) Нажмите клавишу с буквой J для задания координат курсора. Установите новые координаты в соответствии с первой строкой таблицы 2.1. Используйте клавишу TAB для перехода между окнами координат X и Y и клавишу ENTER для окончания ввода значений.
Таблица 2.1 Координаты
Шаг
Координата X
Координата Y
1
0
55
2
185
55
3
185
0
4
0
0
5) Повторите
6) Нажмите клавишу ESC для «обрыва» вводимой линии.
7) В основном меню выберите команду View/Extend, для того чтобы увидеть все элементы чертежа в максимально возможном увеличении.

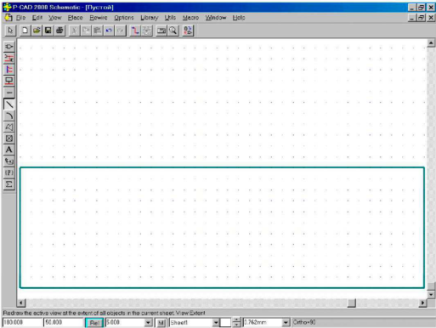

Результат работы представлен на рисунке 2.3.
Рисунок 2.3. Внешняя рамка основной надписи
В данном случае для задания координат начала и конца линии использовалась клавиатура, но это можно сделать и с помощью курсора.
• Нарисуйте вертикальную линию, используй для задания координат курсор
1) Щелкните левой кнопкой мыши в точке с координатами (65,0).
2) Переместите курсор в точку с координатами (65, 55) и щелкните левой кнопкой мыши;
3) Нажмите правую кнопку мыши для «обрыва» вводимой линии.
На рисунке 2.4 введенная линия условно выделена красным цветом.
Рисунок 2.4. Основные линии в штампе чертежа
• Нарисуйте остальные сплошные основные линии штампа
1) Отмечая щелчком левой кнопки мыши начало и конец линий, добавьте в основную надпись недостающие основные линии углового штампа. Для справки используете рисунок 2.4, где цифрами обозначены размеры соответствующих ячеек. Напомним, что шаг сетки на рисунке – 5 мм.
2) Для ввода некоторых линий потребуется изменить шаг сетки, сделав его равным 1 мм.
1) Не забывайте «обрывать» линию, нажимая на правую кнопку мыши или клавишу ESC
2) Для визуализации положения вводимой линии нажмите левую кнопку мыши в ее начале, переместите курсор в конец линии и только там отпустите левую кнопку мыши. При этом за курсором будет тянуться «резиновая нить», показывающая положение линии.
• Создайте массив линий
1) Измените толщину линии, выбрав в списке соответствующего окна (рисунок 2.2) значение Thin (тонкая с толщиной 0,254 мм).
2) Нарисуйте горизонтальную линию с координатами начала (0, 5) и конца (65,5). На рисунке 2.5 созданная линия выделена цветом и концевыми маркерами.
3) Перейдите в режим выбора элементов чертежа, нажав клавишу с буквой S (аналог – команда меню Edit/Select или кнопка
4) Щелкните по созданной линии левой кнопкой. Она при этом выделится, как показано на рисунке 2.5.
Рисунок 2.5. Создание массива элементов
5) Выберите в основном меню команду Edit/Copy Matrix… (создание линейного массива элементов).
6) На появившейся панели Edit Сору Matrix (рисунок 2.6) установите число столбцов (Number of Columns) равным 1; число строк (Number of Row) равным 10 и расстояние между строками (Row Spacing) – 5 мм. Расстояние между столбцами (Column Spacing) можно не менять.
Рисунок 2.6. Задание параметров массива
7) Нажмите кнопку ОК для завершения команды. Должен появится столбец из тонких линий, как показано на рисунке 2.5.
• Нарисуйте тонкие линии в графе «Литера»
1) Перейдите в режим рисования и проведите две тонкие сплошные линии в поле «Литера», расположенном в правой части основной надписи, как показано на рисунке 2.7.
Рисунок 2.7. «Литера»
2) Сохраните проект в папке «Шаблоны» под прежним именем Штамп_лист 1
2.2 Создание текстовых надписей
В соответствии с действующими правилами в штампе чертежа должны присутствовать текстовые надписи, указывающие назначение отдельных граф.
• Разместите текстовую надпись в графе «Разработал»
1) Установите шаг сетки 0.1 мм.
2) Выберите в меню команду Place/Text (разместить/текст). Аналог – клавиша
3) Укажите курсором желаемое место расположения текста и щелкните левой кнопкой мыши (рисунок 2.9).
4) На появившейся панели Place Text нажмите кнопку More» (Больше) для добавления инструментов установки параметров текста. На рисунке 4.8 показана расширенная панель свойств текста, где кнопка More» трансформировалась в кнопку «Less (Меньше).
Рисунок 2.8. Установка параметров текста
5) В окне стилей текста (Text Styles) выберите из списка стиль ТекстЗ_5 курсив.
