В 1961 году была произведена очередная крупная модернизация трактора и ему была присвоена марка ТДТ-40М. Однако, первый образец этого трактора был изготовлен экспериментальным цехом завода еще в апреле 1960 года. Этот трактор впоследствии стал самым массовым трактором на лесоразработках в период с конца 1950-х по конец 1960-х гг. Эксплуатационники очень быстро освоились с его эксплуатацией, в основном по причине простой и надежной конструкции трактора. Механизация добычи леса поднялась на принципиально новый уровень. С одновременным массовым внедрением в отрасль специальных трелевочных тракторов, происходило совершенствование технологии их использования. Общепризнанным стал метод работы малыми бригадами, состоящих из вальщика с помощником, тракториста, чокеровщика и сучкорубов. Кроме основных функций по выволакиванию пакета древесины, с помощью трелевочных тракторов стало возможным осуществлять крупнопакетную погрузку древесины на автомобили-лесовозы методом накатывания обвязанных тросом пачек древесины на коники машины по наклонным балкам. Кроме этого, применялся (и применяется по настоящее время) метод подъема и погрузки пакета древесины на лесовозы тросами, пропущенными через блоки на вкопанных самодельных стрелах. Все эти операции выполнялись при помощи тракторных лебедок.
Рассмотрим конструкцию трактора ТДТ-40М
Другим значительным внедрением стала гидрообъемная система с насосом НШ-46У, предназначенная, в основном, для приведения в движение погрузочного щита, что значительно облегчило труд тракториста и обеспечило безударную погрузку пакета деревьев на трактор, а это, в свою очередь, повысило надежность рамы и ходовой части трактора. Однако, следует заметить, что подъем погрузочного щита с пакетом древесины на трактор осуществлялся только тяговым усилием троса лебедки. Гидропривод в данном случае нейтрализуется путем включения рычага гидрораспределителя в плавающее положение. В этом случае обе полости гидроцилиндра соединяются с гидробаком, и поршень вместе со щитом, под действием внешних сил, свободно перемещается. Далее, в транспортном положении, гидрораспределитель переводят в нейтральное положение и начинают транспортировку груза. Из этого становится ясно, что на тракторах ТДТ-40М гидросистема выполняла только сброс и подъем порожнего щита. Кроме основной задачи гидравлическая система позволяла использовать трактор на других лесотехнических работах. Для этого необходимо было демонтировать погрузочный щит и установить вместо него необходимое гидроуправляемое оборудование. Для монтажа передней гидрофицированной навески так же были предусмотрены монтажные места. Для управления рабочими органами в гидравлической системе был установлен трехзолотниковый распределитель Р75-В3. На основных работах по трелевке пакетов древесины был задействован лишь один золотник, поэтому в кабине имелся лишь один рычаг управления гидросистемой, но при монтаже иного оборудования на трактор, подключались и другие золотники.

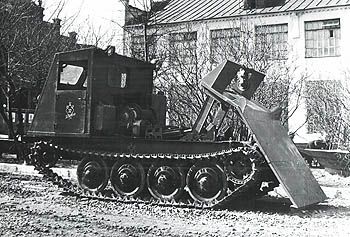

Трактор ТДТ-40М
Кабина на тракторе ТДТ-40М устанавливалась все та же, что была и у предшествующих моделей – закрытого типа, двухместная, деревометаллическая. Ее каркас, кроме основания из металлического уголка, изготовляли из деревянных брусков и обшивали фанерой. Передняя стенка кабины с резким наклоном, в нижней части с вырезом под капот. Из двух передних окон одно, левое, открывающееся; в открытом положении его можно фиксировать при помощи пружинных стопоров, а в закрытом – специальной защелкой. Снаружи на передней стенке смонтированы две фары. Боковые стенки с дверными проемами. Двери, закрывающие их, навешаны на петлях и имеют замки с ручками. На дверях установлены съемные окна с листовым целлулоидом(!). Как правило, трактор эксплуатировали всегда без них. В задней стенке так же имелось одно окно по середине, и оно тоже открывалось. Снаружи это окно защищала сетка из толстых прутков. Задние фары при помощи кронштейнов монтировались так же на задней стенке, в ее верхней части. Внутри кабины, прямо по середине, установлен капот двигателя, состоящий из верхнего листа и двух съемных боковин. Продолжение капота выходит за пределы кабины и заканчивается облицовкой радиатора. По разные стороны капота установлены два кресла. Левое кресло со спинкой, для тракториста, правое, без спинки, для помощника или стажера. Под правым сиденьем размещался инструментальный ящик для хранения инструмента, принадлежностей и мелких деталей. К сожалению, наличие большого количества органов управления в небольшой кабине, в основном в виде массивных рычагов, сильно стесняло движения тракториста и влияло на его утомляемость. Оно и понятно – ведь, например, усилие, прилагаемое к рычагам управления муфтами поворота и на педали выключения главной муфты сцепления, составляет около 25 килограмм, а за смену трактористу приходилось выключать каждую из муфт раз по 500-600! При особо сложных условиях эксплуатации количество выключений возрастает в 1,5-2 раза!
Ходовая часть трактора, состоящая из подвески, гусеничной ленты, опорных катков и натяжного ведомого колеса работала исключительно в неблагоприятных условиях, воспринимая при этом, как вес самого трактора, так и вес перевозимых им грузов. Поэтому, все детали и узлы ходовой части изготовлялись с солидным запасом прочности. Каждая гусеничная лента трактора набрана из семидесяти четырех звеньев – траков, представляющих собой стальную фасонную отливку. Ширина гусеницы (траков) – 340 мм, шаг звена – 120 мм. Интересной особенностью в конструкции гусеничной ленты у трактора ТДТ-40М является наличие пальцев, соединяющих между собой звенья, т.н. плавающего типа. Это значит, что они не закреплены неподвижно в проушинах траков, а могут свободно в них проворачиваться. Но самое интересное то, что для заталкивания выпадающих пальцев обратно применено специальное устройство – специальные заталкиватели, смонтированные на картерах бортовых передач. При движении трактора вперед, выпадающий палец, проходя мимо заталкивателя, скользит торцом шляпки по поверхности заталкивателя, расположенной под углом и задвигается им обратно в проушины траков. Исходя из этого, правая
Силовая передача (трансмиссия) трактора относительно простой конструкции, включающая в себя муфту сцепления, коробку перемены передач, карданный вал и блок заднего моста с ведущими звездочками. Фрикционная муфта сцепления установлена постоянно замкнутая, двухдисковая. Пятиступенчатая коробка перемены передач, кроме того, что выполняет функции по изменению тяговых качеств трактора и его скорости, так же служит для отбора мощности на лебедку. Она позволяет получить пять скоростей движения вперед – от 2,34 на первой передаче до 10,35 км/час на пятой, а так же одну заднюю скорость – 2,18 км/час. При этом, тяговые усилия трактора при номинальной мощности дизеля варьировались от 4400 кгс на первой передаче до 480 кгс на пятой. Как было сказано уже выше, крутящий момент от ведомого вала коробки передач к ведущему валу главной передачи осуществлялся трубчатым карданным валом с упругими элементами. Главная передача – центральный узел блока заднего моста и представляет собой пару прямозубых конических шестерен, по современным понятиям наипростейшая конструкция. К раме трактора блок крепится при помощи восьми болтов. Кроме того, в конструкцию блока входили муфты поворота, тормоза и механизмы управления ими. Муфты поворота, они же бортфрикционы, многодисковые, постоянно замкнутые, сухого трения, с тормозами ленточного типа. Для того, что бы трактор повернул в нужную сторону, необходимо было вытянуть на себя соответствующий рычаг бортфрикционов в кабине. При этом, для резкой остановки трактора, следовало вытягивать на себя сразу оба рычага управления бортфрикционами. Конечным элементом в трансмиссии являлись бортовые передачи, на ведомых валах которых монтировались ведущие звездочки привода гусениц. По конструкции бортовые передачи представляли собой два простых одноступенчатых редуктора с цилиндрическими прямозубыми шестернями. На шлицы ведомых валов бортовых передач монтировались литые ступицы ведущих колес, на которые, в свою очередь, крепились съемные зубчатые венцы. Во избежание скопления и уплотнения инородных предметов, снега и грязи в зоне контакта ведущих колес с гусеницами, к задним кронштейнам рамы трактора прикреплялись специальные очистители, удаляющие все лишнее, что попадалось в гусеничный движитель во время движения.
Рабочее технологическое оборудование трактора осталось то же – лебедка и погрузочный щит. Однако, лебедка устанавливалась другая, новой конструкции, с увеличенным тяговым усилием до 5100 кГ. Данная реверсируемая лебедка с редуктором червячного типа приводилась в движение от вала отбора мощности коробки передач через цепную передачу. Емкость барабана лебедки – 40 метров троса диаметром 17 мм. Скорость вращения барабана – до 30 об/мин. Благодаря нововведениям в конструкцию лебедки, практически удалось устранить влияние тягового усилия троса и деформации рамы на работу червячной пары редуктора. Погрузочное устройство – откидной сварной щит шириной 1700 мм.
Электрооборудование, установленное на тракторе, отличалась простотой и малым количеством потребителей – всего четыре фары ФГ-12-Б1, звуковой сигнал С-44, плафон ПК201А освещения кабины, две лампы ЛК-73 подсветки щитка приборов и переносная лампа. Следует отметить одну особенность – все фары, кроме левой задней, крепились неподвижно. Это позволяло машинисту изменять ее положение, тем самым регулировать зону освещения рабочей зоны позади трактора. Источниками электроэнергии являлись генератор Г-12-К и аккумуляторная батарея 6СТ-42. Напряжение в бортовой сети трактора 12 вольт.
Основные геометрические и весовые характеристики трактора остались прежними, как и у предыдущей модели – трактора ТДТ-40. Основное отличие стало лишь в размере продольной базы (расстоянием между осями крайних опорных катков) – она увеличилась с 2040 до 2400 мм. Благодаря этому центр тяжести машины несколько сместился вперед, и это положительно отразилось на динамике трактора, уменьшилась склонность к вздыбливанию во время погрузки деревьев на щит, и обеспечило более равномерное распределение нагрузки по опорным каткам.
В итоге можно отметить, что благодаря проделанной работе по оптимизации конструкции трактора, его удельная металлоемкость по сравнению с предыдущей моделью ТДТ-40, со 162,5 килограмм на одну лошадиную силу мощности уменьшилась до 135 кг/л.с. Кроме упомянутых выше изменений, так же стоит отметить, что на модели ТДТ-40М более массово применялись низколегированные стали, гнутые профили, различные пластмассы. Так же, было сокращено применение дорогостоящих цветных металлов и бесшовных труб. Это был, пусть и не большой, но, все же, прогресс. Однако, анализ работы трактора выявил, что при его полной загрузке в течение рабочей смены, большинство рабочего времени – до 6 часов он просто-напросто находился в обездвиженном статическом состоянии при постоянно работающем двигателе. Это объясняется тем, что в процессе заготовки леса в то время преобладал ручной труд, в данном случае это труд чокеровщика. Поэтому, как одну из важнейших задач, конструкторы рассматривали дальнейшие варианты повышения механизации лесной промышленности путем внедрения более совершенных и многофункциональных машин, обладающих самыми совершенными на то время возможностями. В этом смысле Онежский тракторный завод сделал в те годы очень многое для внедрения новой техники в отрасль лесозаготовок, произведя огромную конструкторско-исследовательскую работу по разработке и постановке на конвейер новых моделей машин.
