Печатная плата приведена на рис. 11.62, монтажный чертеж — на рис. 11.63.
Рис. 11.62. Печатная плата
Рис. 11.63. Сборочный чертеж и внешний вид монтажа
Катушки L5
Прежде чем начать настройку приемника, не поленитесь и изготовьте из кусочка диэлектрика (например, стеклотекстолита) отвертку для подстройки катушек L1…L4. Включив питание, переведя переключатель S1 в правое (по схеме) положение и установив движок резистора R1 примерно в среднее положение, попробуйте «поймать» какую-нибудь УКВ станцию FM диапазона 88… 108 МГц вращением сердечника катушки L4. После этого вращением резистора R1 добейтесь максимальной громкости приема.

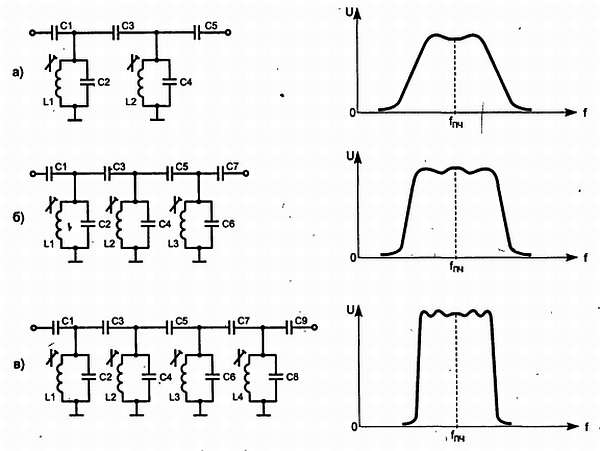

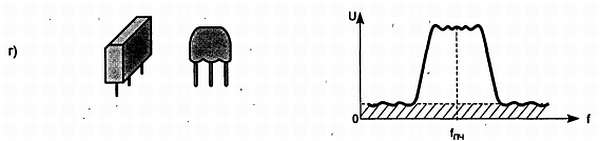

Переходим к первой операции — настройке тракта ПЧ. Вращением подстроечника катушки L5 нужно добиться максимального качества звука и максимальной его громкости. Вторая операция — настройка частотного детектора — производится по тем же критериям, но вращением сердечника катушки L6. Третья операция — настройка границ диапазона — производится при установке резистора R1 в нижнее (по схеме) положение. В этом положении вращением сердечника катушки L4 устанавливаем самую «нижнюю» по частоте станцию диапазона, контролируя ее по промышленному радиоприемнику.
Установка «нижней» станции в диапазоне 64…73 МГц производится при переводе переключателя S1 в левое положение. Последняя операция — добиться приема станций без характерного шипения вращением подстроечников катушек L1 и L2.
Как показывает практика, настройка даже такого до предела облегченного варианта супергетеродинного приемника занимает не один час времени. Однако это вознаградит вас за труды потрясающим качеством звучания и стабильностью установленных настроек.
Обращаем ваше внимание, что усилитель низкой частоты, установленный на плату приемника, предназначен для демонстрации работоспособности схемы. Если вы захотите использовать этот приемник повседневно, подключите хороший усилитель низкой частоты на транзисторах или на микросхеме, которые приведены в первой книге.
Следующая конструкция УКВ радиоприемника основана на той же микросхеме, но настройка его осуществляется двухсекционным конденсатором переменной емкости КПЕ-2, который можно найти в старой отечественной аппаратуре (в блоках УКВ), выпущенной в 70—80-х гг. XX в. Двухсекционная конструкция, как мы успели заметить, является принципиальным моментом, так как одновременно нужно перестраивать и преселектор, и гетеродин. Конденсатор снабжен редуктором и большим шкивом, который можно связать капроновым тросиком с ручкой и плавно настраивать приемник.
Схема приемника приведена на рис. 11.64, печатная плата — на рис. 11.65, а сборочный рисунок — на рис. 11.66.

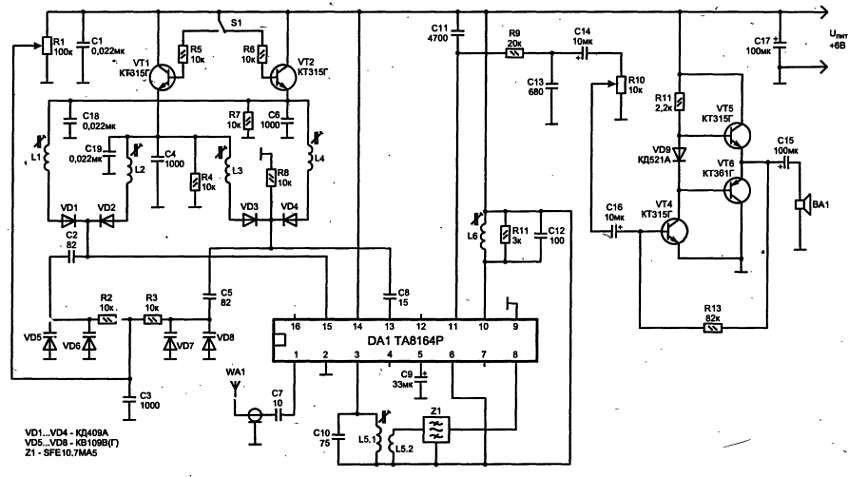

Рис. 11.64. Схема приемника
Рис. 11.65. Печатная плата
Рис. 11.66. Сборочный
Радиоприемная часть практически ничем не отличается от описанной в предыдущей конструкции. Нет особенностей и в усилителе низкой частоты.
Его схема отдельно была приведена в главе «Усиливаем сигналы» (книга 1). Единственная особенность кроется в наличии стабилизатора напряжения D2. Зачем он нужен? Как видно из схемы, напряжение питания составляет 9 В — им нельзя питать микросхему. Поэтому стабилизатор и понижает напряжение до безопасного для микросхемы TA8164 уровня 5 В.
Намоточные данные катушек: L1 — 5 витков, L2 — 6 витков провода типа ПЭВ диаметром 0,4…0,5 мм. Каркасы диаметром 5 мм с резьбовыми подстроечниками М4. Намоточные данные остальных катушек можно взять из предыдущей схемы. Так как приемник может работать только в одном из УКВ-диапазонов (отечественном или зарубежном), надо заранее выбрать диапазон. Конденсаторы С6 и С7 можно использовать для установки границ принимаемого диапазона, если не хватит хода катушек L1 и L2. Но скорее всего, что в зарубежном диапазоне установка конденсаторов С6 и С7 не потребуется. Для перестройки приемника на прием передач отечественного УКВ-диапазона нужно вывернуть латунные подстроечники и ввернуть вместо них подстроечные сердечники из феррита 13ВЧ или 9ВЧ (материал этих сердечников имеет характерный темно-бордовый цвет, они достаточно хрупки, так что обращаться с ними при настройке надо осторожно, без усилий). Конденсаторы С6 и С7 в этом случае должны быть по 10 пФ. Возможно, что при настройке для минимизации искажений звука потребуется увеличить номинал R1 до 5,6 кОм.
Асинхронно-гетеродинный приемник
Последний вариант УКВ приемника, предлагаемый читателю для изготовления, развивает идею супергетеродинного приемника и… возвращается к гетеродинному варианту! В этом приемнике есть «супергетеродинная» промежуточная частота, равная 76 кГц, но ее выделение осуществляется «гетеродинным» фильтром низкой частоты, построенном на основе обычных конденсаторов. Есть усилитель промежуточной частоты и частотный детектор, работающий по особому фазовому принципу, есть даже бесшумная настройка, устраняющая шумы эфира между станциями и индикатор точной настройки на станцию.

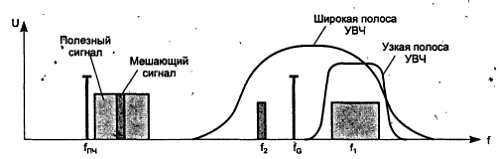

Как устроена эта микросхема, как она работает, подробно описано в книге [7]. Чтобы не утомлять читателя математическими формулами и структурными схемами, назовем достоинства и недостатки такого приемника. К достоинствам относятся чрезвычайная простота, легкость в повторении, минимум операций по настройке после сборки, достаточно высокая входная чувствительность. Недостатков тоже много, и самый главный из них — наличие зеркального канала, отстоящего от основного на 152 кГц. Фильтровать этот канал приходится специальными методами.
Впервые микросхема, реализующая вариант этого асинхронно-гетеродинного радиоприемника, была выпущена фирмой «Philips» под маркой TDA7000. Позже появились модификации TDA7010 и TDA7021. Микросхема TDA7021 имеет отечественный аналог КР174ХА34АМ, поэтому именно на ней мы будем строить приемник.
Последняя разработка фирмы — микросхема TDA7088 — серьезно отличается от своих предшественниц. Настройка осуществляется не ставшим уже классическим способом изменения управляющего напряжения на варикапах вращением переменного резистора, а кнопочным. Приемник, построенный на этой микросхеме, имеет всего две кнопки: «reset» — сброс, устанавливающий схему настройки в начало диапазона, и «scan» — автосканирование вверх по диапазону и остановка на ближайшей станции. К сожалению, эта микросхема выпускается в планарном корпусе с шагом выводов 1,27 мм, поэтому ее трудно использовать начинающим радиолюбителям. Но заинтересовавшиеся смогут подробно, познакомиться с ней в книге [7].
