ФСС, построенные на основе контуров, настраивать трудно, и именно поэтому супергетеродинные приемники до настоящего времени были мало популярны у начинающих. Но сегодня разработаны и активно используются пьезокерамические фильтры (рис. 11.59, г), которые полностью заменяют ФСС. Что представляет собой пьезокерамический ФСС? Это пластинка с тремя выводами — вход, выход, общий контакт. На основе такого фильтра мы и построим супергетеродинный приемник УКВ станций.

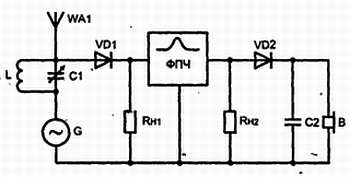

< image l:href="#"/>Рис. 11.59, г. Селективные характеристики ФСС:
г —
Внутри пьезокерамического фильтра размещена пластинка из титаната бария или другого вещества, превращающего электрические колебания в механические и наоборот. Важно сказать, что пьезокерамические фильтры обладают существенным недостатком — за границами полосы пропускания они не бесконечно ослабляют сигналы, а пропускают их с ослаблением примерно 50…60 дБ (типичное значение). Этот недостаток чаще всего устраняется включением на входе дополнительного резонансного контура либо последовательным включением нескольких фильтров.
Указанный недостаток устранен в электромеханических фильтрах (ЭМФП). Этот фильтр представляет собой круглый стержень с несколькими утолщениями, на концы которого намотаны катушки. Работает фильтр на основе магнитострикционного эффекта, который напоминает пьезоэлектрический эффект, но связан не с электрическим, а с магнитным воздействием. На одну из катушек подастся сигнал, и магнитное поле вызывает механические колебания в стержне. На его выходе, во второй катушке, образуется ЭДС. Требуемую селективную характеристику формирует конфигурация стержня. Электромеханические фильтры имеют постоянный спад характеристики за полосой пропускания, но из-за внушительных размеров и дорогого изготовления, применяются только в профессиональной связной аппаратуре (рис. 11.59, д).
Идеальная селективная характеристика ФСС показана на рис. 11.59, е). Она имеет идеально плоскую вершину в полосе пропускания и бесконечное затухание за полосой пропускания. Конечно, идеальных фильтров не бывает, и все приведенные реальные конструкции в какой-то мере приближаются к идеалу.
Рис. 11.59. Селективные характеристики ФСС:
д — электромеханического; е — идеального
Классический супергетеродинный приемник трудно изготовить начинающим радиолюбителям — настройка некоторых его элементов сопряжена с массой сложностей, которые под силу преодолеть только людям с опытом. Однако современная элементная база позволяет обойти львиную долю этих сложностей, и мы все же попробуем сделать несложный «супергетеродин» на микросхемах.
Этот приемник построен на импортной микросхеме ТА8164 и предназначен для приема станций УКВ диапазона в отечественном (64…73 МГц) и импортном (88…108 МГц) диапазонах. Переключение диапазонов осуществляется электронным способом. Если читателя устроит радиоприемник на один диапазон, он может не устанавливать некоторых деталей, о которых скажем ниже.
Схема простого супергетеродинного приемника, публикуемая впервые, представлена на рис. 11, 60, а структурная схема — на рис. 11.61.
Рис. 11.60. Супергетеродинный УКВ ЧМ радиоприемник

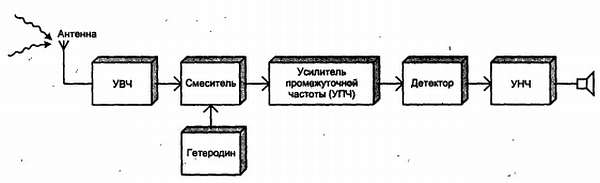

Рис. 11.61. Структурная
Как утверждает производитель микросхем фирма «Тошиба», чувствительность по входу высокой частоты находится на уровне 4 мкВ, то есть соответствует приемнику высокого класса. Внутри микросхемы имеется как тракт ЧМ, так и тракт AM, но мы не будем работать с амплитудной модуляцией. Итак, сигнал с антенны WA1, представляющей собой любой из вариантов, описанных выше, — полуволновой вибратор, петлевой вибратор, отрезок медного провода длиной 1,0…1,5 м, поступает на вывод I микросхемы DA1. К этому выводу подключен вход преселектора, селективную характеристику которого формирует резонансный контур, подключенный к выводу 15. На схеме рис. 11.60 гетеродинный контур соединен с выводом 13 через разделительный конденсатор С8, отсекающий постоянную составляющую напряжения.
Нагрузкой частотного детектора служит контур L6, С12, добротность которого искусственно снижена резистором R11. Тракт ПЧ имеет внешние выводы 3 и 8, к которым подключен пьезокерамический фильтр Z1 на частоту 10,7 МГц, а также согласующий контур L5, С10 с катушкой связи. Конденсатор С11 — фильтр амплитудного детектора. Далее сигнал через дополнительный ФНЧ R9, С13 поступает на регулятор громкости R10 и с него — на простой УНЧ, который практически ничем не отличается от приведенного в предыдущей конструкции.
Особое внимание читателя хочется обратить на узел переключения диапазонов (S1). Зачем нужно такое построение схемы? Дело в том, что коэффициента перестройки варикапов VD5—VD8 не хватает для одновременного (однодиапазонного) приема 64…108 МГц, поэтому возникла необходимость введения разбивки диапазона на прием от 64 до 73 и от 88 до 108 МГц. Самая простая коммутация может быть выполнена подключением или отключением дополнительного конденсатора в контуры преселектора и гетеродина. Однако намного интереснее реализовать электронное переключение, которое при дальнейшей модернизации приемника можно использовать, чтобы управлять приемником с помощью микроконтроллера [7]. Итак, с помощью транзисторных ключей VT1 и VT2, коммутируемых переключателем S1, к приемнику подключаются катушки L1 и L4 либо — L2 и L3. Емкостной элемент контура преселектора составляют варикапы VD5 и VD6, конденсатор С2, а емкостный элемент контура гетеродина — варикапы VD7 и VD8 и конденсатор С5. Элементы R2, R3, СЗ — цепи подачи напряжения смещения на варикапы. Настройка осуществляется резистором R1.
Переключение катушек осуществляется так. Ток от источника питания через открытый транзистор, например VT1, через катушки L2 и L3, прямо смещенные диоды VD2 и VD3 стекает на общий провод. Закрытый же транзистор VT2 заставляет находиться в обратно смещенном состоянии диоды VD1 и VD4, а значит, катушки L1 и L4 не подключены к контуру. При переключении переключателя S1 в другое положение картина меняется на противоположную.
Приемник питается от напряжения 6 В, источником которого может быть и сетевой блок питания, и гальванические элементы. Неполярные конденсаторы — любые керамические, полярные — любого типа. Важно только, чтобы они не были слишком старыми и вписывались в размеры, отведенные им на печатной плате. Транзисторы могут быть с любым буквенным индексом, но предпочтительнее использовать с индексами «Б» и «Г». Резистор R1 — многооборотный. Диоды VD1—VD4 типа КД409А можно найти в селекторах каналов от старых цветных телевизоров.
Катушки L1 и L2 намотаны на каркасах диаметром 5 мм, виток к витку, проводами ПЭВ, ПЭЛ, ПЭТВ диаметром 0,4…0,5 мм. Количество витков: L1 — 4, L2 — 5. Катушки L3 и L4 — аналогичны, но L3 имеет 6,5 витка, L4 — 5 витков. Во все катушки ввернуты резьбовые подстроечники длиной 6 мм: катушки L1 и L4 имеют подстроечники из латуни, a L2 и L3 — из феррита марки 9ВЧ или 13ВЧ с резьбой М4. Латунные подстроечники можно приобрести, но можно изготовить и самостоятельно, нарезав резьбу на контакте штепсельной вилки; или раздобыть латунные винты любого вида и срезать с них ножовкой шляпку, после чего пропилить шлиц для отвертки.
