Принципиальная схема приемника приведена на рис. 11.67, печатная плата — на рис. 11.68, а сборка — на рис. 11.69.

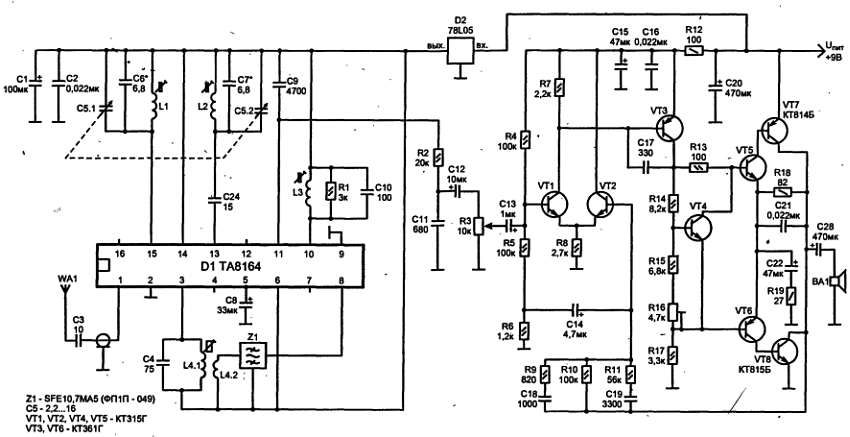

Рис. 11.67. Схема приемника

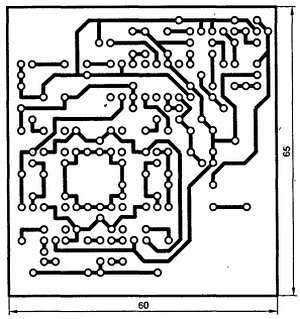

Рис. 11.68. Печатная

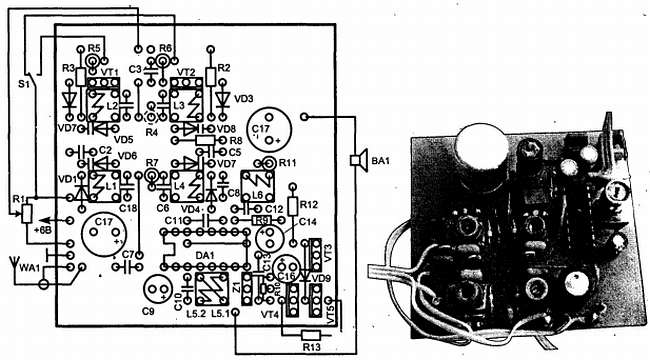

Рис. 11.69. Сборочный чертеж и внешний вид монтажа
Выводы 12 и 13 — входной усилитель радиочастоты. Между ними включен контур, образованный элементами С13, С14, L1. Контур выполнен неперестраиваемым и настроен на среднюю частоту принимаемого диапазона. Интересно отметить, что приемник будет вполне прилично работать, если, этот контур исключить вместе с резистором R10, оставив только конденсатор С15 и подключив антенну к выводу 12 через конденсатор емкостью 47… 100 пФ.
Гетеродин приемника имеет вывод 5. К нему подключен частотозадающий контур L2, С4, VD1. Через резистор R1 на варикап VD1 подается напряжение смещения. Конденсаторы C1, С2, СЗ и С12 формируют селективную характеристику усилителя промежуточной частоты. Конденсатор С10 — нагрузка частотного детектора, а конденсаторы С16 и С17 установлены в усилителе низкой частоты. Вывод 9 микросхемы — сигнал точной настройки. Схема, построенная на транзисторах VT1 и VT2, во-первых, усиливает сигнал точной настройки, а во-вторых, инвертирует его, поскольку о точной настройке свидетельствует низкий уровень на выводе 9.
Усилитель низкой частоты построен на микросхеме TDA7050 и особенностей не имеет. Резистор R8 регулирует громкость. Его конструкция — белое колесико, совмещенное с выключателем.
О деталях. Переменный резистор R2 должен быть многооборотным, например типа СПЗ-3б. Его номинал может лежать в пределах 22…100 кОм. Резисторы типа МЛТ, С2-33, конденсаторы — К10-17 и К50-35 (К50-68). Вместо варикапа КВ 109В можно применить КВ109Г, КВ122А, КВ106А. Светодиод — любого типа с красным свечением. Антенна — отрезок провода длиной 1,5 м. Катушки L1 и L2 — бескаркасные, намотанные на оправке диаметром 5 мм проводами ПЭВ, ПЭТВ (диаметр 0,5…0,7 мм). Количество витков: L1 — 12, L2 — 7 (для приема зарубежного диапазона) или 11 (для приема отечественного диапазона). Количество витков можно подобрать в пределах 1–2 для установки границ диапазона. Можно также осуществлять настройку сжатием-растяжением витков.
Налаживание начинают с соединения дополнительным резистором сопротивлением,10 кОм выводов конденсатора С9, отключая систему бесшумной настройки. Затем сжатием и растяжением витков катушки L2 добиваются перестройки по всему диапазону резистором R2. Можно также поэкспериментировать с варикапами, установив их параллельно две штуки (напаяв сверху второй элемент). Тогда можно уменьшить число витков катушки. Собственно, вот и вся настройка. Схему подавления шумов (БШН) можно опять включить.
Приемник питается от двух гальванических элементов напряжением 3 В.
Сравните его звучание со звучанием классического супергетеродинного приемника и выберите лучший вариант. Добавим, что немного видоизмененный вариант приемника, содержащий дополнительный
Приемник с двойным преобразованием и другие
В профессиональной многоканальной радиоаппаратуре связи надо получить довольно большую селективность не только относительно соседних станций, но и побочных каналов (зеркального и гармониковых, то есть кратных частоте гетеродина). С повышением частоты расширяется полоса пропускания контуров, а это приводит либо к необходимости увеличивать их количество в преселекторе (входном фильтре) и перестраивать все одновременно (например, варикапами), что довольно сложно, либо же применять двойное преобразование частоты. Второй вариант оказался проще в реализации и обеспечивает более высокие параметры приемника.
При двойном преобразовании первую ПЧ выбирают более высокой (6,5 МГц или более), чем вторую (455–465 кГц). Это позволяет при усилении сигнала на второй ПЧ легко отсечь зеркальные каналы.
Превратить супергетеродинный приемник в приемник с двойным преобразованием несложно — достаточно на выходе ФПЧ поставить еще один гетеродин, смеситель, ФПЧ, как показано на рис. 11.70.

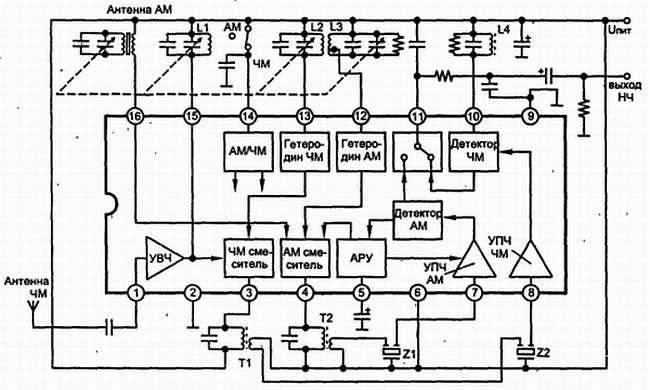

Рис. 11.70. Приемник с двойным преобразованием частоты
Особенностью второго гетеродина является постоянство его частоты. К примеру, если первая промежуточная частота будет 10,7 МГц, то вторую ПЧ можно установить на уровне 465 кГц.
Двойное преобразование частоты позволяет обеспечить еще большую избирательность, помехозащищенность и чувствительность к слабым сигналам. Иногда в специальной технике используется даже тройное преобразование частоты!
Заняться конструированием приемника с двойным преобразованием можно не ранее, чем появится практический опыт по изготовлению более простых схем. К тому же настройка приемника с двойным преобразованием частоты требует наличия комплекта профессиональных измерительных приборов, которых пока у вас нет. Поэтому мы не приводим практических схем таких приемников.
Описанными ранее конструкциями не ограничивается разнообразие радиоприемников. Как вы уже знаете, при амплитудной модуляции несущая не содержит информации, но на нее тратится большая часть мощности передатчика. Для повышения КПД передатчика была придумана схема, позволяющая передавать сигнал, содержащий только две боковые полосы (с подавленной несущей частотой). Такой вид модуляции сигнала называют Double Side Band, или сокращенно — DSB. Приемник в этом случае нужен тоже специальный, способный восстановить несущую, которая нужна при детектировании исходного сигнала без искажений.
Еще один метод улучшения технических характеристик канала связи связан с использованием однополосной модуляции (такой вид модуляции сокращенно называют SSB). Энергетически он еще более выгоден, чем способ с подавленной несущей, к тому же в 2 раза уменьшается полоса, занимаемая в эфире (информацию передают на одной боковой полосе — верхней или нижней, — обрезав вторую). Приемник в этом случае также должен иметь специальную схему, способную выполнить детектирование такого сигнала, для чего необходимо, чтобы частота гетеродина и фаза ее колебаний в приемнике в любой момент времени соответствовали определенному значению по отношению к фазе и частоте колебаний несущей передатчика (с высокой точностью).
