Путеводитель в мир электроники. Книга 2

Шелестов Игорь Петрович

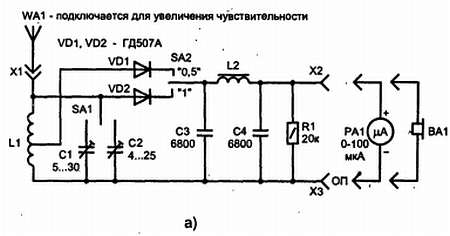

Рис. 12.13. Универсальный направленный индикатор напряженности поля

Если проводи, идущие до измерительного прибора длинные, то их лучше перевить между собой или использовать экранированный провод.

Наиболее острая направленность приема поля получается при угле между штырями в 90 градусов. Удобство данной конструкции заключается в том, что этот индикатор легко превратить в ненаправленный,

развернув штыри на одну линию. Частотная избирательность обеспечивается за счет синхронного изменения длины выдвижных штырей — они должны иметь размер примерно /4.

Так, для частоты 433 МГц их длина получается по 16 см (если вам не нужен универсальный индикатор поля, то штыри можно сделать фиксированной длины из толстого медного провода).

Мы с вами рассмотрели так называемые «пассивные» индикаторы поля. Их возможностей вполне достаточно для большинства задач. Но существуют еще и «активные», когда перед индикатором ставится простейший усилитель постоянного тока, или же на входе до детектора используется еще и ВЧ усилитель. Так как необходимости в таких приборах у вас в ближайшее время скоре всего не возникнет, мы их здесь рассматривать не будем.

Микромощные радиопередатчики

Делай что хочешь, но так, чтобы не лишиться этой возможности.

Аркадий Давидович

В эту категорию попадают все радиопередатчики, у которых выходной сигнал в антенне имеет мощность до 10…50 мВт. Например, максимальная мощность радиопередатчика в брелке для дистанционного управления сигнализацией не превышает 25 мВт. Такие передатчики не требуют регистрации, так как их зона действия ограничена прямой видимостью и обычно не превышает 100 м. Для некоторых бытовых применений, с которыми вы сможете познакомиться на практике, такого расстояния вполне достаточно.

Ретрансляция звука телевизора или магнитофона

Этот довольно простой передатчик может использоваться совместно с любым бытовым радиоприемником (самодельным или промышленным), имеющим отечественный УКВ диапазон (65,8…73,0 МГц). Его основное назначение — ретрансляция по радиоканалу звукового сопровождения от телевизора, магнитофона (плеера) или звуковой карты компьютера. Передатчик (рис. 12.14) подключается к линейному выходу источника звукового сигнала.

Рис. 12.14. Схема передатчика-ретранслятора (а) и вид монтажа (б)

Например, в телевизоре им может являться выход, предназначенный для подключения наушников. В этом случае вы сможете слушать звуковое сопровождение, не мешая окружающим отдыхать и не путаясь в длинных соединительных проводах от наушников. Антенной радиопередатчика является телескопический штырь от любого бытового радиоприемника или можно использовать толстый медный провод длиной 30 см (диаметром 2–3,5 мм).

Схема передатчика — классический автогенератор, работающий прямо на антенну. Конденсатор С8 уменьшает влияние антенны на частоту генератора.

Частотная модуляция осуществляется за счет изменения режима работы транзистора (при этом меняются его внутренние емкости).

Приведенный вариант передатчика имеет автономное

питание (от двух любых гальванических элементов типоразмера ААА) и потребляет ток не более 1,2 мА. Это обеспечивает его непрерывную работу в течение не менее 1000 ч. А мощности передатчика вполне достаточно для приема сигнала в радиусе 15…30 м. При желании можно увеличить питающее напряжение до 9 В, соответствующим образом увеличив номиналы резисторов R2, R3.

Топология печатной платы и расположение элементов показаны на рис. 12.15.

Рис. 12.15. Топология печатной платы (а) и расположение элементов (б)

При монтаже использовались следующие радиодетали: подстроечный резистор R1 типа СПЗ-19а (или СПЗ-19б), все постоянные резисторы С2-23; подстроечный конденсатор С4 типа КТ4-23 (или КТ4-256), постоянные конденсаторы — любые малогабаритные керамические, например типа К10-17, К10-23 и т. п. Микропереключатель SA1 из серии ПД — он должен иметь боковые выводы, предназначенные для распайки прямо в плату (на них он и закрепляется). Для установки элементов питания использован унифицированный пластмассовый отсек (его удобнее купить уже готовым).

Катушку L1 придется изготовить самостоятельно. Она бескаркасная и наматывается на оправке диаметром 5 мм обмоточным проводом (ПЭВ- ПЭЛ) диаметром 0,7…1,0 мм — всего 7 витков. В качестве временного каркаса для намотки можно взять стержень от гелевой авторучки — он как раз имеет нужный диаметр.

Убедиться в работе автогенератора можно по любому индикатору поля, расположенному рядом с антенной. Настройка схемы проводится по радиоприемнику и заключается в выборе рабочей частоты передатчика на незанятом участке УКВ диапазона, после чего устанавливаем уровень модулирующего звукового сигнала резистором R1 так, чтобы не было заметно искажений звука в приемнике.

Прослушивание телефонного разговора

Схема передатчика приведена на рис. 12.16. Это устройство позволяет дистанционно прослушивать телефонные разговоры, которые ведутся на вашем телефонном аппарате. В нем роль антенны выполняют провода телефонной линии. Без применения внешней антенны WA1 радиус действия с большинством бытовых радиоприемников, имеющих УКВ диапазон, — до 50 м. Для увеличения дальности, кроме применения антенны (подойдет отрезок любого многожильного провода длиной 30…40 см), необходимо использовать приемник с высокой чувствительностью.

Рис. 12.16. Схема УКВ ЧМ передатчика (а) и печатная плата для его сборки (б)

В передатчике выполняется частотная модуляция, и он рассчитан на работу в диапазоне частот 63…80 МГц. Этот диапазон выделен для музыкальных радиостанций, но даже в крупных городах на краях его есть участки еще не занятые. Чтобы радиовещательные станции не мешали прослушиванию разговора, наш передатчик настраивается на любые свободные частоты.
