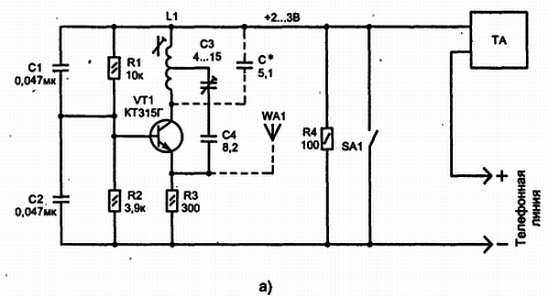

Схема включается в разрыв телефонной линии между телефонным аппаратом, как это показано (обязательно с учетом полярности). Она питается от линии только во время разговора, когда поднята телефонная трубка и в цепи через резистор R4 протекает ток.

Частотная модуляция в передатчике получается за счет изменения внутренней емкости транзистора. Это происходит при колебаниях напряжения питания схемы за счет протекания тока в линии ТА при разговоре.

При сборке использованы следующие детали: конденсаторы С1 и С2 могут иметь номиналы 0,022…0,068 мкФ, подстроечный конденсатор С3 типа КПКМ, а остальные резисторы и конденсаторы могут быть малогабаритными любого типа. Катушка L1 наматывается на каркас диаметром 5 мм проводом ПЭВ 0,23 мм и содержит 5 + 5 витков. Транзистор КТ315Г

можно заменить на КТ3102А, а использовать другие транзисторы не рекомендуется, так как при этом сильно возрастает уровень гармоник, которые могут создавать помехи в других диапазонах. При указанных на схеме деталях уровень второй гармоники передатчика меньше на 40…45 дБ относительно основной частоты.

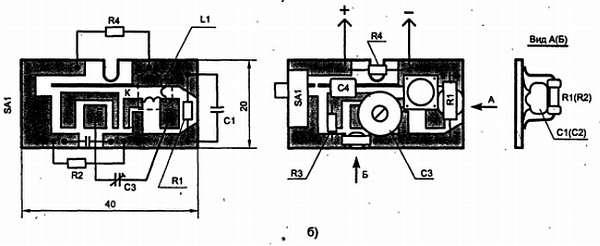

Схема передатчика была собрана на односторонней печатной плате (без отверстий) размером 20 х 40 мм, к контактным площадкам которой припаиваются элементы (рис. 12.16, б). Для увеличения плотности монтажа некоторые элементы располагаются друг над другом, например, транзистор VT1 находится под конденсатором С3. Размеры платы позволяют разместить ее в корпусе стандартного телефонного гнезда.

Перед настройкой передатчика необходимо подключить его к телефонной линии и при снятой трубке замерить напряжение на резисторе R4 — оно должно быть в диапазоне от 2 до 3,5 В. Если напряжение окажется больше, то следует уменьшить сопротивление этого резистора.

Настройка схемы заключается в перестройке автогенератора сердечником катушки L1 (сердечник может быть из высокочастотного феррита 100HH) на нужную частоту УКВ диапазона, а после этого конденсатором С3 надо подстроить передатчик, контролируя прием по качеству звука на слух. Настройку на нужную частоту, если нет высокочастотного ферритового сердечника, можно выполнить и подбором емкости контура, показанного на схеме пунктиром, или раздвигая витки катушки, но это менее удобно.

Радиомикрофон на одном транзисторе

Радиомикрофонами называют все устройства, способные передавать звуковую информацию по радиоканалу. Два варианта схем для превращения микрофона в радиомикрофон показаны на рис. 12.17. Они могут питаться от любых батареек с общим напряжением 3 В. Напряжение питания можно увеличить до 6…9 В, но в этом случае резистор в цепи базы транзистора потребуется увеличить до 15 кОм, а резистор в цепи эмиттера — до 820… 1000 Ом. Антенной может служить отрезок любого гибкого (многожильного) провода длиной 20…30 см. Для того чтобы параметры антенны меньше влияли на работу автогенератора, связь ее с колебательным контуром сделана индуктивной.

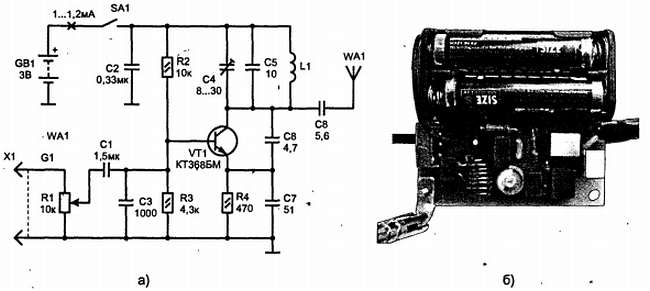

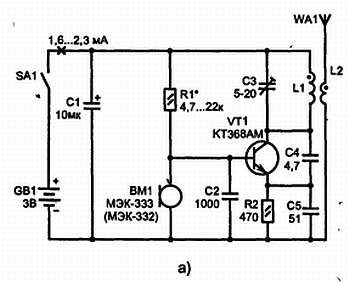

Рис. 12.17. Варианты выполнения радиомикрофона на одном транзисторе для разных типов электретных микрофонов

Катушка L2 наматывается над L1 — все данные для намотки приведены на рис. 12.18.

Рис. 12.18. Унифицированная конструкция каркаса и намотка катушек L1—L2 (а), их намоточные данные (б) и внешний вид

Для изготовления катушек удобно использовать унифицированный каркас из термостойкой пластмассы

диаметром 5 мм, показанный на рисунке, но в крайнем случае подойдет любая оправка из диэлектрика с таким же диаметром (например, стержень от гелиевой авторучки).

Кроме указанных на схеме электретных микрофонов, скорее всего подойдут и другие типы, например аналогичные импортные (см. главу 7). Все постоянные конденсаторы — малогабаритные керамические (К 10–17, К10-23 и т. п.), подстроечный конденсатор — типа КТ4-23 (или КТ4-256).

Для монтажа элементов можно воспользоваться контактной колодкой с лепестками или универсальной макетной платой, вырезав ее под имеющийся подходящий корпус.

Чтобы получить приемлемые параметры, за простоту схемы в радиотехнике довольно часто приходится платить сложностью настройки. Это и неудивительно, ведь работа всей схемы зависит от конкретного транзистора, который может иметь существенный разброс по коэффициенту усиления и другим паспортным характеристикам. Но, в конечном итоге, повозившись некоторое время и поэкспериментировав с номиналами элементов, эту схему можно заставить хорошо работать и с другими высокочастотными транзисторами, кроме тех, что указаны на рисунках. Ведь перед вами классический вариант автогенератора, собранного по схеме так называемой «емкостной трехточки». Транзистор VT1 включен как усилитель с общей базой — по высокой частоте конденсатор в цепи базы «закорачивает» ее на общий провод. Это позволяет такому каскаду работать вплоть до частот, близких к граничной частоте транзистора (у транзисторов из серии КТ368 граничная частота составляет не менее 900 МГц). Обратная связь осуществляется конденсатором, установленным между коллектором и эмиттером.

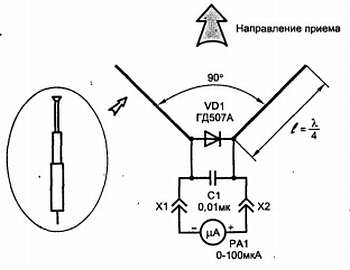

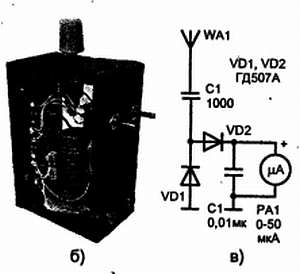

Несколько слов о настройке. Рабочая частота передатчика зависит от параметров контура в цепи коллектора VT1. Она настраивается подстроечным конденсатором на свободный от радиовещательных станций участок УКВ ЧМ диапазона (88… 108 МГц).

Радиомикрофоны повышенной чувствительности

Здесь будут описаны два варианта радиомикрофонов, обладающих повышенной звуковой чувствительностью, но отличающихся дальностью действия. Они могут использоваться, например, для дистанционного прослушивания комнаты. Это возможно благодаря тому, что сигнал с микрофона усиливается дополнительным каскадом на транзисторе. Частотная модуляция получается, как и в предыдущей схеме, за счет изменения внутренней емкости транзистора при изменении его режима.

Схемы, приведенные на рис. 12.19 и 12.20, очень похожи и отличаются только наличием одного дополнительного каскада ВЧ усилителя мощности. Это позволяет для их сборки воспользоваться одной и той же печатной платой, показанной на рис. 12.21 (если вас устроит дальность связи, оконечный каскад усилителя мощности можно не устанавливать). Потребляемый ток схемой составляет не более 2,4 мА — без оконечного усилителя, и 14 мА — при установке оконечного каскада, как это показано на рис. 12.20.

< image l:href="#"/>

Рис. 12.19. Радиомикрофон с повышенной чувствительностью

Рис. 12.20. Радиомикрофон с увеличенной дальностью действия

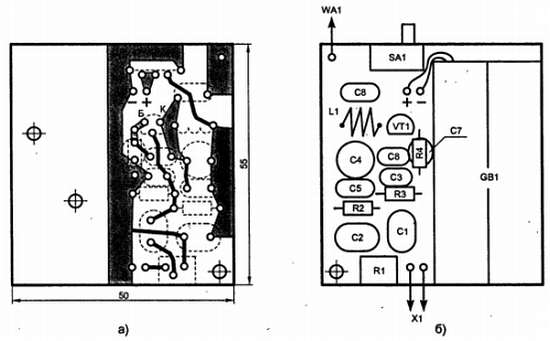

Рис. 12.21. Топология печатной платы и вид монтажа элементов

<
