Для монтажа схемы можно воспользоваться печатной платой, показанной на рис. 12.32.
Рис. 12.32. Топология печатной платы, и расположение элементов приемника
На основе этого приемника можно сделать и многоканальную систему дистанционного управления, если на выходе НЧ-усилителя установить частотно-избирательные элементы (фильтры), а передатчик модулировать разной частотой (в
В условиях города срабатывание звуковой сирены многих раздражает, особенно если это происходит ночью. Ночная сирена вряд ли привлечет внимание окружающих с целью поимки воров. За рубежом уже давно практикуются штрафы за ночной шум, которые могут доходить до $2000. Другой альтернативы, кроме как подключать охрану к системе оповещения по радиоканалу, скоро не будет и у нас в стране.
Для работы охранных устройств с оповещением по радиоканалу в КВ диапазоне предназначена фиксированная частота 26,945 МГц, на которую и следует приобрести кварцевый резонатор (ZQ1).

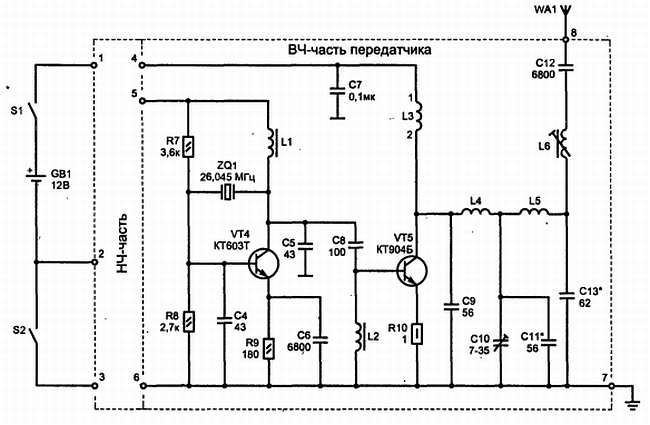

На рис. 12.33 приведена высокочастотная часть передатчика, предназначенного для создания радиоканала при охране автомобиля, гаража или другого удаленного на расстояние до 500… 1000 метров объекта.
Рис. 12.33. Электрическая схема высокочастотной части передатчика

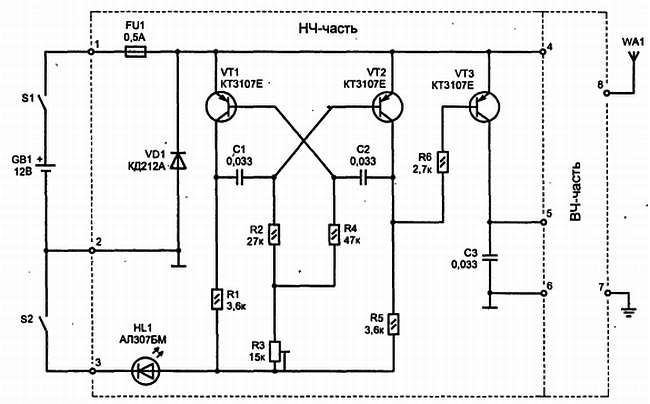

Сам передатчик содержит три каскада. На первый каскад — задающий генератор с кварцевой стабилизацией частоты на транзисторе VT1, постоянное питание подается от блока формирования временных интервалов (обычно выполняемого на цифровых микросхемах) только при срабатывании охранных датчиков.
Высокочастотный сигнал с автогенератора через промежуточный усилитель на VT2 (буферный усилитель) поступает на оконечный усилитель мощности VT4. У промежуточного усилителя коллекторный контур настраивается с помощью сердечника катушки L2 на первую гармонику задающего генератора. Катушка L2 имеет неполное включение, что увеличивает добротность контура.
Усилитель на VT2 позволяет уменьшить влияние изменения режима оконечного каскада на работу задающего автогенератора, а также обеспечивает достаточный уровень сигнала для работы усилителя мощности. Это позволяет получить на выходе импульсную ВЧ мощность, подводимую к антенне около 2 Вт (100 % модуляция).
Импульсная модуляция ВЧ-сигнала осуществляется в каскаде промежуточного усиления при помощи транзистора VT3. Конденсаторы С5 и С6 обеспечивают заваливание фронтов выходного сигнала, рис. 12.34. Это необходимо, чтобы ограничить спектр на выходе передатчика, ведь отведенная полоса канала всего 10 кГц.
Рис. 12.34. Форма выходного сигнала передатчика
Оконечный усилитель работает в режиме класса С — он самый экономичный, что позволяет выходному транзистору быть постоянно подключенным к питанию. Ведь когда на его вход не приходят ВЧ-импульсы — тока в цепи не будет. А для согласования каскада усилителя с низким входным импедансом (сопротивлением) антенны и уменьшения уровня
Выход передатчика соединяется с антенной высокочастотным кабелем с 50-омным волновым сопротивлением через разъем XW1. Вблизи от антенны расположено согласующее устройство, состоящее из катушки L6 (в экране). Длина соединительного кабеля от согласующего устройства до основного блока составляет 1,64 м, или кратна этому значению (3,28 м).

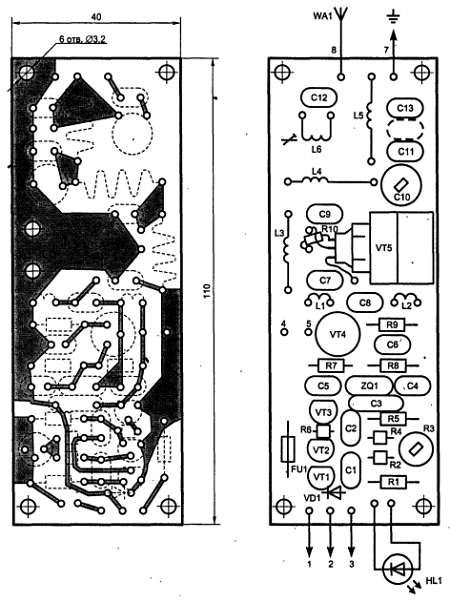

Все остальные элементы высокочастотной части схемы располагаются на печатной плате из одностороннего стеклотекстолита толщиной 1,5…2 мм с размерами 115 х 35 мм, рис. 12.35. Она помещается в экранированном отсеке корпуса блока охраны.
Рис. 12.35. Топология печатной платы и расположение элементов высокочастотной части передатчика
В схеме применены детали: резисторы типа С2-23, постоянные конденсаторы К10-17, при этом СЗ — С7, С12, С14 и С16 выбираются с минимальным ТКЕ (М75, М47, МЗЗ), подстроечные С13 и С15 типа КТ4-236 или КТ4-216. Использован кварцевый резонатор РК169МВ-14ЕП-26945К-В. Транзистор VT4 можно заменить на КТ925Б.

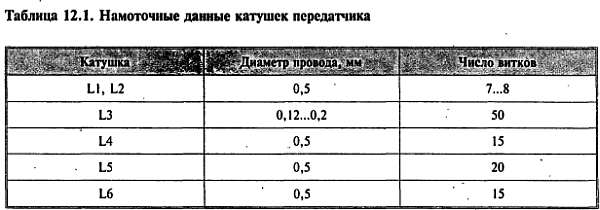

Катушки выполняются на диэлектрических каркасах диаметром 5 мм проводом ПЭЛ-2 или ПЭТВ-2 — их намоточные данные приведены в табл. 12.2.
Каркасы имеют внутреннюю резьбу М4 для ферритовых сердечников. Подстроечные сердечники могут быть из любого высокочастотного феррита. А для тоге, чтобы сердечники катушек от вибрации при эксплуатации не смещались, их до вкручивания в каркас катушки (при настройке) смазываем несохнущим вязким герметиком.

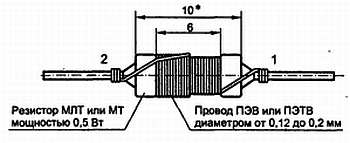

Намотка выполняется виток к витку, после чего у всех катушек провод фиксируется клеем «Момент», БФ-4 или БФ-2. Катушка L4 должна иметь конструкцию, которая обеспечивает ее горизонтальное расположение на плате (она аналогична показанной на рис. 12.18) — это снижает влияние полей близко расположенных катушек друг на друга. Конструкция дросселя L3 уже была показана на рис. 12.29.
На корпусе передатчика устанавливается высокочастотное гнездо XW1 (розетка приборная) типа СР-50-73Ф ГУ3.640.073Сп, а на кабеле от согласующего с антенной устройства — вилка кабельная СР-50-74Ф ГУ3.640.706Сп.
Антенна соединяется с согласующим устройством гибким многожильным проводом (длиной 100…200 мм), рис. 12.36.
Рис. 12.36. Антенна с согласующим устройством
Соединение с блоком передатчика осуществляется высокочастотным кабелем РК50-2-16 или аналогичным.
Антенна передатчика может иметь два варианта исполнения. Оба обеспечивают ее скрытую установку внутри салона автомобиля (вблизи стекла). Это хотя и сильно снижает эффективность (КПД) антенны, но зато исключает повреждение радиоканала системы до срабатывания охраны.
