Первый вариант выполняется из стальной проволоки длиной примерно 140…160 см и диаметром 1,5–2 мм, что позволяет ее расположить над стеклом по дуге и закрепить концы стержня под уплотнительную резиновую прокладку стекла переднего или заднего вида. Она не мешает обзору водителя, а снаружи автомобиля при близком рассмотрении будет казаться, что стекло имеет в этом месте внутреннюю трещину.
Второй вариант может быть установлен только вблизи стекла заднего вида, а для изготовления антенны взят трехпроводный телефонный кабель, имеющий форму пружинящей спирали (ее удобно закрепить вблизи стекла по диагонали с помощью резиновых присосок). Такой провод используют в отечественных телефонных аппаратах для соединения разговорной трубки с аппаратом. Все провода спаиваются между собой и соединяются с согласующим устройством.
Согласующее

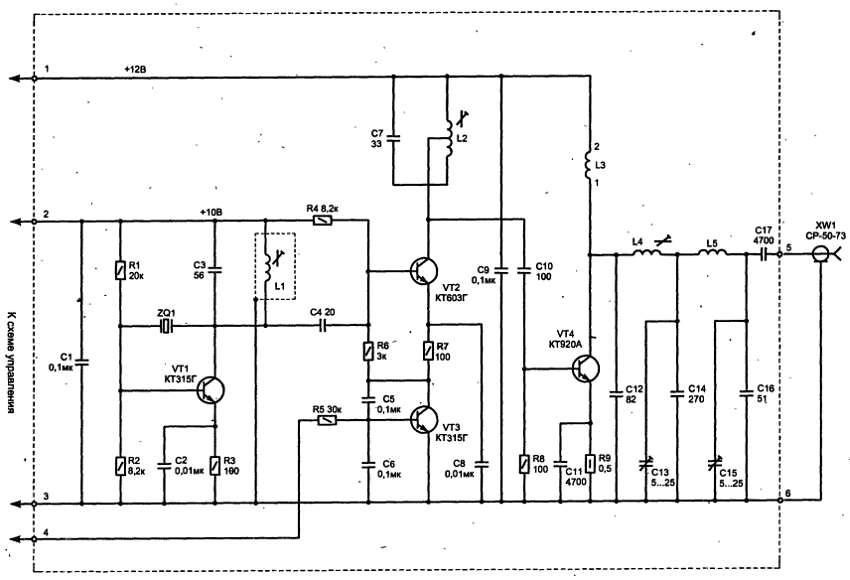

Настройка передатчика, как всегда, начинается с задающего кварцевого автогенератора. Для этого между выводами 1 и 2 схемы временно устанавливается резистор номиналом 150 Ом, а также перемычка между выводами 1–4. Питание подается на выводы 1 (+12 В) и 3 (общий провод) при подключенном эквиваленте антенны. Далее, вращая подстроенные сердечники L1, L2 и L4, добиваемся на выходе (на эквивалентной нагрузке) максимальной амплитуды сигнала.
Для обеспечения надежной работы передатчика задающий автогенератор настраивается на точку максимальной устойчивости колебаний, как это было уже описано ранее. При этом необходимо помнить, что работа передатчика в режиме непрерывного сигнала (без модуляции несущей) допускается кратковременно (не более 1 мин), так как транзистор VT4 не имеет теплоотвода — при усилении импульсно-модулированного сигнала он и не нужен.
Низкочастотный вольтметр, на нагрузке после детектора (гнездах X1—Х2, рис. 12.10), будет измерять амплитуду напряжения Um. Определив ее с помощью осциллографа или вольтметра, можно посчитать выходную мощность передатчика (Вт) по формуле:
где: U — действующее значение напряжения сигнала, В;
Um — амплитуда сигнала на нагрузке, В;
R — сопротивление нагрузки, Ом.
Если измеренная мощность будет меньше чем 1,8 Вт (из-за низкого коэффициента усиления транзистора VT4), то вместо резистора обратной связи по постоянному току R9 можно установить перемычку. В схеме конденсаторы, отмеченные «*», могут потребовать подбора.
Рабочая, частота передатчика не должна отклоняться от номинальной 26945 кГц более чем на 134 кГц (измеряем частотомером на эквиваленте нагрузки в режиме кратковременной работы передатчика без модуляции). Окончательная настройка выполняется при подключенной цифровой схеме блока управления.

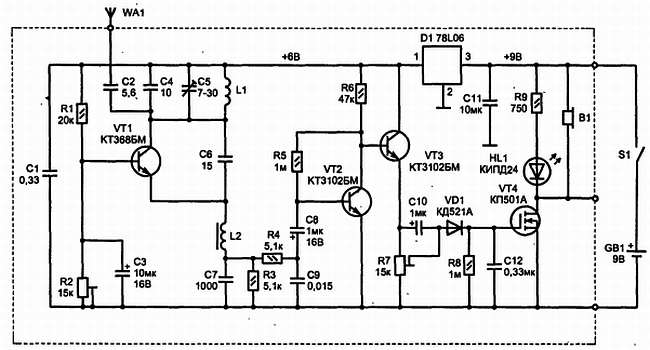

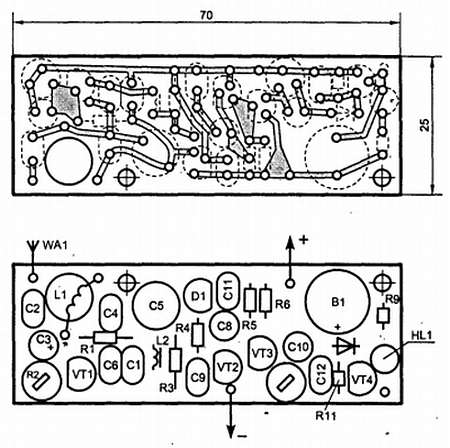

Приемник на фоне помех и других сигналов должен выделить «свой» и включить звуковое оповещение хозяина. Дальность устойчивого приема на открытой местности составляет не менее 1 км, но в условиях большого городе из-за отражений и поглощения сигнала препятствиями, а также высокого уровня помех в эфире это расстояние может уменьшиться. Вариантов приемника может быть несколько, например те, что описаны в книге [6), а схема дешифратора связана с принципом формирования идентификационного кода. Но к его изготовлению следует приступать только после знакомства с цифровыми способами обработки информации и соответствующими микросхемами. К тому же такую схему довольно сложно качественно настроить без осциллографа. Ведь надо контролировать форму модулирующих импульсов.
1. Белоусов О. Кварцевые генераторы. — Минск: Радиолюбитель, 2000, №№ 6 и 7, стр. 29.
2. Миль Г. Электронное дистанционное управление моделям и./Пер. с нем. В. А. Пальянова. — М.: ДОСААФ, 1980.
3. Шустов М. А. Практическая схемотехника. 450 полезных схем радиолюбителям. Книга 1. — М.: Альтекс-А, 2001.
4. Андрианов В. И., Бородин В. А., Соколов А. В. «Шпионские штучки» и устройства для
5. Информация о распределении радиочастот http://www.grfc.ru/index.phtml
6. Шелестов И. П. Радиолюбителям: полезные схемы. Книга 2. — М.: СОЛОН-Р, 2001.
Глава 13
ОСНОВЫ СХЕМОТЕХНИКИ ИЛИ КАК ПРИДУМАТЬ СХЕМУ
Любой электронный элемент сам по себе — вещь довольно бессмысленная, поскольку в отдельности его вряд ли удастся использовать. Только соединение элементов в электрические схемы по определенным правилам позволяет строить работоспособные конструкции, добиваться от них желаемых результатов.
Этой областью радиоэлектроники занимается отдельное техническое направление — схемотехника. Современная схемотехника накопила знания не только о том, как соединять отдельные (дискретные) элементы. Проделана большая работа, в результате которой появились элементы, включающие части готовых электрических схем, — интегральные микросхемы. В этой главе мы познакомимся с интересными схемотехническими идеями, реализованными на дискретных элементах и на микросхемах.
Зачем нужны тиристоры и симисторы
Достаточно, чтобы слова выражали смысл.
Эти полупроводниковые приборы появились уже после изобретения транзисторов и быстро нашли свое место в электронной силовой технике. Сегодня тиристорные регуляторы применяются для преобразования электрической энергии, для управления мощными электродвигателями, нагревателями и другими нагрузками в автоматических системах. Они позволяют коммутировать большие токи при минимальной мощности управления и очень стойки к перегрузкам. Так как нам с такими элементами не раз придется столкнуться на практике, давайте познакомимся с ними поближе.
Наиболее часто можно встретить четыре разновидности тиристоров: динисторы, симисторы, тринисторы (обычные и запираемые). Самый простой из них — двухэлектродный прибор: динистор. Его условное обозначение и устройство показаны на рис. 13.1.
Рис. 13.1. Упрощенное внутреннее строение, условное обозначение на схеме и вольт-амперная характеристика динистора
Как видно из этого рисунка, динистор представляет собой 4-слойный полупроводник с чередующимися областями р- и n– типа. В отличие от биполярного транзистора, где имеется только два р-n– перехода, у тиристора их уже 3, из-за чего появляются особые свойства. В обычном состоянии динистор ведет себя как обратносмещенный полупроводниковый диод, то есть диод, включенный в обратном направлении, — он не проводит ток. Кстати, отличие динистора от диода в этом состоянии все же есть: он не проводит ток в обе стороны. Но — до определенного предела. Если в схеме, показанной на рис. 13.1, повышать напряжение источника G1 до значения, равного напряжению включения (Uвкл), динистор откроется, и его сопротивление скачком станет маленьким. Но самое интересное заключается как раз в другом: при открывании через динистор потечет ток, и напряжение на нем (в открытом состоянии) установится на уровне 1,4 В. Чтобы закрыть динистор, требуется снизить ток до уровня тока удержания (Iуд). Обратное включение динистора не имеет смысла, так как в этом положении его свойства не проявляются.
