Первое свойство заключается в отсутствии специального движителя, назначение которого выполняет сам двигатель. Это оказывается возможным потому, что тяга представляет собой реакцию частиц газа, отбрасываемых самим двигателем. Такое использование принципа прямой реакции присуще всем реактивным двигателям.
Второе свойство заключается в использовании для создания реактивной струи массы самого летательного аппарата, точнее массы топлива, находящегося на его борту. Это свойство, делающее двигатель независимым от окружающей среды, отличает ракетный двигатель от других типов реактивных двигателей.
Другие свойства ракетного двигателя
Так, второе основное свойство определяет характер рабочего тела — топлива, на котором работает ракетный двигатель. Мы говорим «топливо», имея в виду, что ракетный, как и всякий другой реактивный двигатель, является в настоящее время двигателем тепловым, т. е. совершает механическую работу за счет тепловой энергии, заключенной в рабочем теле и выделяющейся в результате химической реакции (обычно при сгорании топлива). Это не означает, что исключены другие типы ракетных двигателей, например двигателей, использующих электрическую или атомную энергию, но в настоящее время таких двигателей еще нет.
Так как работа ракетного двигателя не зависит от атмосферного воздуха, то, следовательно, химические реакции, протекающие в двигателе и приводящие к выделению тепловой энергии (в том числе и горение, если оно имеет место), должны происходить без его участия. Поэтому топливо ракетного двигателя должно заключать в себе все компоненты, необходимые для протекания реакции. В случае реакции горения топливо, следовательно, должно содержать как горючее, так и окислитель, т. е. кислород или кислородсодержащее вещество.
При этом топливо ракетного двигателя может быть как твердым, так и жидким, в связи с чем все ракетные двигатели (РД) делятся на две большие группы — двигатели на твердом топливе (пороховые РД) и двигатели на жидком топливе (жидкостно-реактивные, или ЖРД).
Двигатели на газообразном топливе, очевидно, исключаются, так как для хранения этих топлив необходимы либо огромные емкости, либо тяжелые баллоны для хранения газов под большим давлением, что для летательных аппаратов неприемлемо (газы могут применяться лишь в сжиженном виде).
Рассматривая свойства ракетных двигателей, мы пока отвлечемся от того, какое именно топливо сгорает в двигателе; об этом будет рассказано при описании разных ракетных двигателей. Сейчас для нас имеет значение только то, что в результате сгорания этого топлива из двигателя вытекает в атмосферу струя продуктов горения — горячих газов, создающая реактивную тягу.
Тяга ракетного двигателя
Создание реактивной тяги есть назначение всякого ракетного двигателя; поэтому величина тяги является важнейшей характеристикой двигателя.
Тяга современных ракетных двигателей колеблется от нескольких килограммов до десятков тонн, в зависимости от назначения и размеров двигателя.
Двигатели тяжелых дальнобойных ракет развивают тягу, превышающую тягу наиболее мощных паровозов, с могучей силой увлекающих за собой железнодорожные составы в тысячи тонн.

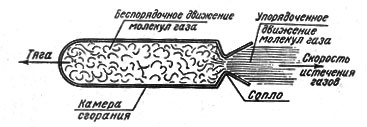

Фиг. 7. Принципиальная схема ракетного двигателя.
Как определить величину реактивной тяги? Обратимся для этой цели к фиг. 7, на которой представлена принципиальная схема ракетного двигателя.
Тяга
Так как масса равна весу, деленному на ускорение земного притяжения (g=9,81 м/сек 2), то для определения силы тяги служит следующая простая формула:
Каждый килограмм вытекающих в секунду газов создает тягу, численно равную, очевидно, 1/10 от скорости истечения. Эта тяга, носящая название удельной тяги или удельного импульса (размерность удельной тяги кг сек/кг), является основной характеристикой любого ракетного двигателя. Чем больше удельная тяга, т. е. чем большую тягу создает каждый килограмм газа, вытекающего в секунду из двигателя, тем совершеннее двигатель.
В современных ракетных двигателях скорость истечения колеблется от 1500 до 2500 м/сек, вследствие чего удельная тяга равна 150–250 кг сек/кг.
Какими же способами можно увеличить скорость истечения и вместе с нею удельную тягу проектируемого ракетного двигателя?
Скорость истечения газов из двигателя зависит от топлива, давления газов в двигателе и его конструкции.
Влияние топлива на скорость истечения сказывается в основном в том, что скорость истечения тем больше, чем больше теплотворная способность топлива, т. е. тепло, которое выделяет при сгорании каждый килограмм топлива.
Чтобы отчетливее представить себе влияние на скорость истечения теплотворной способности топлива, попробуем повнимательнее присмотреться к явлениям, происходящим в любом ракетном двигателе, т. е. к рабочему процессу двигателя.
Пусть в двигателе произошла химическая реакция (будем считать для определенности — сгорание), в результате которой выделилось какое-то количество тепла.
Вследствие этого газообразные продукты реакции — пары углекислоты, пары воды, азот и др. — сильно нагреваются, так что температура их достигает 2500 °C и более. Мы знаем из физики, что температура газа есть мера скорости движения его молекул; когда газ очень нагрет, то молекулы его движутся с очень большими скоростями. Однако непосредственно эту скорость движения молекул газа использовать для создания реактивной тяги нельзя, потому что молекулы внутри двигателя движутся беспорядочно, неорганизованно, во всех направлениях; имеет место так называемое тепловое движение молекул. Каждая молекула, отражаясь от стенок двигателя, создает, конечно, микроскопическую реактивную силу, но суммарная равнодействующая — результат бесчисленного множества таких молекулярных ударов, равна нулю. Благодаря хаотичности движения молекул давление на все стенки двигателя одинаково и никакого реактивного эффекта не получается.
