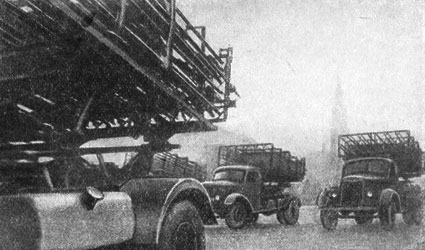

Фиг. 9. Гвардейские минометы («катюши») на Красной площади.
Большой вес обычного артиллерийского орудия объясняется массивностью основных элементов этого орудия — ствола, в котором при выстреле газы развивают давления в тысячи атмосфер, необходимые для сообщения снаряду огромных ускорений, и станины, которая должна воспринимать значительные усилия отдачи при выстреле.
Ракетное орудие не имеет ствола, нагруженного изнутри высоким давлением газов, так как сгорание пороха происходит не в орудии, а в самом снаряде. По этой же причине орудие не воспринимает никаких усилий отдачи. Роль ракетного орудия заключается лишь в сообщении должного направления ракетному снаряду при выстреле. Вследствие этого ракетное орудие
Это свойство ракетного орудия позволяет осуществлять залп несколькими ракетными снарядами с. помощью одной легкой установки представляющей собой сочетание нескольких ракетных орудий (фиг. 9). Установленный на автомобиле один такой пакетный миномет заменял большое число артиллерийских орудий. Благодаря значительно большей по сравнению с пушками подвижности этих установок и возможности в короткое время концентрировать большое число их в нужном месте, гвардейские минометы представляли собой грозное для врага оружие, позволявшее осуществлять неожиданно для него мощные огневые налеты.
После первого же успешного применения «катюш» в боях под Смоленском, в августе 1941 г., товарищ Сталин, предвосхитив их будущую роль в войне, сразу же дал указание всячески развивать этот новый вид вооружения, и оно получило самое широкое распространение в нашей армии.
Большой интерес ракетные орудия, благодаря их весьма малому весу, представляют также для самолетов (фиг. 10), так как создание артиллерийских орудий авиационного типа, т. е. весьма облегченных, представляет собой очень трудную задачу. Однако не меньшее достоинство ракетных орудий в качестве авиационных заключается в том, что они не передают самолету усилий отдачи. Для обычных орудий с увеличением калибра эти усилия становятся столь большими, что создают при выстреле значительные перегрузки самолета. Как показали испытания, легкие самолеты — истребители, — имеющие пушки, стреляющие вперед, при выстреле на мгновение почти останавливаются. Это резкое торможение, естественно, вызывает большие перегрузки в конструкции самолета, могущие привести к полному его разрушению, что иногда и наблюдалось. В то же время самолет средней величины, подобно изображенному на фиг. 11, может произвести залп ракетными снарядами среднего калибра, например, в 125 мм, равный по своей огневой мощи бортовому залпу эсминца, и это вовсе не скажется на его полете.
Наряду с этими несомненными достоинствами ракетные орудия имеют и весьма большой недостаток по сравнению с артиллерийскими — гораздо меньшую точность огня. Артиллерийский снаряд благодаря получаемому им в нарезном стволе орудия вращению обладает большой устойчивостью в полете. Ракетный же снаряд не обладает такой устойчивостью. Кроме того, незначительные изменения в характере горения пороха в ракетном двигателе такого снаряда, носящие случайный характер, значительно влияют на форму траектории. Правда, точность ведения огня ракетными снарядами с помощью ряда мер может быть значительно повышена. В частности, тщательная технология производства и строгий контроль обеспечивают тождественность пороховых зарядов и вследствие этого более или менее одинаковую работу двигателей разных снарядов, снарядам может быть сообщено вращение в полете и так далее. Тем не менее в настоящее время большой разброс при стрельбе из ракетных орудий не обеспечивает достаточной прицельности огня, который поэтому ведется только по сравнительно большим целям. Главной особенностью такого огня является его массированность.

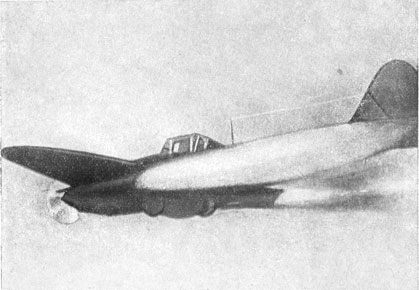

Фиг. 10. Залп ракетных орудий с самолета.
Следует отметить, что наряду с ракетными орудиями, предназначенными для стрельбы снарядами большого калибра, этой, так сказать, ракетной артиллерией, в годы войны применялось и индивидуальное ракетное оружие для стрельбы с ближних дистанций по технике (танкам и др.) и живой силе противника.
Развитие порохового ракетного двигателя связано не только с артиллерией.
На заре развития авиации, когда создание управляемых летательных аппаратов как легче, так и тяжелее воздуха во многом задерживалось из-за отсутствия легкого и достаточно мощного двигателя, взоры изобретателей не раз обращались к реактивному двигателю. Одними из первых в этом направлении были работы русских изобретателей Третесского и Соковнина, относящиеся к середине прошлого века, в которых предполагалось использование реакции струи пара или сжатого воздуха.
Приоритет в отношении идеи использования порохового ракетного двигателя для летательного аппарата
Как известно, Кибальчич был активным участником террористического акта, осуществленного народовольцами 1 марта 1881 г. Кибальчич изготовил бомбу, которой был убит Александр II. Находясь в камере смертников, двадцатисемилетний Кибальчич за десять дней до казни подал записку с изложением существа своего предложения, идея которого у него возникла, очевидно, в процессе работы над бомбой.
Фиг. 11. Ракетные снаряды пошли на цель.
Фиг. 12. Так выглядел бы в полете ракетный летательный аппарат Кибальчича.
По мысли Кибальчича, как подъем, так и полет его аппарата должен был осуществляться под действием реактивного эффекта струи газов, образующихся при горении пороха в специальном ракетном двигателе, который должен был поворачиваться для управления полетом (фиг. 12). Помимо того, что в своей записке Кибальчич впервые излагал идею управляемого ракетного полета, чрезвычайно важным и ценным было его указание, что в ракетном двигателе должен применяться медленно горящий порох, спрессованный в виде ряда цилиндрических шашек. Предложение Кибальчича не подверглось рассмотрению, так как чиновники полиции считали, что «это едва ли будет своевременно и может вызвать только неуместные толки» и решили приобщить его к «делу 1 марта». Записка Кибальчича была обнаружена в полицейских архивах, где она пролежала более 36 лет, только в августе 1917 года.
Пороховой ракетный двигатель не нашел себе применения в качестве авиационного главным образом потому, что такой двигатель работает лишь в течение нескольких секунд или даже десятых долей секунды, а регулирование его тяги, необходимое для осуществления управляемого полета, представляет значительные трудности.
Тем не менее пороховой ракетный двигатель довольно широко применялся в авиации во время войны и применяется сейчас. Однако он служит не в качестве основного двигателя самолета, обеспечивающего его полет, а в качестве вспомогательного двигателя, тяга которого используется лишь при необходимости. Такая необходимость в эксплоатации может встретиться, например, когда требуется осуществить взлет перегруженного самолета, либо взлетная площадка мала (применение порохового двигателя может вдвое сократить разбег при взлете), загрязнена и так далее. В этих случаях пороховой двигатель носит название стартового (фиг. 13). В частности, пороховой двигатель может быть использован для запуска самолета или снаряда с прямоточным воздушно-реактивным двигателем, который не в состоянии обеспечить самостоятельный старт.
Пороховой двигатель может быть использован и в качестве ускорителя, когда он включается с целью кратковременного увеличения скорости полета; например, когда нужно догнать противника или уйти от него.
Часто после использования пороховые двигатели сбрасываются; для этой цели они размещаются под крылом самолета (фиг. 14).

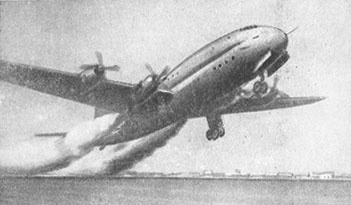

Фиг 13. Взлет пассажирского самолета с помощью стартовых ракет (ракеты размещены в фюзеляже).

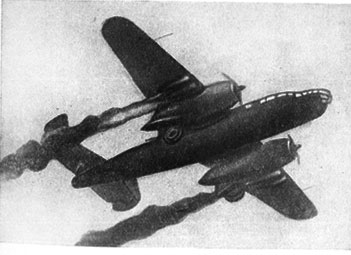

Фиг. 14. Пороховые ракетные двигатели под крылом бомбардировщика.
Преимущества порохового РД в качестве вспомогательного авиационного двигателя заключаются в его простоте, дешевизне, безотказности, малом весе и вместе с тем значительной тяге, которую такой двигатель развивает в течение короткого времени, что от него в данном случае и требуется.
В заключение следует упомянуть о попытках установить пороховой РД на различных автомобилях, мотоциклах, катерах и так далее, которые делались чаще всего с целью установления новых рекордов скорости и в рекламных целях. Научное и практическое значение этих попыток невелико, так как известно, что применение пороховых ракетных двигателей целесообразно лишь при больших скоростях передвижения, свойственных авиации и артиллерии. На фиг. 15 представлена схема рекордного автомобиля, имевшего сзади батарею пороховых ракетных двигателей. Испытания таких экипажей часто кончались катастрофой.
