Как устроен и работает пороховой ракетный двигатель
Основными конструктивными элементами порохового, как и любого другого ракетного двигателя, являются камера сгорания и сопло (фиг. 16).
Благодаря тому, что подача пороха, как и вообще всякого твердого топлива, в камеру сгорания представляет весьма трудную задачу, в пороховых РД весь запас топлива (пороха) размещается в камере сгорания и затем постепенно сгорает. Таким образом, объем камеры сгорания порохового РД определяется количествам размещаемого в ней пороха. По этой причине количество пороха в двигателе не может быть очень большим и пороховой РД обычно работает только несколько секунд (а иногда даже доли
Порох принадлежит к так называемым метательным взрывчатым веществам, которые в отличие от бризантных взрывчатых веществ не производят дробящего действия при своем разложении. Это объясняется значительно более медленным течением реакции разложения метательных ВВ. Тем не менее скорость горения пороха в стволах артиллерийских орудий весьма значительна. Если бы порох, размещенный в ракетной камере, горел с такой же скоростью, то давление пороховых газов было столь велико, что несомненно разорвало камеру, прочность которой неизмеримо меньше прочности артиллерийских стволов.
Если произойдет такой разрыв камеры, то ракета, конечно, никуда не полетит. С другой стороны, если порох будет гореть очень медленно, то секундный расход газов, а следовательно и тяга, будут малы. Поэтому должны быть приняты специальные меры, обеспечивающие нужную скорость горения пороха в камере сгорания РД. Эти меры в основном сводятся к определенной технологии изготовления пороха для ракетных двигателей.
Как известно, порох был изобретен в XIV веке. Этот порох, так называемый черный, представлял собой смесь селитры, серы и угля и в таком виде применялся в течение более 500 лет. Около 100 лет тому назад был изобретен так называемый бездымный порох, который имеет ряд преимуществ перед черным — он, как показывает его название, не образует дыма и, что очень важно, выделяет больше тепла при сгорании, что в случае ракетного двигателя обеспечивает большую скорость истечения и потому большую тягу. К числу бездымных порохов относятся пироксилиновый, нитроглицериновый и другие пороха. Они отличаются от черного пороха тем, что представляют собой уже не смесь, а однородные химические соединения, которые при реакции горения разлагаются, выделяя значительное количество тепла и образовывая много пороховых газов. В ракетных двигателях в настоящее время обычно применяются различные сорта бездымного пороха. Черный порох иногда применяется в простейших ракетах — фейерверочных и других.

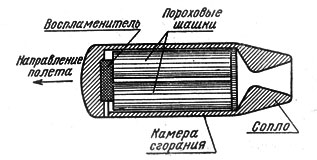

Фиг. 16. Схема порохового ракетного двигателя.
Химическая реакция разложения взрывчатых веществ протекает чрезвычайно быстро. При вспышке взрывчатое вещество разлагается за тысячные и даже десятитысячные доли секунды, скорость детонационной волны достигает тысяч метров в секунду. Но если горение распространяется по заряду с небольшой скоростью, то реакция разложения протекает несравненно медленнее.
Если мы, например, изготовим из бездымного пороха плотный стержень и на открытом воздухе подожжем его с одного конца, то такая пороховая «свечка» будет постепенно сгорать ее скоростью около 1 мм/сек. Правда, для этой цели нужно будет тщательно проследить за тем, чтобы пламя не перебросилось вдоль по стержню по его наружной поверхности, для чего эту поверхность нужно плотно покрыть каким-нибудь изолирующим материалом.
Если мы теперь изготовим из пороха шар и подожжем его с поверхности, то время горения шара, очевидно, будет тем больше, чем больше сам шар. Если наш шар, например, будет иметь радиус 6 см, то он сгорит приблизительно за 1 минуту (вспомните свечку); если же радиус шара будет равен 12 см, то горение пороха будет длиться уже 2 минуты и так далее.
Чем меньше будут пороховые зерна, тем быстрее сгорит порох, так что тонкая пороховая пыль сгорит почти мгновенно, произойдет вспышка, так как химическая реакция будет протекать сразу по огромной суммарной поверхности мельчайших частиц. Следует отметить, что даже сравнительно медленно горящие вещества при сильном размельчении ведут себя так же (взрывается угольная пыль, мука и т. д.). Поэтому время сгорания пороха можно изменять, подбирая размер пороховых зерен. Пистолетный и ружейный порох делается очень мелким, так как в этом случае сгорание должно быть почти мгновенным; артиллерийский порох состоит обычно из довольно больших кусков (с кулак) шарообразной или цилиндрической формы, так как сгорание его должно длиться несколько сотых долей секунды, пока снаряд движется по стволу орудия (фиг. 17).
Судя по вышесказанному можно предположить, что зерна пороха для ракетных двигателей должны быть очень крупными. Первое время, однако, порох для ракет изготовлялся из мельчайших частиц (пороховая мука), но только плотно спрессованных. При таком прессовании внутри порохового заряда сохраняются небольшие воздушные каналы, по которым распространяется горение. Вследствие этого время сгорания получалось гораздо меньшим, чем при сплошном стержне, так как поверхность горения получалась большей. Вместе с тем, вспышки не получалось, если только порох был спрессован достаточно

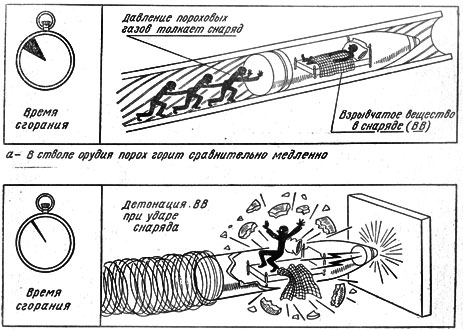

Фиг. 17. Горение и детонация.
В последнее время сплошная набивка порохом почти не применяется и используется лишь для простейших ракет. Дело в том, что набивные заряды из черного пороха очень чувствительны к атмосферным условиям, в особенности к температуре окружающего воздуха. На холоде или от тряски заряд может растрескаться и, кроме того, между стенкой камеры сгорания и зарядом может образоваться зазор. Все это приводит к резкому уменьшению времени сгорания пороха и вследствие этого к разрыву ракеты. Поэтому в настоящее время пороховой заряд обычно составляется из одной или нескольких шашек в виде полых цилиндров (фиг. 18), а иногда из нескольких сплошных шашек с изолированной каким-либо покрытием наружной поверхностью (такие шашки горят только с торца). Горение полых цилиндрических шашек происходит как по наружной, так и по внутренней поверхности, так что уменьшение наружной поверхности по мере выгорания пороха компенсируется увеличением поверхности горения изнутри трубки. Вследствие этого общая поверхность горения, а потому давление в камере сгорания и тяга двигателя остаются почти постоянными. Иногда для этой цели применяется так называемый профильный порох, как, например, показанный внизу на фиг. 18 (применяются и более сложные формы сечения пороховых трубок), е котором выгорание пороха с торцов компенсируется увеличивающейся поверхностью горения изнутри каналов в порохе.
Следует особенно подчеркнуть, что приготовление порохового заряда даже для простейших ракет является весьма сложным и опасным процессом и никоим образом не должно производиться неопытными людьми.
Фиг. 18. Продолжительность сгорания пороха, а следовательно, и давление в камере, зависят от формы зерен (шашек) пороха.
Воспламенение пороха осуществляется обычно с помощью электричества (фиг. 19); в начале поджигается специальный воспламенитель (чаще всего из черного пороха), от которого уже воспламеняется основной заряд. В результате горения пороха в камере сгорания образуются пороховые газы, имеющие большое давление и высокую температуру. В состав этих газов входят углекислота, угарный газ, водород, азот, пары воды и др.

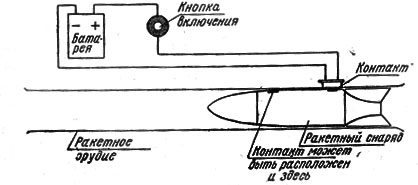

Фиг. 19. Схема электрического запала пороха при запуске ракетного снаряда.
Температура пороховых газов в камере сгорания достигает 2000–2500 °C; она зависит, главным образом, от теплотворной способности пороха, т. е. от количества тепла, которое выделяется при сгорании 1 кгпороха [7] .
Это количество тепла для современных ракетных порохов колеблется от 800 до 900 кал/кг. Следует заметить, что калорийность основной составной части бездымного пороха — нитроклетчатки — выше. Однако необходимость превращения последней в однородную желатинированную пороховую массу заставляет применять растворители, которые снижают калорийность пороха до указанного выше значения.
7
Эта температура зависит также от теплоемкости пороховых газов, времени сгорания и других факторов.
Теплотворную способность ракетных порохов и вместе с нею скорость истечения и тягу пороховых РД можно было бы повысить, если бы удалось подыскать такие растворители, которые устраняли бы взрывоопасность пороха и вместе с тем были сами достаточно калорийными. Жидкие топлива, применяющиеся в жидкостно-реактивных двигателях, обладают большей калорийностью, чем порох (примерно 1500–2000 кал/кг).
Давление пороховых газов в камере сгорания зависит от размеров проходного сечения сопла, точнее, от соотношения между поверхностью горения пороха и площадью этого сечения. Если бы сопло, через которое образующиеся пороховые газы вытекают в атмосферу, вообще отсутствовало, то давление в камере сгорания было бы очень высоким и достигало тысяч и даже десятков тысяч атмосфер.
