Ракетные танки
Шрифт:
– корпуса 5350
Ширина, мм 2230
Высота по крышу башни, мм 2250
Клиренс, мм 350
Ср. уд. давление на грунт, кг/см2 0,65
Двигатель:
– тип карбюраторный М-5
– максимальная мощность, л.с 400
Удельная мощность, л.с./т 34,8
Максимальная скорость, км/ч:
– на колесах 72
– на гусеницах 52
Запас хода, км:
– на колесах 300
– на гусеницах 200
Преодолеваемые препятствия:
– подъем, град 37-42
– крен, град 30-35
– ров, м 1,8-2,0
– стенка, м 0,55
– брод, м 0,9-1,0
Бронирование, мм:
– лоб корпуса и башни 13
Экипаж, чел 3
Вооружение:
Тип орудия
Тип пулеметов один 7,62 мм ДТ
Ракетное две танковые торпеды ТТ
Прицел ТСМФ, ПТ-1
Радиостанция 71-ТК-1

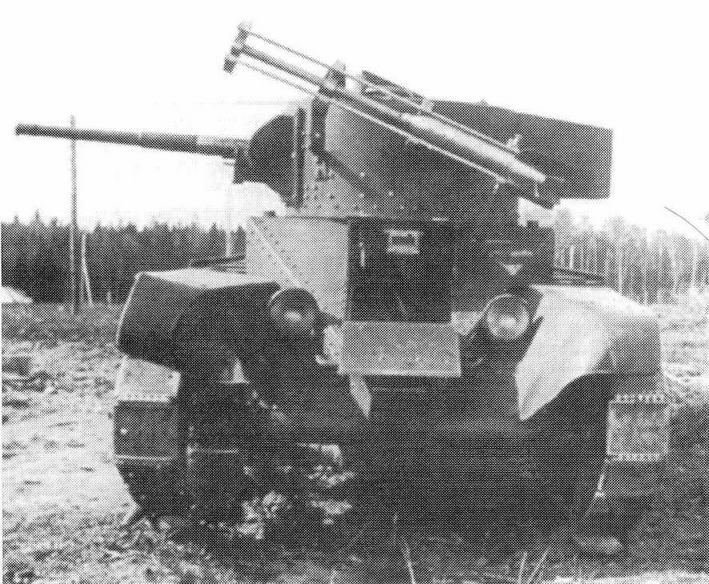

Опытный образец ракетной установки изготовлен на московском заводе № 37, а ее монтаж на танк БТ-5 был осуществлен на ХПЗ. Клепаная конструкция пусковой установки была выполнена по типу фермы, собранной из швеллеров. Каждая ракета хвостовой частью устанавливалась в направляющую втулку и автоматически стопорилась. Уравновешивание установки осуществлялось с помощью специального пружинного механизма. Наведение установки в вертикальной плоскости осуществлялось изнутри машины с помощью рукоятки специального подъемного механизма, имевшего две передачи. В горизонтальной плоскости наведение обеспечивалось поворотом башни. Максимальный угол возвышения 48° позволял поражать различные цели на дальности до 1500 м. Выстрел производился с помощью электрозапала.
Перед пуском ракеты производилась предварительная пристрелка цели 45-мм штатной пушкой танка, затем с помощью переходных таблиц вводился поправочный коэффициент в вертикальные углы наводки пусковой установки и пуск ракет.
Танковая торпеда и пусковая установка не были полностью отработаны, они имели ряд конструктивных недоработок. В тоже время ТТ имела малую дальность стрельбы, низкую вероятность поражения цели и высокую уязвимость от пуль и осколков. Эти причины послужили основанием на прекращение дальнейших работ над танком РБТ-5 и ТТ. Результаты работ по танку РБТ-5 легли в основу новых ТТТ, утвержденных начальником НТО АБТУ РККА 29 января 1935 г.
Согласно тактико-техническим требованиям, утвержденным начальником НТО АБТУ РККА 29 января 1935 г., в качестве дополнительного вооружения на штатной башне танка БТ-5 необходимо было установить два 132-мм реактивных орудия.
Реактивная установка имела круговой обстрел на дальности до 4 км. Внешние элементы изготовили с учетом требования защищенности от пуль и артогня противника. Придание углов возвышения для реактивных орудий - раздельное.
Установка на танк БТ-5 в качестве дополнительного вооружения 132-мм реактивных снарядов (PC) производилась в РНИИ с привлечением инженера АБТУ В.И.Александрова. В апреле 1935 г. был разработан проект и изготовлены опытные образцы установки 132-мм PC на БТ-5.

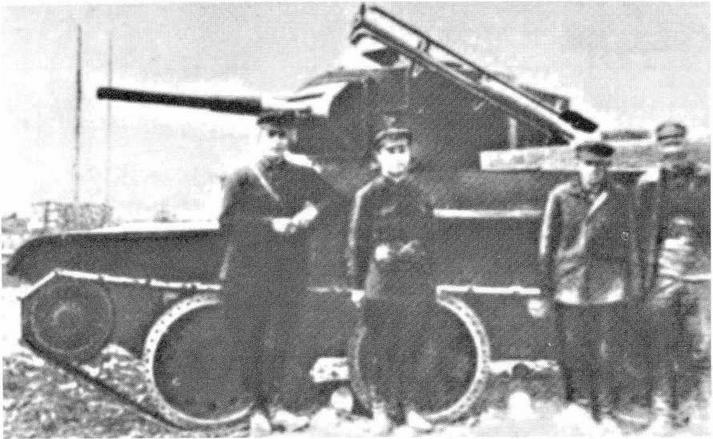

Для проведения экспериментальных работ 132-мм ракетное орудие (разработчик Ю.А.Победоносцев) было закреплено с помощью болтов только на одной (левой) стороне башни танка, оно обеспечивало пуск двух реактивных снарядов. Задача экспериментальной установки состояла в изучении действия газовой струи, образующейся при выстреле, на механизмы и экипаж танка. Наведение по вертикали ограничивалось только двумя фиксированными углами возвышения в 0° и 20°. Перед пуском реактивных снарядов производилась пристрелка с помощью 45-мм танковой пушки.
Испытания опытной установки были проведены на артполигоне под Софрино. На первом испытании 28 апреля 193'5 г. произведено

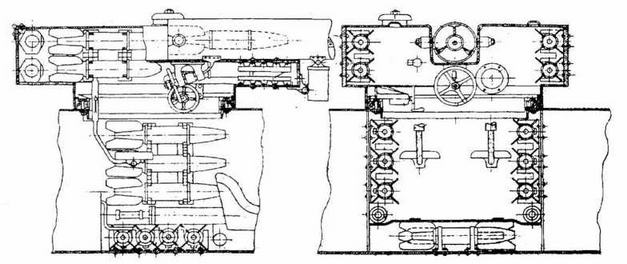

Руководство РНИИ (НИИ-3) считало целесообразным проводить работы по оснащению танков реактивным оружием. При проведении в 1934-1936 гг. исследовательских и проектных работ в НИИ-3 было разработано несколько вариантов установки 132-мм реактивных снарядов на легкие танки БТ-5 и БТ-7. В одном варианте проекта основное вооружение танка было сохранено, две реактивные установки размещались по бортам башни в качестве дополнительного вооружения. Горизонтальный угол обстрела составлял 360°, вертикальный - от -5° до +25°. В боезапасе реактивных установок, размещенном в кормовой части башни вместе с механизмом подачи, укладывались восемь PC. Заряжание установок осуществлялось в горизонтальном положении, выстрел производился с помощью электроспуска от аккумулятора. Расчетная скорострельность должна была составлять 4 выстрела в мин. Масса всей реактивной установки не превышала 650 кг.
Во другом варианте на танке БТ-5 предусматривалась установка специальной прямоугольной башни с основным реактивным вооружением и механизмами управления. В качестве дополнительного оружия на танке предполагалась установка 7,62-мм пулемета ДТ. Боекомплект танка состоял из 18 ракет PC.
Танк Т-40 разработан в КБ завода №37 (главный конструктор Н.А.Астров, 1939) для замены легкого танка Т-38. Танк Т-40 предназначался для ведения разведки.
Корпус танка изготовлен из броневых катаных листов, соединенных сваркой или клепкой. Новым в его конструкции было использование в качестве упругого элемента индивидуальной подвески опорных катков торсионных стержней, работающих на скручивание. Двигатель размещен в средней части корпуса, а трансмиссия - в передней. Для движения по воде применяются четырехлопастные винты с приводом от основного двигателя, для управления - водоходные рули. Для лучшей устойчивости и маневренности на плаву сварной корпус танка вверху расширен, а передняя часть скошена. Решение о начале производства танка Т-40 принято в декабре 1939 г., выпуск машины начался весной 1940 г. и продолжался до осени 1941 г.
На базе шасси танка Т-40 в СКБ завода №733 "Компрессор" в 1941 г. была создана самоходная реактивная установка под 132-мм реактивный снаряд М-13. В том же году было изготовлено небольшое количество реактивных установок.
Реактивный М-18:

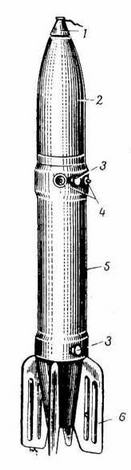

1 - взрыватель; 2 - боевая часть; 3 - направляющие штифты; 4 - пиросвечи; 5 - реактивный двигатель;
