Ракетные танки

Коллектив авторов

Управляемые ракеты и ракетные танки

Опытный управляемый противотанковый снаряд

Управляемый снаряд УПС-7 с передачей команд управления по радиолинии был создан в ГСНИИ-642 в середине 50-х гг. В нем были использованы боевая часть и двигатель опытного управляемого противотанкового снаряда УПС конструкции А.Д.Надирадзе. Снаряд УПС-7 создавался для установки на танки. Визирование цели в системе осуществлялось оператором, находящимся в танке, по телевизионному изображению, которое передавалось

с телевизионной головки ракеты. Работы по УПС-7 прекращены в 1957 г.

Основные характеристики снаряда УПС-7

Разработчик ГСНИИ-642

Главный констр А.Д.Надирадзе

Изготовитель ГСНИИ-642

Тип комплекса противотанковый

Состояние создан в 1955-1957 годах

Тип ракеты УПС-7

Тип боевой части кумулятивная

Система управления ручная с передачей команд по радио с визированием цели через телевизионную головку ракеты

Тип старта с наклонной направляющей

Число ступеней 1

Длина собранной ракеты, мм 1530

Размах крыльев, мм 660

Макс, диаметр корпуса, мм 170

Стартовый вес, кг более 40

Маршевый двигатель:

– тип РДТТ

– число сопел 4

Проект тяжелого танка "объект 281"

На базе серийного тяжелого танка Т-10 А (вариант Т-10) в 1957 г. в ОКБТ Ленинградского Кировского завода (ЛКЗ) по предложению Л.И.Горлицкого разработан эскизный проект тяжелого танка с реактивным вооружением "объект 281". Вместо штатной танковой пушки устанавливалось жестко без отката стабилизированное по вертикали легкое короткоствольное орудие - пусковая установка для стрельбы турбореактивными снарядами. Орудие имело поршневой затвор и управлялось электроавтоматикой. Сзади орудия на всю высоту от днища до крыши башни размещался цепной транспортер с реактивными снарядами.

В связи с появлением управляемого ракетного оружия работы по проекту "281" были прекращены на стадии эскизного проекта, ОКБТ ЛКЗ приступило к созданию ракетного танка "объект 282".

Основные характеристики ракетного танка "объект 281"

Состояние проект 1957 года

Разработчик ОКБТ ЛКЗ

Боевая масса, т 50

Длина корпуса, мм 7250

Ширина, мм 3518

Высота, мм 2500

Клиренс, мм 460

Ср. уд. давление на грунт, кг/см² , 0,77

Двигатель:

– тип дизель В12-5

– максимальная мощность, л.с 700

Запас топлива 930

Удельная мощность, л.с/т 14

Максимальная скорость, км/ч 42

Запас хода, км 230

Преодолеваемые препятствия:

– подъем, град 32-35

– крен, град 30

– ров, м 2,7

– стенка, м 0,8

– брод, м 1,5

Бронирование, мм:

– лоб корпуса 120

– лоб башни 200

Экипаж, чел 4

Вооружение:

Тип автоматическое орудие - пусковая установка

Прицел типа ТПС-1 ,ТУП

Радиостанция Р-113

Стабилизатор вооружения одноплоскостной типа ПУОТ-1 "Ураган"

Зенитный пулемет один 12,7-мм ДШК - боекомплект, патрон 1000

Проект среднего танка с комбинированным вооружением и ТУРС

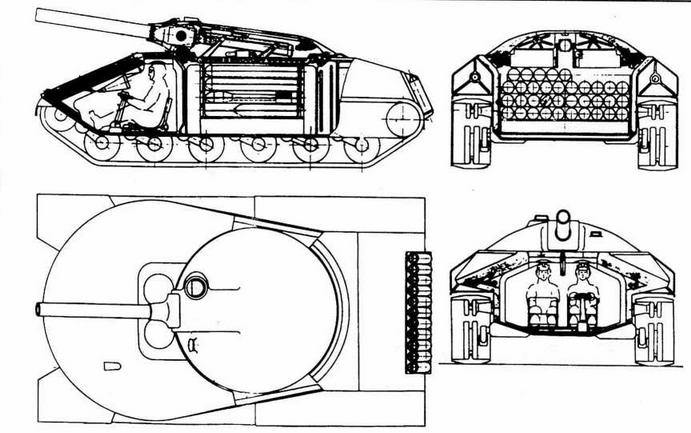

ВНИИ-100 в 1961 г. проработал вариант среднего танка с комбинированным вооружением

из активно-реактивных снарядов (АРС) и танковых управляемых реактивных снарядов (ТУРС). Танк обладал повышенной защитой. Экипаж из двух человек размещался в носовой части корпуса, двигатель в корме. Стрельба из танка предполагалась реактивными снарядами калибром 160 мм и длиной до 1250 мм трех видов: ТУРС, неуправляемый реактивный снаряд с раскрывающимся оперением, неуправляемый турбореактивный снаряд. Для создания дымовых завес и тросовых заграждений в кормовой части танка размещались 120-мм неуправляемые заградительные снаряды (11 ед.). Танк предназначался для действий во время войны с применением ядерного оружия. Безопасное для танка расстояние от эпицентра взрыва ядерной бомбы с тротиловым эквивалентом в 30 килотонн составляло 770 м.

Состояние проект 1961 года

Разработчик ВНИИ-100

Производство не выпускался

Боевая масса, т 32

Длина, мм

– с пушкой вперед 5100

– корпуса 5100

Ширина, мм 3000

Высота, мм 1900

Клиренс, мм 400

Максимальная скорость, км/ч 65-70

Бронирование комбинированное, лоб корпуса 170 мм под углом 65 град.

Защита от ОМП ПАЗ

Экипаж, чел 2

Радиостанция Р-123

Ракетное вооружение:

Тип ПУ 160-мм орудие - пусковая установка

Дальность стрельбы, м до 5000

Бронепробиваемость, мм до 750

Прицел телескопический

Стабилизатор вооружения ... типа "Циклон" Боезапас, ракет 35 ТУРС и АРС

160-мм танковый управляемый реактивный снаряд "Кобра "

Разрабатывались два типа реактивных снарядов одного калибра и длины, имеющие различные конструктивные особенности, но использующиеся из одной ПУ ракетного танка. ТУРС предполагалось использовать вместе с неуправляемыми снарядами.

Основные характеристики управляемого снаряда "Кобра "

Разработчик НИИ-1 МСХМ

Тип комплекса противотанковый

Танк-носитель перспективный танк с комбинированным вооружением

Состояние работы проводились в 1957-58 годах, предложение в 1961 году ВНИИ-100 по установке подобного снаряда на перспективный танк

Тип ракеты "Кобра"

Система управления автоматическая с наведением по световому лучу

Органы управления аэродинамические рули

Длина собранной ракеты, мм 1250

Макс, диаметр корпуса, мм 160

Проект специального танка с ракетным вооружением и повышенной защитой

ВНИИ-100 в 1961 г. проработал проект специального танка с реактивным вооружением и повышенной защитой, с размещением экипажа в башне. Стрельба из танка предполагалась управляемыми реактивными снарядами калибром 180 мм и длиной до 1600 мм. Танк предназначался для действий во время ядерной войны, безопасный радиус от эпицентра ядерного взрыва для него был 700 м.
