Ракетные танки
Шрифт:
Состояние создана в 1941 году
Разработчик СКБ завода №733 ("Компрессор"), НИИ-3, КБ з-да №37
Завод-изготовитель №733, "Красная Пресня"
Производство опытные образцы
Тип установки на базе танка Т-40
Полная масса, кг 5800
Длина, мм 4100
Ширина, мм 2342
Клиренс, мм 300
Двигатель:
– тип карбюратор Г АЗ-202
– максимальная мощность, л.с 70
Максимальная скорость, км/ч 45
Запас хода по топливу, км 450
Преодолеваемые препятствия:
– подъем, град 35
–
Реактивная установка:
Разработчик СКБ з-да "Компрессор"
Тип направляющих баллонные
Калибр снаряда, мм 132
Тип снаряда М-13
Дальность стрельбы, м до 8000
Время полного залпа, сек 7-10
Состояние на вооружении с июня 1941 г.
Разработчик РНИИ
Завод-изготовитель ..№4, №70, №77 и др.
Производство серия с 1941 г.
Калибр снаряда, мм 132
Макс, дальность стрельбы, м 8470-8500
Скорость полета, м/сек до 355
Длина снаряда, мм 1410-1415
Размах стабилизаторов, мм 300
Масса снаряда, кг 42,3-42,5
Боевая часть:
– тип осколочно-фугасная
– масса БЧ, кг 21,3
– масса ВВ, кг 4,9
Тип взрывателя ГВМ-3,ГВМЗ-1
Характеристики рассеивания:
– Bd/x 1/65-1/80
– Bb/x 1/45-1/48
Радиус сплошного поражения, м 8-10
Тип двигателя реактивный
Тяга двигателя, kN(Kr) 19,6-20,4
Тип пороха нитроглицериновый "Н"
Вес порохового заряда, кг 7-7,13(7,2)
Вес двигателя, кг 20,8
Руководитель разработки В.А.Тимофеев, ведущий конструктор шасси Д.И.Сазонов. Артиллерийская часть реактивной установки БМ-8-24 устанавливалась на танк Т-40 (Т-60) вместо башни. Реактивный снаряд М-8, применяемый на установке, был создан в НИИ-3 НКБ на базе авиационного реактивного снаряда РС-82, принятого на вооружение РККА в 1937 г.

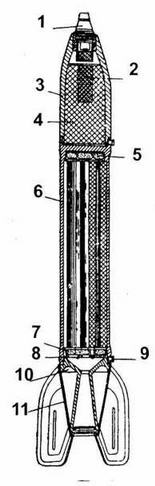

Разрез реактивного снаряда М-8:
1 - взрыватель; 2 - дополнительный детонатор; 3 - корпус боевой части; 4 ~ разрывной заряд; 5 - донный воспламенитель; 6 - реактивная камера; 7 - диафрагменный воспламенитель; 8 - дисковая диафрагма; 9 - направляющий штифт; 10- сопло; 11 - конус обтекателя
Состояние на вооружении с октября 1941 г.
Разработчик СКБ завода №733 ("Компрессор"), НИИ-3, КБ з-да №37
Завод-изготовитель №733, "Красная Пресня"
Производство серия
Тип гусеничная на базе шасси плавующего танка Т-40 (Т-60)
Полная масса, кг 5800
Длина,
Ширина, мм 2342
Клиренс, мм 300
Двигатель:
– тип карбюратор Г АЗ-202
– максимальная мощность, л.с 70
Максимальная скорость, км/ч 45
Запас хода по топливу, км 450
Преодолеваемые препятствия:
– подъем, град 35
– водная преграда, м 0,9
Разработчик СКБ з-да "Компрессор"
Тип снаряда М-8
Калибр снаряда, мм 82
Дальность стрельбы, км 5,5
Длина ствола ПУ, мм 2000
Число направляющих 12
Число снарядов на направляющих 24
Углы наведения, град.:
– вертикального от -3 до +45
– горизонтального ±50
Время полного залпа, сек 8-10
Время готовности к стрельбе, мин 1,5-2 |
Время перезаряжания, мин 5-6

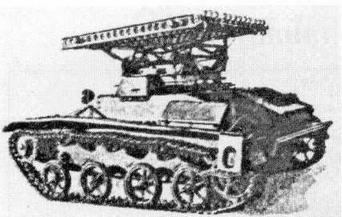

Реактивная установка БМ-8-24 на базе шасси тапка Т-40

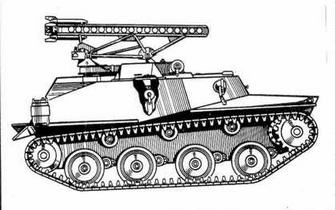

Реактивная установка БМ-8-24 на базе шасси танков Т-60
Корпус танка Т-40 (Т-60) сварной из катаных броневых листов. На серийном танке Т-60 впервые было применено устройство для подогрева зимой охлаждающей жидкости двигателя. Реактивная установка отличалась высокой проходимостью, имела в корпусе укрытие для боевого расчета и позволяла вести стрельбу прямой наводкой. В годы Великой Отечественной БМ-8-24 на танках применялись под Москвой и Сталинградом, в Крыму, на Северо-Западном и Волховском фронтах.
Состояние на вооружении
с июля- августа 1941 года
Разработчик НИИ-3 (РНИИ)
Завод-изготовитель №№ 70,12, 4, 522, Горьковский АЗ, Брянский химзавод, Нижнетагильский химзавод и др.
Производство серия с 1941 г.
Калибр снаряда, мм 82
Дальность стрельбы, м 5000-5515
Дальность активного участка, м 80
Скорость, м/сек:
– начальная 50
– наибольшая 315
Длина снаряда, мм:
– вариант 1 660-680
– вариант 2 714
Размах стабилизаторов, мм 200
Тип пороха Н,НМ-2
Точность стрельбы, м 105 х 220
Масса снаряда, кг:
– вариант 1 7,92-8
– вариант 2 7,98
– неокончательно снаряженного выпуска
1942 года (з-дом №4) 6,475-6,735
Масса ракетной части, кгн 5,13
Пороховой заряд:
– разработчик:
вариант 1 НИИ-6
вариант 2 ОТБ з-да №98
– изготовитель ... НИИ-6, Гос. з-д НИИ-6, завод №59 (г.Ворошиловград), 98 (г.Пермь)
