Разведчики внешних планет. Путешествие «Пионеров» и «Вояджеров» от Земли до Нептуна и далее

Лисов Игорь Анатольевич

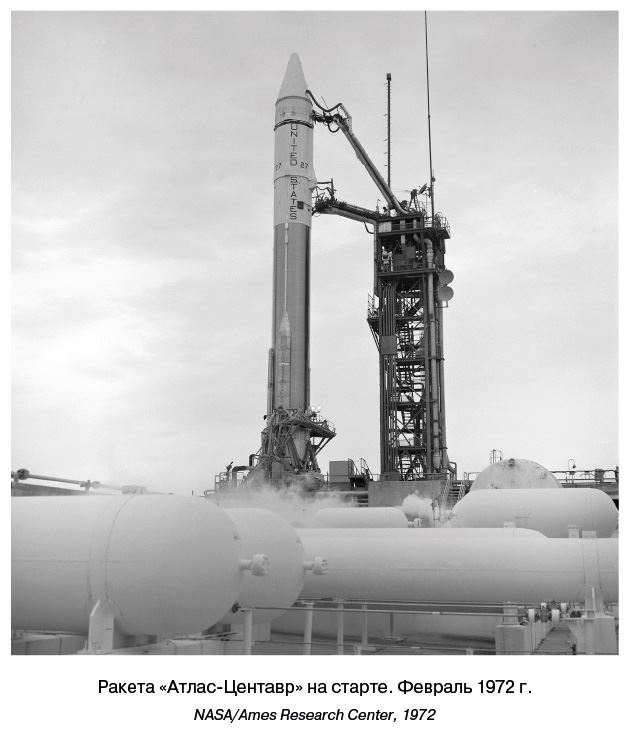

Пуск назначили на 27 февраля в 20:52 EST [24] , однако в этот вечер в 19:31 из-за грозы обесточило весь комплекс LC-36. Попытка восстановить питание в 19:43 была безуспешной. На проверку состояния ракеты после сбоя было нужно от часа до двух, ветер на больших высотах все равно был вне допуска, и в 20:01 старт отменили.

Вторая попытка пуска вечером 28 февраля сорвалась опять же из-за ветров и проблемы с перезакладкой программы полета носителя. На 29 февраля с мыса Кеннеди планировался пуск

военного аппарата DSP F3, так что високосный день пришлось пропустить. Этот спутник запустили 1 марта, что позволило начать третий отсчет к старту «Пионера». Но и этим вечером пуск к Юпитеру не состоялся: ответственные организации не успели проверить программу выведения. Успехом увенчалась лишь четвертая попытка, хотя и с опозданием на 24 минуты из-за ложного показания датчика наземной системы обеспечения.

24

Восточное стандартное время. Все полетные события привязываются ко Всемирному координированному времени UTC (Universal Time Coordinated) по бортовым часам КА, но то, что происходит на Земле, бывает удобнее датировать по местному времени.

Пуск КА «Пионер-F» был произведен 2 марта 1972 г. в 20:49:03,575 EST, что соответствовало 3 марта в 01:49:04 UTC. Через 935 секунд после старта, набрав скорость 14 356 м/с в системе отсчета, связанной с центром Земли [25] , станция отделилась от третьей твердотопливной ступени и получила официальное имя «Пионер-10» (Pioneer 10).

Через 26 минут после старта в сеансе через 26-метровую антенну DSS-51 в Южной Африке на борт ушла команда активации записанной программы операций. Включением на 56 секунд тормозного двигателя SCT 1 аппарат замедлил свое вращение с 53 до 20 об/мин, а развертывание двух штанг с РИТЭГами снизило его угловую скорость до штатных 4,8 об/мин. После этого расчековали и развернули штангу магнитометра. Среди других событий первого сеанса можно отметить включение первых приборов – магнитометра, детектора метеоритной пыли и инструментов TRD, GTT и CPI для регистрации частиц.

25

Эта оговорка важна потому, что к скорости, набранной ракетой по отношению к стартовому комплексу (по проекту – 13 913 м/с), добавилась линейная скорость вращения Земли.

Полетом «Пионера-10» управляли специалисты Центра Эймса при баллистической поддержке JPL с использованием станций Сети дальней связи DSN, обозначенных буквами DSS с числовым индексом. Именно на них принималась информация с борта и оттуда же выдавались команды.

Руководителем полета был сначала Роберт Нунамейкер, затем его сменил Норман Мартин. За траекторный анализ отвечал Роберт Хофстеттер, за служебные системы – Гилберт Шрёдер, за функционирование научной аппаратуры – Ричард Фиммел.

Отлетная скорость аппарата настолько превышала скорость освобождения, что всего через одиннадцать часов после старта он вышел за пределы орбиты Луны, и даже «на бесконечности» осталось около 9200 м/с. Траектория полета к Юпитеру представляла собой дугу гелиоцентрической орбиты со следующими параметрами:

 наклонение – 2,08°;

 перигелий – 0,991 а.е. (148,3 млн км);

 афелий – 5,857 а.е. (876,2 млн км);

 период обращения – 2314 суток (6,34 года).

Программа экспедиции предусматривала облет Юпитера в «прямом» направлении на расстоянии от его центра в 2,85 радиуса планеты, то есть около 203 000 км, чтобы вблизи перицентра угловая скорость аппарата была близка к скорости вращения

самого Юпитера. Так называемый режим коротации позволял в течение длительного времени наблюдать ту сторону планеты, где находилось таинственное Большое Красное Пятно. «Официально» оно было открыто и описано за 95 лет до этого, но на самом деле еще в 1664–1665 гг. его наблюдали Роберт Гук и Жан-Доминик Кассини. Уже более 300 лет, сначала с перерывами, а потом и постоянно оно фиксировалось над 22° ю.ш. Юпитера. Что самое поразительное, немного смещаясь по долготе туда и обратно с трехмесячным периодом, в итоге пятно обращалось чуточку медленнее, чем соседние детали поверхности, и за 200 лет отстало от них на три оборота.

Ученые хотели провести «Пионер-10» не только позади Юпитера (это как раз получалось почти автоматически), но и позади его спутника Ио – в надежде обнаружить ионосферу последнего путем радиопросвечивания. В случае прохождения точно по диаметру Ио радиосигнал должен был прерваться на 91 секунду. Что называется, сравните масштабы: диаметр спутника был чуть более 3600 км, чуть больше нашей Луны, а расчетное расстояние до него в момент захода составляло 531 700 км.

Наконец, нужно было учесть оперативные соображения: критическая фаза пролета в пределах от трех радиусов планеты и ближе планировались в пятичасовой период одновременной видимости Юпитера с двух наземных станций в Голдстоуне (Калифорния) и Канберре (Австралия). Если бы на прием работал только один пункт, какой-нибудь сбой привел бы к потере бесценной информации. Две одновременно работающие станции страховали друг друга, сводя вероятность неудачи к минимуму.

Все эти требования в сумме задавали и конкретную точку прицеливания (справа от диска Юпитера, если смотреть с Земли), и точную дату и время пролета – 4 декабря 1973 г. в 02:26 UTC по бортовому времени КА. Земле предстояло отслеживать происходящее с задержкой на время прохождения радиосигнала – 45 мин 54 с для расстояния между Юпитером и Землей в день прилета.

Стоит еще раз напомнить, что точка прицеливания – это отнюдь не высота пролета над планетой. Точка прицеливания – это идеальное понятие, место пересечения асимптоты подлетной ветви гиперболической орбиты КА относительно Юпитера и так называемой B-плоскости, которая перпендикулярна этой асимптоте и проходит через центр планеты. Расстояние между точкой прицеливания и центром планеты – это прицельная дальность. В реальности аппарат пересечет названную плоскость ближе к Юпитеру, поскольку тяготение планеты искривляет траекторию полета, а в перицентре, лежащем уже за этой плоскостью, окажется еще ближе. В баллистических расчетах при планировании маневров фигурировала точка прицеливания и ее ожидаемое смещение в результате коррекции траектории. Для прессы, естественно, называли понятный всем параметр – ожидаемую минимальную высоту пролета над вершинами облаков планеты.

5 марта 1972 г. операторы дважды включали на 30 секунд двигатели «Пионера», чтобы оценить их эффективность по доплеровскому изменению частоты радиосигнала. В первый раз двумя хвостовыми ЖРД убавили 1,22 м/с скорости, а через полчаса добавили столько же двумя носовыми. («Носом», то есть антенной HGA, аппарат смотрел примерно в сторону Земли.)

Как это делается: доплеровские измерения

Скорость электромагнитной волны постоянна и не зависит от скоростей источника и приемника, а вот ее частота будет отлична от частоты передатчика, если лучевая скорость – проекция относительной скорости движения на направление до источника – не равна нулю. Это и называется эффектом Доплера.

В первом приближении изменение частоты f = f • v/c, где v – лучевая скорость, f – частота передатчика, c – скорость света. При удалении источника частота снижается так же, как у звуковых сигналов в быту. Поскольку приемник находится на движущейся и вращающейся Земле, а источник – на движущемся КА, величина f
