Разведчики внешних планет. Путешествие «Пионеров» и «Вояджеров» от Земли до Нептуна и далее

Лисов Игорь Анатольевич

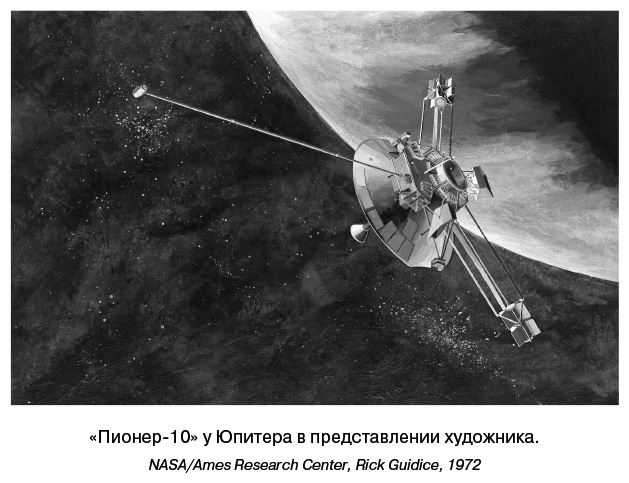

Чтобы зонд влез под головной обтекатель диаметром 3,05 м, параболическую остронаправленную антенну высокого усиления HGA [15] сделали диаметром 2,74 м. В частотном диапазоне S она имела коэффициент усиления 33 дБ [16] при ширине луча 3,3°. Над ее чашей на трехногой опоре на высоту 1,2 м была вынесена рупорная антенна среднего усиления MGA, дающая 12 дБ усиления в луче шириной 32°. Высота аппарата от кольца адаптера для установки на третьей ступени ракеты-носителя (РН) и до антенны MGA составила 2,9 м.

15

High Gain Antenna. Далее соответственно Medium Gain Antenna и Low Gain Antenna.

16

Грубо

говоря, в 2000 раз. Позже мы обсудим это подробнее, а пока лишь заметим, что усиление обеспечивалось в узком луче за счет практически полного отсутствия сигнала за его пределами.

Корпус станции был выполнен в виде шестиугольной призмы высотой 0,36 м и диаметром описанной окружности 1,42 м – стороны соответственно были по 0,71 м, то есть ровно по одному аршину в ширину. С одного бока к корпусу крепился контейнер с научной аппаратурой, тоже шестиугольный, толщиной 0,49 м, с другого – блок оптических датчиков космической пыли. Между корпусом и антенной HGA располагалась третья антенна – всенаправленная низкого усиления LGA (5 дБ).

В проекте «Пионер-F/G» впервые в практике автоматических межпланетных КА был применен радиоизотопный источник питания. Как известно, мощность, приходящая от Солнца на единицу площади, ослабевает как квадрат расстояния, и уже у Юпитера она в 26 раз меньше, чем у Земли. Сейчас существуют высокоэффективные фотоэлементы, способные давать достаточное питание на таком расстоянии от светила. В начале 1970-х это еще было фантастикой.

Поэтому аппарат был запитан от радиоизотопных генераторов SNAP-19 на плутонии-238, изготовленных компанией Teledyne Isotopes из топливных дисков Лос-Аламосской лаборатории и оснащенных термоэлектрическими преобразователями. Четыре таких генератора вместе выдавали 155 Вт электрической мощности при запуске и 140 Вт к моменту достижения Юпитера. Для питания систем КА было нужно 100 Вт, для научной аппаратуры – еще 26 Вт. Избытком мощности заряжали серебряно-кадмиевую аккумуляторную батарею либо излучали его через шунт-радиатор. Бортовая сеть работала при напряжении 28 В.

Чтобы генераторы создавали как можно меньше помех научной аппаратуре, их установили попарно на концах двух ферменных штанг, отводимых в сторону от корпуса на 2,7 м. На третьей штанге длиной 5,2 м разместили датчик магнитометра, так что он отстоял на 6,6 м от оси. Таким образом, аппарат был не вполне симметричен, и ось вращения его отстояла от оси антенны HGA примерно на 20 см.

Как это работает: Радиоизотопный генератор

Радиоизотопный генератор содержит искусственно созданный нестабильный изотоп, медленный распад которого сопровождается выделением тепловой энергии. Как правило, это тепло преобразуется в электроэнергию с помощью нагреваемых термопар: этот процесс имеет невысокий КПД, зато реализуется без каких-либо движущихся частей, то есть весьма надежно. В англоязычной литературе такая комбинация источника и преобразователя называется RTG, в публикациях на русском языке она получила более содержательную аббревиатуру – РИТЭГ.

В качестве активного изотопа почти всегда используется ²³⁸Pu (плутоний-238) в виде двуокиси плутония. Он самопроизвольно превращается в уран-234, испуская альфа-частицу с энергией 5,6 МэВ. Число распадов таково, что 1 г свежего плутония-238 дает примерно 0,567 Вт тепловой мощности. Необходимое количество изотопа несложно оценить, зная, что каждый из четырех генераторов «Пионеров» имел начальную тепловую мощность 650 Вт и электрическую – около 39 Вт. Избыток тепла сбрасывался излучением через шесть плоских радиаторов.

Период полураспада ²³⁸Pu составляет 87,7 года, то есть за это время количество распадов и тепловая мощность генератора, снижаясь по экспоненте, сократятся вдвое. Электрическая мощность падает быстрее, так как термоэмиссионный преобразователь со временем также теряет свои характеристики.

Система терморегулирования обеспечивала температуру от –23° до +38 °C в контейнере научной аппаратуры и необходимый подогрев компонентов, расположенных вне его. Исполнительными органами системы были термочувствительные жалюзи на нижнем днище корпуса, открываемые биметаллическими пружинами, электрические нагреватели и 12 одноваттных радиоизотопных нагревателей, постоянно поддерживающих тепловой режим клапанов двигателей, солнечного датчика и магнитометра. Корпус

аппарата был «укутан» в многослойную экранно-вакуумную теплоизоляцию.

Система ориентации и стабилизации включала датчик звезды Канопус и два солнечных датчика в качестве измерительных средств, а также ЖРД на каталитически разлагаемом гидразине в качестве исполнительных органов – два двигателя SCT [17] для изменения скорости вращения и четыре VPT [18] для управляемой прецессии оси вращения и коррекций траектории. Двигатели были скомпонованы в три блока и размещены под вырезами на периферии антенны HGA. Два сопла (VPT 2 и 4) смотрели вдоль оси КА вниз, два (VPT 1 и 3) – вверх и два (SCT 1 и 2) – по касательной к окружности антенны в противоположные стороны. Двигатели могли работать поодиночке и попарно в непрерывном или импульсном режиме, развивая тягу от 0,52 до 0,24 кгс в зависимости от давления подачи топлива. Сферический бак заправлялся 27,2 кг гидразина и наддувался азотом.

17

Spin Control Thruster.

18

Velocity and Precession Thruster.

Аппарат стабилизировался вращением с таким расчетом, чтобы антенна HGA была направлена в сторону Земли с отклонением не более 0,8°. Автоматическое наведение на Землю обеспечивала система конического сканирования CONSCAN. Облучатель антенны HGA мог принимать два положения: штатное осевое и со смещением, соответствующим отклонению основного лепестка диаграммы направленности на 1° от оси. Во втором случае мощность принимаемого с Земли сигнала модулировалась вращением аппарата. В соответствии с его амплитудой специальный бортовой процессор формировал раз в три оборота команды на кратковременное включение двигателей для разворота оси вращения в направлении Земли. Ось антенны MGA имела постоянное отклонение 9° от этой оси.

Никакого компьютера на борту не предусматривалось. В принципе бортовые ЭВМ к моменту создания КА «Пионер-F/G» уже существовали, но они были еще слишком велики и тяжелы. Отсутствие компьютера влекло необходимость выдачи с Земли большого количества команд, и в основном в реальном времени. Если, конечно, можно применить такой термин к условиям радиообмена с Юпитером, когда нужно примерно 45 минут, чтобы сигнал дошел «туда», и еще 45, чтобы вернулся «обратно».

Радиосистема включала, помимо трех упомянутых антенн, два передатчика мощностью 8 Вт на лампах бегущей волны и два приемника. Аппарату F выделили в S-диапазоне литер частоты 6, что соответствовало передаче на частоте 2292,037 МГц и приему на 2110,584 МГц, а аппарату G – литер 7 (2292,407 и 2110,925 МГц). Любой передатчик можно было подключить к антенне HGA либо к паре MGA/LGA.

Блок цифровой телеметрии мог готовить данные в 11 разных форматах для передачи на Землю со скоростью от 16 до 2048 бит/с, в том числе с конволюционным кодированием и с возможностью выявления и коррекции сбойных битов. Самая высокая скорость предназначалась для начального этапа полета при приеме на Земле на 26-метровую антенну. Прием от Юпитера планировался уже на 64-метровые антенны со скоростью 512 бит/с для некодированного сигнала или 1024 бит/с при использовании конволюционного кодирования.

Для временного хранения информации на борту служило запоминающее устройство DSU [19] на ферритовых сердечниках емкостью 49 152 бит, или, если угодно, шесть килобайт. (Вдумайтесь в эти числа – в начале 2000-х гг., в дни, когда аппараты мультиспектрального зондирования уже оснащались запоминающими устройствами емкостью в десятки гигабит, жил, работал и вел передачи с расстояния 12 млрд км аппарат, имеющий в миллионы раз меньшую память!)

По командной радиолинии теоретически можно было передать 255 разных команд, из которых лишь 222 были нужны в реальности: 149 предназначались для управления системами КА и 73 для научной аппаратуры. Два декодера и блок распределения команд определяли достоверность каждой посылки и ее адресата. Так как команда состояла из 22 бит и передавалась со скоростью 1 бит/с, на ее прием на борту требовалось 22 секунды. Аппарат имел программную память на целых пять команд (!), которые могли быть выполнены друг за другом с заданными временными интервалами. Вот с такими средствами NASA в первый раз отправилось штурмовать Юпитер…

19

Data Storage Unit.
