Если уж говорить о предшественниках, то нужно заметить, что работа Ф. А. Цандера «Перелеты на другие планеты (Теория межпланетных путешествий)», написанная в 1925–1929 гг., была впервые опубликована на русском языке в 1961 г. – воспользоваться ею американец не мог. Но при внимательном прочтении видно, что Цандер использовал тот же принцип суммирования вектора планетоцентрической скорости КА и скорости самой планеты, что и Минович, вычислял изменение энергии и гелиоцентрической скорости после пролета, считал приращение скорости в результате гравитационного маневра важным ресурсом, оценивал соответствующую ему экономию топлива и поставил вопрос о вычислении максимально возможного удаления корабля от Солнца в результате пролета планеты. Единственное, что Цандер не сделал, – это не направил свой корабль после гравитационного маневра к другой планете.
«Большой тур» начинается
Второй
Автор указывал на возможность перелета по трассе Земля – Юпитер – Сатурн в 1976 г. и Земля – Юпитер – Плутон в 1977 г. с продолжительностью полета до Плутона всего в семь лет. Один из представленных в отчете вариантов предусматривал запуск КА 8 сентября 1977 г. с возможностью дальнейшего полета от Юпитера к Сатурну. Расчет этой траектории, однако, закончен не был: в распоряжении Миновича не было эфемерид планет на период после 1980 г.
Не был он, кстати, и первым, кто опубликовал предложение о гравитационном маневре у Юпитера: Максвелл Хантер, знакомый с работами Миновича, еще в 1964 г. предложил использовать такой пролет для быстрого достижения внешних планет. А осенью 1965 г. с аналогичной идеей выступил аспирант Калифорнийского технологического института Гэри Фландро, приглашенный в JPL продолжить исследования Майкла Миновича.
Он выполнил расчеты различных вариантов пролета внешних планет с использованием поля тяготения Юпитера в 1975–1981 гг. Фландро показал, в частности, что при запуске в 1976–1978 гг. можно осуществить последовательный пролет всех четырех внешних планет – Юпитера, Сатурна, Урана и Нептуна – при весьма скромной отлетной скорости. Фландро дал этой поистине головокружительной траектории название Grand Tour («Большой тур» или «Великое путешествие»), хотя проекты с таким наименованием уже существовали [3] . Было ясно, что это уникальная возможность: следующего благоприятного периода для пролета всей четверки больших планет пришлось бы ждать почти 180 лет.
3
Вероятно, первым использовал название Grand Tour в космонавтике Стэнли Росс из Lockheed в отчете для Центра Маршалла (июнь 1962 г.), описывающем последовательный пилотируемый облет Марса и Венеры.
Наибольший интерес к «Большому туру» проявила, что неудивительно, Лаборатория реактивного движения, базирующаяся в Пасадене, в Калифорнии. Уже в декабре 1966 г. руководитель перспективного планирования JPL Хомер Стюарт, говоря современным языком, пропиарил проект «межпланетного бильярда» в журнале Astronautics & Aeronautics. Там же освещались дальнейшие этапы работы над проектом.
Детальное изучение траекторий показало, что пуски по трассе «Большого тура» в принципе возможны в период с 1976 по 1980 г. Как установил в 1967 г. Брент Силвер из Lockheed Missiles and Space Company, в наибольшей степени траектория зависела от того, на каком расстоянии от Сатурна можно будет пройти. Траектории, проходящие сквозь кольца Сатурна, нельзя было рассматривать всерьез из-за высочайшей вероятности гибели аппарата от столкновения с образующими их частицами. Пролет между нижним краем колец и поверхностью Сатурна, по так называемой внутренней траектории, увеличивал отлетную скорость и сокращал продолжительность маршрута до Нептуна на два-три года по сравнению с пролетом выше колец, но условия в этой области были неизвестны, и навскидку шансы благополучно миновать ее оценивались не более чем в 50 %.
Оптимальное время старта к Юпитеру повторялось с интервалом в 13 месяцев. Почему так? Будем считать орбиты обеих планет круговыми. Земля движется вокруг Солнца с угловой скоростью 1 оборот за год, а Юпитер – 1/12 оборота за год. Разность угловых скоростей составляет 11/12, а значит, одно и то же оптимальное взаимное положение двух планет повторяется через 12/11 года [4] . В реальности обе орбиты немного эллиптические, эллипсы несоосны, а плоскость орбиты Юпитера наклонена на 1,3° к эклиптике. Поэтому оптимальные даты слегка «плавали», а требуемые отлетные скорости заметно отличались. Минимальными они были в 1976 г., а максимальными – в 1980 г.
4
Эта
Разумеется, с каждым годом Сатурн и остальные внешние планеты смещались, отставая от Юпитера; отсюда вытекали дополнительные ограничения на условия встреч. Чтобы при пуске в 1976 г. пройти по «внутренней» траектории у Сатурна, нужно было сначала пролететь на высоте всего 1500 км над Юпитером. Опять же, это расценивалось как неприемлемый риск – как физический, в силу неизвестных пока опасностей, так и баллистический – такую точность прицеливания было трудно реализовать. В 1977 и 1978 гг. полеты по «внутренним» траекториям были намного более выгодными. Сходным образом лучшие из «внешних» траекторий получались в 1976 и 1977 гг.; после этого аппарат прошел бы слишком далеко от Юпитера, чтобы изучить его детально.

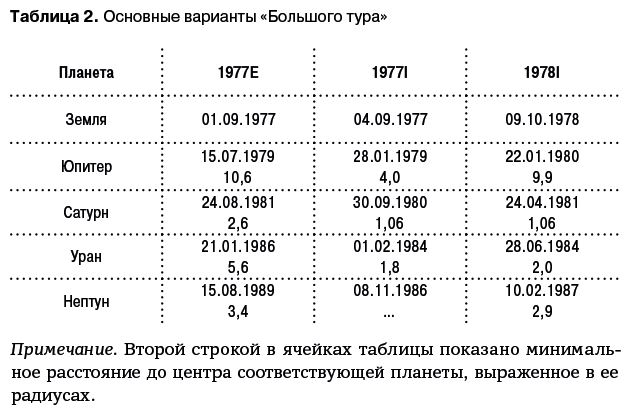

Дальнейшие уточнения показали, что наиболее благоприятны пуски в 1977 и 1978 гг. по «внутренней» траектории – условные обозначения 1977I и 1978I, а также в 1977 г. по «внешней» траектории 1977E. Их основные данные приведены в таблице 2.
К концу 1960-х уже не было проблемой придумать и рассчитать межпланетную траекторию с гравитационными маневрами, пусть даже очень хитроумную. Намного сложнее и дороже были следующие шаги на пути к реализации проекта. Имеет ли полет по предложенной траектории очевидную ценность? Каким должен быть облик космического аппарата, способного пройти по ней? Какую научную программу он мог бы выполнить и какие приборы нужно для этого сделать и поставить? Какой носитель потребуется для того, чтобы отправить его в долгое путешествие?
Подготовив ответы на вопросы о потенциальной реализуемости проекта, разработчики должны были доказать необходимость его осуществления, то есть убедить в этом руководство NASA и научное сообщество, которому больше импонировали малые краткосрочные миссии с быстрой отдачей, а затем и правительство, чтобы получить необходимые – и немалые – средства.
В течение нескольких лет было предложено несколько вариантов реализации «Большого тура» и других перспективных проектов изучения дальних планет с аппаратами разного класса и на носителях разной грузоподъемности.
Верхнюю планку возможностей определяла комбинация двух ступеней ракеты «Сатурн V» и третьей ядерной ступени NERVA с тягой 34 тс и удельным импульсом 825 секунд – почти вдвое б'oльшим, чем у штатной кислородно-водородной ступени [5] . Вместе они могли отправить в облет Юпитера полезный груз массой 25 т, в то время как обычный «Сатурн V» – лишь примерно 9 т. Для масштаба: самым тяжелым американским межпланетным аппаратом 1970-х гг. был марсианский «Викинг» (Viking) – чуть более 3500 кг.
5
Удельным импульсом называется сила тяги ракетного двигателя, отнесенная к расходу компонентов топлива. Если тяга измеряется в килограммах силы, а расход – в килограммах массы в секунду, результату по традиции приписывается размерность «секунда». Лучшие химические двигатели на кислороде и водороде имеют удельный импульс около 455 сек.
Центр космических полетов имени Маршалла, головной разработчик «Сатурна V», предлагал космический комплекс исключительной сложности. Он должен был не просто пройти трассу «Большого тура», но дополнить «обязательную программу» сбросом зондов в атмосферы Юпитера и Сатурна и выходом отделяемых спутников на орбиты вокруг них, а также отправкой отдельного зонда к Плутону.
«Сатурн V» вышел в 1967 г. на летные испытания. Агентство заказало 15 экземпляров носителя под программу «Аполлон» и в проекте бюджета на 1970 финансовый год (ф.г.) просило средства на начало производства еще трех летных машин, но не было уверено, что их получит [6] . Двигатель NERVA ожидался примерно в 1975 г., а ракетная ступень с ним – к 1978 г., в лучшем случае – к 1977-му. На доводку ядерного двигателя до летного статуса требовалось примерно 600 млн долларов, а на разработку ступени – 500 млн. И затем весь дорогостоящий комплекс «Большого тура» пришлось бы поставить на первую летную ступень со всеми сопутствующими рисками.
6
И не получило.
