Разведчики внешних планет. Путешествие «Пионеров» и «Вояджеров» от Земли до Нептуна и далее
Шрифт:

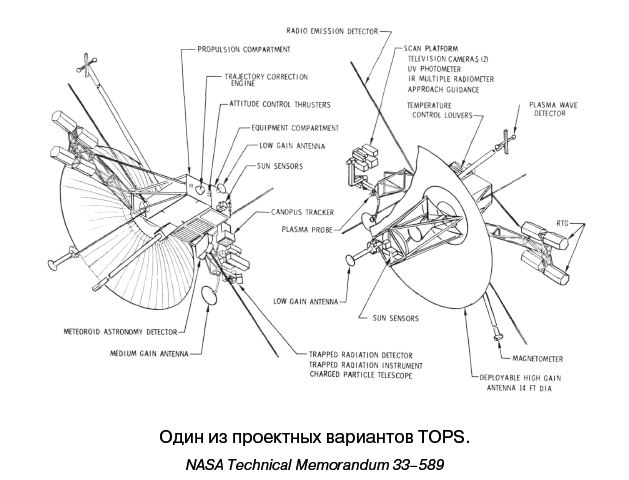

TOPS должен был иметь трехосную систему стабилизации, измерительными устройствами которой были солнечный датчик и датчик Канопуса, используемые на АМС серии «Маринер», а исполнительными – маховики, работающие от электросети КА и требующие лишь минимального расхода гидразина в сеансах разгрузки за счет включения в импульсном режиме двигателей ориентации тягой по 0,23 кгс [8] . Коррекции траектории возлагались на однокомпонентный ЖРД тягой 25 фунтов (11,3 кгс, 110 Н) с запасом топлива, соответствующим суммарному приращению скорости 220 м/с.
8
Три маховика управляют угловыми скоростями КА относительно трех осей за счет принудительного изменения
Связной радиокомплекс включал командный приемник S-диапазона, передатчики диапазонов S и X с усилителями двух разных типов и четыре антенны: остронаправленную зонтичную диаметром 4,26 м, разворачиваемую после запуска КА и сходную по конструкции с антенной лунного научного комплекса ALSEP, малонаправленную и две ненаправленные. Он обеспечивал передачу от Нептуна, с расстояния 30 а.е., на скорости 2048 бит/с, что позволяло за 11 суток принять на Земле до 400 снимков размером по 5 Мбит каждый. Для промежуточного хранения данных предусматривалось два записывающих устройства на магнитной ленте емкостью по 1 Гбит и буферная память на 64 Мбит. При пролете Юпитера всю информацию можно было передавать в реальном масштабе времени со скоростью 131 072 бит/с.
Как это делается: биты и байты
Бит – это универсальная единица информации с двумя значениями – 1 («да») и 0 («нет»). Один бит в секунду можно передавать даже фототелеграфом: если в данную секунду фонарь дает вспышку, то это единица, а если нет, то ноль. Высокоскоростные оптические линии передачи информации начинают применяться на околоземных КА, но дальний космос пока остается сферой применения радиоканалов. Последовательность передаваемых битов перед отправкой кодируется так, чтобы можно было свести к минимуму ошибки на приемной стороне. До кодирования может также проводиться сжатие информации математическими методами. Лишь на Земле после приема и обработки сигнала данные (например, изображение) могут быть преобразованы в привычную нам байтовую структуру, по 8 бит в байте, и сохранены в том или ином компьютерном формате.
Учитывая продолжительность полета и большое время радиообмена (порядка восьми часов у Нептуна!), аппарат должен был обладать высокой автономностью. Отсюда необходимость установки бортового компьютера. Но что если откажет сам компьютер?
Для решения этой проблемы в JPL уже несколько лет велась разработка управляющей машины STAR [9] с возможностями самотестирования и самовосстановления. В 1965 г. команда д-ра Альгирдаса Авижениса [10] создала первую работающую модель компьютера типа STAR, а к 1969 г. – собственно компьютер из десяти модулей, способный в течение 0,01 секунды выявить неполадку и выполнить необходимую переконфигурацию. За состоянием модулей по выдаваемым ими диагностическим сообщениям следил специальный троированный процессор TARP. В виде рабочего макета этот комплекс занимал три стойки в человеческий рост, так что миниатюризация его представляла серьезную проблему.
9
Self Test and Repair.
10
У Джона Дэвиса в «Краткой истории „Вояджера“» (Spaceflight, февраль 1981 г.) он проходил в ошибочном написании Alverez Avizienes. Альгирдас Авиженис родился в 1932 г. в Каунасе (Литва) в семье майора Генерального штаба Антанаса Авижениса, который в 1944 г. ушел на Запад с отступающей германской армией. С 1950 г. Альгирдас жил в США, с 1962 г. работал в Калифорнийском университете в Лос-Анжелесе. В 1980 г. за вклад в создание «Вояджера» был удостоен медали NASA «За исключительные заслуги».
В
Носитель для TOPS по заданию представлял собой «Титан-Центавр» с дополнительной твердотопливной верхней ступенью типа Burner II. Без нее необходимая скорость отлета к Юпитеру не набиралась вообще, но и с нею для спроектированного аппарата массой 821 кг грузоподъемности не хватало, особенно в пусках 1979 г. Разработчикам предстояло искать какой-то компромисс.
Компания Martin Marietta Corp. тем временем прорабатывала зонд для спуска в Юпитер и проведения уникальных исследований в атмосфере планеты-гиганта. При использовании аппарата-носителя TOPS зонд с приборами массой 8,6 кг предстояло отделять на расстоянии 26 млн км от Юпитера. Он входил в атмосферу со скоростью 50 км/с, тормозился и осуществлял спуск на протяжении 2,5 часов до глубины 400 км, где давление в 300 раз превышает земное [11] .
Увы, столь красивый результат получался только при целевом запуске. Если же TOPS шел по траектории «Большого тура», то после сброса с него на подлете зонд мог погрузиться лишь до отметки 10 атм. Чтобы достичь больших глубин, требовалось значительное усложнение конструкции, но так называемый двухступенчатый зонд получался слишком тяжелым и плохо вписывался в схему гравитационного маневра к Сатурну. В общем, атмосферные зонды лучше было планировать вне программы «Большого тура».
11
В случае установки на аппарат класса «Пионер» атмосферный зонд мог доставить аппаратуру массой 12,3 кг на глубину, соответствующую давлению 72 атм.
Проект «Пионер-F/G»
С самого начала проектных работ по теме «Большой тур» было очевидно, что неразумно отправлять тяжелый дорогостоящий аппарат в многолетнее путешествие со сложным заданием, не имея никакого представления об условиях пути. Нужен был аппарат-разведчик, который пересечет пояс астероидов и исследует обстановку вплоть до орбиты Юпитера. На нем можно было бы также отработать некоторые новые системы и получить опыт связи и управления на больших расстояниях.
Так это обычно описывают сегодня с позиций послезнания, но начиналось все иначе.
Началось все, как это ни парадоксально, с проекта солнечного зонда, подготовленного в июле 1960 г. в Исследовательском центре имени Эймса. В Национальном консультативном комитете по аэронавтике NACA, преобразованном в 1958 г. в NASA, этот центр, расположенный рядом с авиастанцией ВМС США Моффетт-Филд в Калифорнии, между Сан-Франциско и Сан-Хосе, специализировался на авиационных исследованиях, а теперь хотел «застолбить» за собой и долю в быстро развивающейся космической программе.
Группа сотрудников во главе с Чарльзом Холлом предложила совершить разведку ближних окрестностей Солнца – проникнуть на расстояние 0,3 а.е. (45 млн км) от светила и добыть уникальные научные результаты о состоянии межпланетной и околосолнечной среды. Мощность солнечного излучения в этой области была вдесятеро больше, чем у Земли, и достигала 15 кВт/м2, однако инженеры показали, что аппарат конической формы, постоянно ориентированный острым концом на Солнце, способен выдержать нагрев.
Директор Центра Эймса Смит ДеФранс поддержал проект и в сентябре 1960 г. преобразовал неформальный коллектив разработчиков в подразделение с официальным статусом. Однако заручиться поддержкой головного офиса NASA в Вашингтоне оказалось непросто. Лишь в начале 1962 г. Холл встретился с заместителем директора Управления космической науки Эдгаром Кортрайтом, который – вполне ожидаемо – сказал, что молодая команда без реального опыта разработки космических систем взялась за слишком сложную задачу. Он предложил сначала подумать о создании простого аппарата для изучения межпланетной среды без столь опасного приближения к Солнцу.
