Пилотируемый самолет-снаряд Fi-103R “Райхенберг”
Разработанный фирмами “Физелер” и “Аргус” самолет-снаряд FZG-76, известный также под обозначениями Fi-103 и V-1 (Фау-1) несмотря на недостаточную точность и низкую надежность оказался опустошающим оружием. Его первое применение по городам Англии явилось большой неожиданностью и оказало сильное психологическое воздействие на
Поэтому не удивительно, что после принятия на вооружение баллистической ракеты V-2 (Фау-2) встал вопрос о целесообразности дальнейшего использования Фау-1.

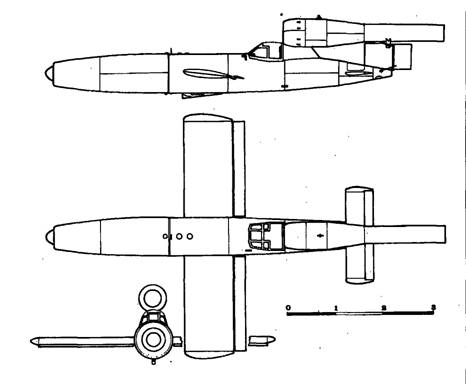

Схема пилотируемого самолета-снаряда “Райхенберг IV"
Часть из них было решено запускать с самолетов- бомбардировщиков Не-111. Эти бомбардировщики должны были занимать позиции для пуска самолетов-снарядов в направлениях, прикрытых меньшими силами ПВО и таким образом обеспечивать прорыв системы ПВО.
Кроме того, известная немецкая летчица Ханна Райч предложила создать пилотируемый самолет-снаряд для борьбы с крупными надводными целями. Такой самолет-снаряд должен был доставляться в район следования кораблей противника бомбардировщиком Не-111, после чего производился пуск самолета-снаряда. Его пилот должен был взять управление на себя, навести самолет-снаряд на цель и выброситься с парашютом.
Командование войск СС поддержало эту идею, предложив использовать пилотируемый самолет-снаряд также для бомбардировки индустриальных комплексов Куйбышева, Челябинска, Магнитогорска, а также районов, расположенных за Уралом. Известный специалист по диверсиям О. Скорцени даже отдал приказ набрать и подготовить 250 летчиков-смертников для этих самолетов-снарядов.
Как это часто бывало в Третьем Рейхе, эта “оригинальная” идея была поддержана на самом высоком уровне и получила кодовое название “Райхенберг”, а фирма “Физелер” получила задание разработать пилотируемый самолет-снаряд.
Благодаря накопленному фирмой “Физелер” опыту проектирования таких летательных аппаратов и широкому использованию узлов и агрегатов Фау-1, задание удалось выполнить в течение 14 дней. При этом были разработаны четыре модификации пилотируемого самолета-снаряда, получившего обозначение Fi-103R (К=Райхенберг):
Fi-103R-I — одноместный планер без силовой установки, предназначенный для начальных летных испытаний;
Fi-103R-II — двухместный учебный планер, у которого вместо отсека боевого заряда оборудована кабина пилота-инструктора;
Fi-103R-III — одноместный учебно-тренировочный самолет- снаряд с двигателем и посадочной лыжей;
Fi-103R-IV — одноместный боевой самолет-снаряд с двигателем, прицельными приспособлениями и боевым зарядом, но без посадочной лыжи.
В принципе самолеты всех четырех модификаций имели одинаковую конструкцию, которая в значительной степени была заимствована у Фау-1: моноплан со свободнонесущим среднерасположенным крылом, сигарообразным фюзеляжем и однокилевым хвостовым оперением.
Фюзеляж был построен почти целиком из малоуглеродистой стали, а съемные крылья имели деревянную

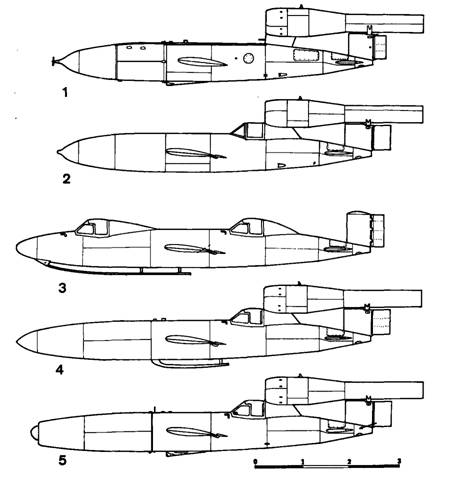

Немецкие самолеты-снаряды времен второй мировой войны
1 — беспилотный самолет-снаряд FZG-76; пилотируемые самолеты-снаряды: 2 — R-103R-I, 3 — R-103R-II, 4 — R-103R-III, 5 — Fi-103R-IV
Двигателем служил пульсирующий воздушно-реактивный двигатель “Аргус”, который развивал тягу порядка 226 кг при скорости полета 640 км/час. Этот двигатель представлял собой трубу из малоуглеродистой стали длиной 3,48 м с максимальным диаметром немногим более 546 мм. Диаметр сопла равнялся 40 см, толщина применявшейся при его изготовлении стали составляла 2,5 мм. Вес двигателя не превышал 163 кг.
На переднем конце трубы устанавливалась клапанная решетка для впуска воздуха, лепестки клапанов которой, открывавшиеся подобно створкам, изготавливались из углеродистой стали. В головной части трубы имелось 9 форсунок для впрыска топлива, соединенных с баком при помощи топливопроводов. Момент открытия клапанов решетки точно соответствовал моменту впрыска топлива, обеспечивая таким образом рабочий цикл двигателя. Топливо подавалось под давлением около 6 атм, причем соотношение компонентов топливо-воздушной смеси было приблизительно 1:15.
Испытания самолетов-снарядов проводились начиная с сентября 1943 г. Без каких-либо происшествий были облетаны бездвигательные модификации Fi-103R-I и Fi- 103R-II, однако первые же полеты самолетов модификации Fi-103R-III дали печальный результат: были потеряны четыре опытных самолета и погибли два летчика. Интересно, что приглашенная для проведения испытаний Ханна Райч выполнила после этого десять удачных полетов, однако когда испытания продолжили заводские летчики^ испытатели, произошли еще две катастрофы. В конце концов было обнаружено, что вызванная работой двигателя вибрация конструкции самолета приводила к разрушению одного из элементов системы управления.
В целом испытания и доводка самолета-снаряда явно затянулись, а когда союзные войска высадились со своих десантных судов и кораблей на побережье Нормандии, стало ясно, что время для применения “Райхенбергов” упущено. Тем не менее из построенных примерно 175 самолетов-снарядов этого типа 50 машин было передано на вооружение выполнявшей специальные операции эскадры люфтваффе KG-200, где они образовали 5-ю эскадрилью. Какие-либо сведения о боевых действиях этой эскадрильи отсутствуют.
< image l:href="#" />Схема легкого штурмовика EF-126, разрабатывавшегося в 1946 году ОКБ-1 в Дессау по заданию советской администрации
Конструктивная схема пилотируемого самолета-снаряда «Райхенберг IV»:
1 — носовой обтекатель, 2 — регистрирующая аппаратура, 3 — взрыватель, 4 — боевая часть, 5 — трубчатый силовой шпангоут, 6 — прицельное приспособление, 7 — заливная горловина топливного бака, 8 — топливный бак, 9 — устройство крепления к катапульте, 10 — кабина пилота, 11 — пульсирующий воздушно-реактивный двигатель Argus As-014,12 — запальная свеча, 13 — тяги управляющих поверхностей, 14 — баллон со сжатым воздухом для двигателя, 15 — аппаратура управления двигателем, 16 — руль направления.
