1) Определить принципиальную схему ее построения; провести пропорциональный анализ. Зафиксировать результаты в виде небольших набросков на полях общего листа;
2) Выполнить перспективное изображение, выбрав предварительно подходящую точку зрения;
3) Выявить конструктивную основу путем изображения невидимых линий, необходимых сечений, обозначения осей и центров круглых форм;
4) Добиться выразительности рисунка путем установления иерархии линий в соответствии с их значением, возможно, путем использования некоторого количества тона.
Для
нахождение оптимального решения его композиции куда, помимо основных перспективных изображений, войдут ортогональные аналитические схемы и возможные изображения некоторых фрагментов.
Требования: Работа выполняется на листе ватмана формата А2 графитным карандашом. Необходимо точно передать пропорции каждой детали, выявить их конструктивно-пластическую основу, используя при этом изображения некоторых продольных и поперечных сечений. Тон возможно использовать не только в светотеневом варианте, но и для усиления выразительности необходимых сечений.
Рекомендации: Для изображения желательно подобрать архитектурные детали, сформированные по различным принципам: тела вращения (виды балясин), рельефные геометрические орнаменты на плоской плите («трилистники», «пятилистники» и т. д.), с использованием завитков («пальметта», консоль, ионическая капитель и др.).
Сразу определиться с компоновкой листа, подразумевая, что наряду с основными изображениями в него будут включены и некоторые вспомогательные мелкие рисунки, которыми удобно регулировать лист в плане его заполненности и равновесности.
Методику построения каждой детали определять в соответствии с особенностями ее организации: у тел вращения – «нанизывать» части на общую ось, у плоского орнамента – идти от изображения плиты с дальнейшей ее разметкой (как у скульпторов) и «наращиванием» рельефа. Особую сложность представляет выстраивание завитков у ионической капители или пальметты. Вести построение обоих завитков следует параллельно (по аналогии с изображением глаз при рисовании головы). Это исключит возможные ошибки перспективного и пропорционального характера.
Для успешного ведения их построения целесообразно «рассечь» обе валюты по центру глазков в вертикальном и горизонтальном направлениях. Затем произвести пропорциональный анализ на натуре и перенести его результаты на изображение, просмотрев соответствующие засечки. Но при проведении сложной кривой через полученные засечки все же главным образом следить за плавностью изменения ее радиуса. Перебрасывая взгляд с изображения одной валюты на другую и воспринимая рисунок, возможно, в перевернутом виде, производить корректировку кривых до полного согласия с натурой. Хорошо также воспринимать рисунок под острым углом зрения, когда возможные погрешности становятся более заметными. Смотреть также не только на изменения кривизны линии, но и на убывание ширины полосы по мере приближения к глазку. Оно также должно происходить плавно.
При изображении балясины (вертикально ограждающего элемента) в связи с ее протяженностью по высоте удобно поделить ее не только пополам, а на четыре равные части, что обеспечит более точную передачу пропорциональных
Начинать построение следует с тела вращения, а затем достраивать прямоугольные части, а не наоборот, во избежание нарушения горизонтальности элементов, прилегающим к этим частям.
При изображении тела вращения воспринимать его и целиком и по частям (поочередно). Анализ кривизны проводить при помощи касательных к отдельным его частям.
Отдельные кривые участки контура стараться рассмотреть поочередно, как выпуклость или выгнутость самой фигуры или фона, прилегающего к фигуре на данном участке. «Перепрыгивая» с варианта выпуклости на вариант выгнутости и сравнивая характер кривизны, добиться наиболее точной ее (кривизны) передачи.
Поперечные сечения тела вращения производить в самых широких и самых узких местах, а также в месте перехода вогнутости на выпуклость. Продольного сечения достаточно одного в наиболее вогнутом повороте. Помнить рекомендацию П. П. Чистякова: «Рисовать не линией, а формой, то есть чертить линию, а видеть массу, заключенную между двумя, тремя и т. д. линиями».
Не забывать о тектоничности формы балясины. Характерной ошибкой будет стремление вписать в наиболее широкую ее часть шар, так как его форма нейтральна. Здесь уместно думать о каплевидной форме, что соответствует ее тектоническому построению. Именно в работе с подобными формами и проявляется то самое «чуть-чуть», которое выводит рисующего на необходимый уровень художественного мастерства и формирует тонкий художественный вкус будущего профессионала архитектора. Кроме того, изучение отдельных архитектурных деталей послужит необходимой базой в дальнейшей профессиональной деятельности (рис. 4, 5).

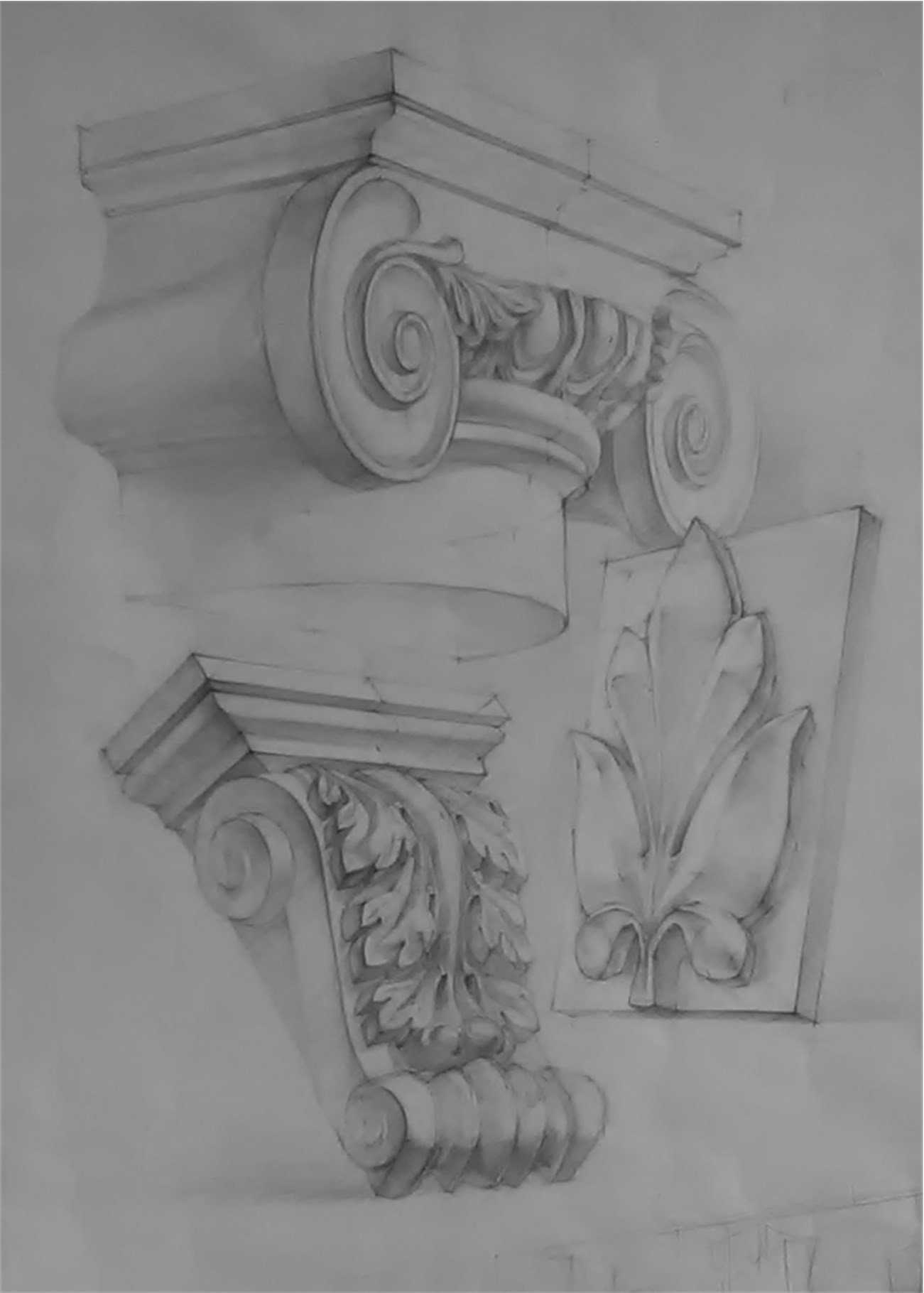

Рис. 4. Рисование архитектурных деталей

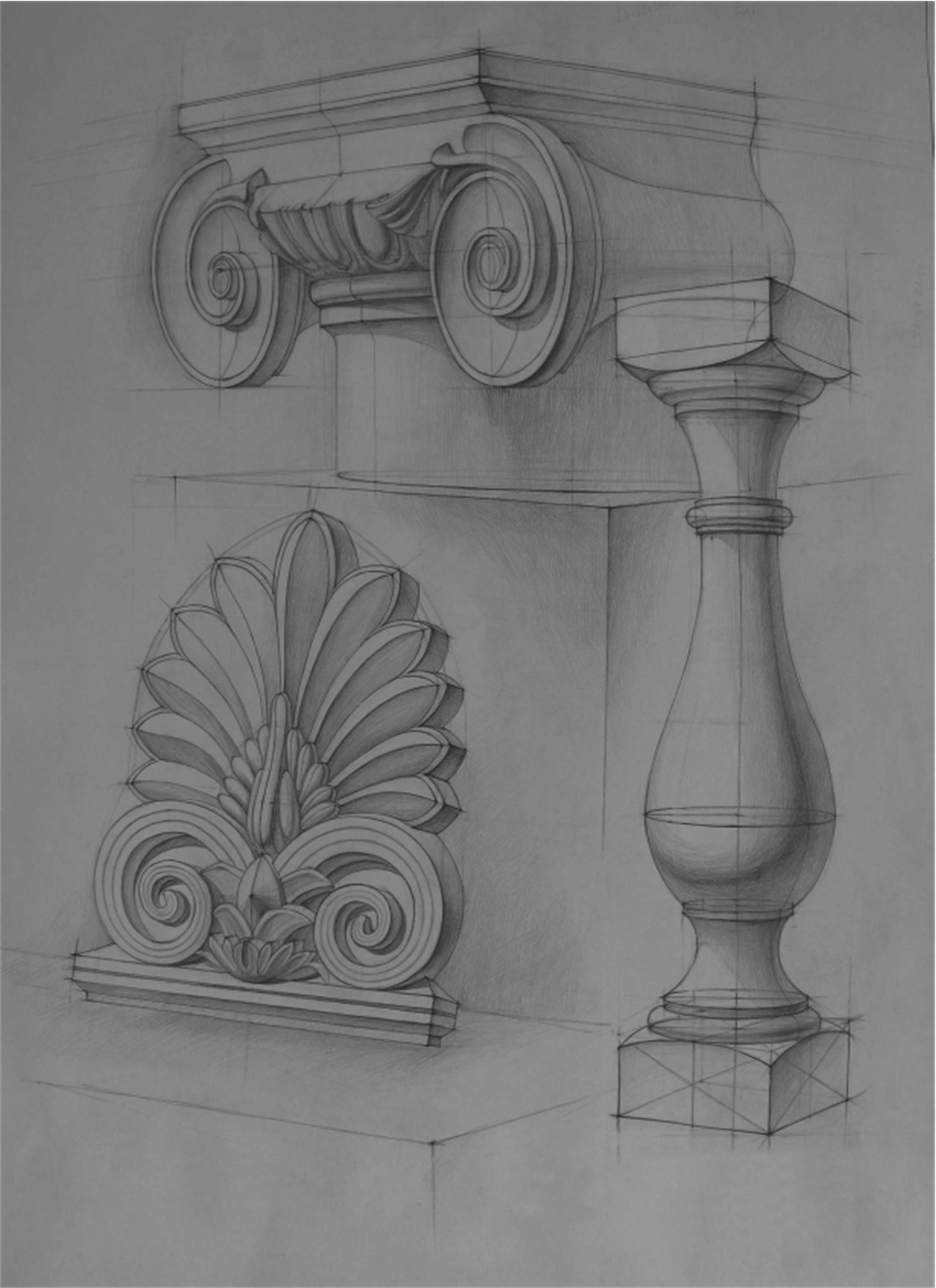

Рис. 5. Рисование архитектурных деталей
1.3. Композиция из геометрических пространств
На этапе довузовской подготовки по рисунку в разделе рисования по представлению выполняются задания, связанные с составлением композиций из предложенных объемных геометрических форм.
Несмотря на конструктивный подход в их изображении, все же предполагается работа с их внешней пластической оболочкой. Пространства, заключенные в них, во внимание не принимаются.
Масштаб подобных композиций предполагаемо мал, т. е. размеры фигур примерно совпадают со стандартными размерами известного аудиторного набора гипсовых тел. Уровень зрения зачастую выбирается выше изображаемой композиции для наглядности (а скорее, по привычке натурного рисования). Целесообразность подобных упражнений очевидна, но все же еще более полезным с точки зрения архитектурного проектирования окажется задание, обозначенное в названии.
