Кормовые балластная (26,1 т) и дифферентная (1,2 т) цистерны имели аналогичное устройство и отличались только вместимостью. Для осмотра внутренностей цистерн и механизмов, размещенных в них, в сферических переборках в носу и корме были предусмотрены водонепроницаемые двери. Так как в цистернах главного балласта (носовой и кормовой) в соответствии с проектом предусматривалось размещение личного состава во время надводного плавания, то в них были устроены также иллюминаторы. Но идея размещения личного состава в помещениях, которые в любую минуту могут быть затоплены, особенно при срочном погружении лодки, не получила дальнейшего развития.
В средней части прочного корпуса, внизу под боевой рубкой (85-99 шп.), размещались две цистерны – средняя и уравнительная по 6,4 т каждая. Как и на «Миноге»,
В носу и в корме от боевой рубки, в палубной надстройке размещались две палубные цистерны (по 18 т каждая), которые заполнялись самотеком через шпигаты при открытых клапанах вентиляции. Приводы управления клапанами вентиляции средней, уравнительной и палубной цистерн были выведены в боевую рубку. При переходе из надводного положения в подводное, как уже отмечалось, лодка принимала около 100 т водяного балласта. При всплытии дифферентные, средняя и уравнительная цистерны продувались сжатым воздухом, а водяной балласт из концевых цистерн откачивался двумя центробежными помпами, которые имели реверсивное устройство. Эти помпы (системы «Мажино», обладали производительностью от 10 до 362 т/ч в зависимости от глубины погружения) и были установлены в носовой и кормовой частях лодки. Уравнительная балластная цистерна была снабжена ручной помпой. В общем система погружения (всплытия) «Акулы» обладала достаточной надежностью, но к моменту ее вступления в строй время погружения (3 мин.) было уже недопустимо велико.
Аккумуляторная батарея размещалась в нижней части носового отделения лодки (30-74 шп.) Она состояла из 126 элементов системы «Мэто» и обладала емкостью 5050 ампер-часов (А-ч). Сверху батарея закрывалась деревянным настилом, который служил палубой носового отделения лодки. В носовой части трюма, перед аккумуляторной батареей размещалось 15 воздухохранителей со сжатым воздухом, три из которых предназначались для пневматической стрельбы из носовых торпедных аппаратов.
На деревянном настиле над аккумуляторной ямой были установлены металлические рундуки для личных вещей команды, их верхние крышки являлись местом отдыха свободных от вахты членов экипажа. Здесь же на деревянном настиле по правому борту размещался небольшой камбуз с электрической плитой и рефрижератором, а по левому – умывальник, трюмный насос и электрокомпрессор.
В средней части лодки, несколько в нос от боевой рубки (71-87 шп.), размещались офицерские помещения: три крохотных каюты и кают-компания. Внизу, под палубой офицерских помещений, находились цистерны пресной воды. Кормовой переборкой офицерских помещений служили стенки двух топливных цистерн, расположенных по бортам (87-97 шп.) с проходом между ними в боевую рубку. Общая емкость двух цистерн составляла 17 т, причем израсходованное топливо замещалось забортной водой.

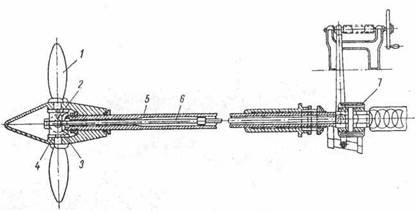

Подводная лодка «Акула». 1911 г. (Схема винта регулируемого шага) 1 -поворотная лопасть винта, 2-кривошипный палец комля лопасти, 3-ползун, двигающий кривошипные пальцы, в связи с чем происходит разворот лопастей, 4-полая ступица, 5-полый гребной вал, 6-штанга, передающая поступательное движение ползуну, 7-муфта.

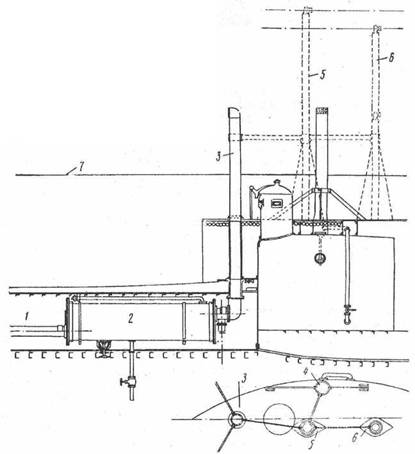

Схема расположения приспособлений для работы дизелей на перископной глубине. 1-газоотвод дизеля, 2-глушитель, 3-газовыхлопная труба, 4-шахта подачи воздуха, 5-командирский перископ, 6-зенитный перископ, 7-поверхность воды.
В боевой рубке стояли два перископа, штурвал вертикального руля, компас для управления лодкой в подводном положении. Для управления лодкой при надводном плавании в ограждении рубки также имелся штурвал вертикального

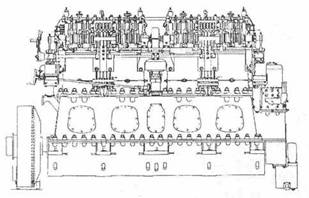

Всю кормовую часть лодки от боевой рубки до кормовой сферической переборки занимало машинное отделение, где размещалась энергетическая установка, подробно описанная выше. Выхлопные газы от дизельмоторов поступали в глушители, расположенные в кормовой палубной цистерне, откуда они отводились в общую газоотводную трубу, расположенную в кормовой части кожуха рубки. Кроме дизелей с их вспомогательными механизмами и гребного электродвигателя, в машинном отделении размещались водяная станция, электропомпа и воздухохранители. Последние были установлены по бортам машинного отделения и в трюме. Одна группа из четырех воздухохранителей содержала запас сжатого воздуха, другая, также из четырех воздухохранителей, служила для пуска дизельмоторов и распыления топлива в форсунках. За средним дизелем, над гребным электродвигателем, располагалась главная электростанция. Масляные цистерны находились под бортовыми дизельмоторами (по пять с каждого борта) и по бортам у среднего дизеля (по две с каждого борта).
В кормовой части машинного отделения были установлены два трубчатых торпедных аппарата и трубы для хранения двух запасных торпед. Трубы торпедных аппаратов проходили через кормовую цистерну главного балласта. Для погрузки торпед имелся специальный люк, расположенный вверху посредине машинного отделения. Такой же люк находился и в носовом отделении лодки.
В кормовой части лодки, кроме перечисленного выше, также находились: электродвигатель привода кормового шпиля, электрокомпрессор, умывальник, гальюн и четыре койки для команды.
Якорное устройство «Акулы» состояло из надводного якоря Холла массой 0,5 т с якорь-цепью длиной 50 сажен и двух грибовидных подводных якорей, установленных в оконечностях лодки с троссовым канатом той же длины. Подводные якоря позволяли лодке удерживаться на месте в перископном положении, когда она несла боевое дежурство, находясь на позиции.
Несмотря на то, что в «Спецификации подводной лодки в 360 т» («Акулы») было указано: «Вооружение состоит из четырех минных аппаратов, расположенных по 2 в носу и в корме, для 45-см мин образца 1904 г. и восьми мин к ним (4 в аппаратах и 4 запасных)», по предложению Морского генерального штаба, на лодке установили еще четыре минных (торпедных) аппарата Джевецкого, точнее Джевецкого-Подгорного. Они размещались в специальных нишах палубной надстройки выше ватерлинии в носовой и кормовой частях, по два с каждого борта. Такие же аппараты с аналогичным расположением были затем установлены на лодках типа «Барс», но из-за присущих им серьезных недостатков их пришлось снять, а ниши заделать.
Подводная лодка «Акула» после спуска на воду. 22 августа 1909 г.
Постройка и испытания
Процесс постройки подводной лодки «Минога» и ее прототипа «Акулы» во многом аналогичен. Эта аналогия не случайна и объясняется тем, что обе лодки Морское министерство решило считать опытными, и в связи с этим Балтийскому заводу была предоставлена определенная свобода действий в отступлении от утвержденных чертежей проекта, правда, в пределах технических условий и спецификации, а также в сроках сдачи флоту. Кроме того, задержка разработки и поставки дизельмоторов намного затянула постройку как одной, так и другой лодки.
Хотя технические условия и спецификация «Акулы» были утверждены 7 декабря 1906 г., окончательное оформление условий заказа Балтийскому заводу последовало только в конце декабря. Это и позволило заводу уже 29 декабря 1906 г. выдать заказ (№ 406/60) Южно-русскому Днепропетровскому заводу на поставку судостроительной стали для постройки «Акулы». Первая партия стали общей массой 25 т поступила на стапель, где строилась «Акула», 30 марта 1907 г., поэтому началом фактической постройки лодки вполне можно считать именно эту дату. Балтийскому заводу пришлось начать постройку на «свой страх и риск», не зная точно ни габаритов, ни массы дизельмоторов.
