"Башмаки" вдвиньте тоже до конца — отрегулируете потом, при испытании мотора.
Схема соединения обмоток статора показана на рисунке 60.
Буквами Я там обозначены начала обмоток, буквами К — концы. При таком включении одна половина статора (два полюса) намагничивается при прохождении тока, скажем, как южные полюсы, а другая половина — как северные.
Статор получается, как два подковообразных магнита, сложенных одноименными полюсами. После нескольких проб мы нашли, что так мотор работает лучше всего. 'Но помните, что соединение по схеме рисунка 60 дает хорошие результаты только в том случае, если обмотки всех катушек статора сделаны в одну сторону. Когда соедините
Эту доску вырежьте из кусочка изоляционного материала толщиной 2 мм. В прямоугольнике 20 X 15 мм просверлите два отверстия диаметром 4 мм. Из тоненькой латуни выгните две трубочки, заложите их в эти отверстия, надрежьте выступающие с обеих сторон концы и разогните, как лепестки цветов. Получатся два гнезда, в которые входят ножки от цоколей старых, перегоревших радиоламп.
С одной стороны подложите под лепестки гнезд очищенные от изоляции концы гибких проводов и вставьте штепсельную доску в держатели К на статоре мотора (рис. 56).

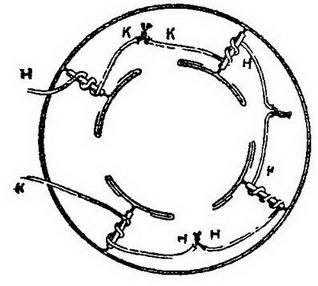

Рис. 60. Схема соединения обмоток статора.
Один из концов обмотки статора, все равно какой (просто ближайший), присоедините к выводу одного гнезда, а другой конец выведите гибким проводом и подожмите под ближайший контакт щеткодержателя (рис. 61). От второго контакта щеткодержателя проведите гибкий провод к свободному гнезду штепсельной доски. Получился сериес- мотор. Можете пробовать его работу.
К проводам от трансформатора или батареи элементов присоедините ножки от цоколя какой-нибудь старой, испорченной радиолампы и вставьте их в гнездо штепсельной доски.
Этот мотор тоже лучше сначала испытать и отрегулировать при большом напряжении. Когда мотор как следует заработает, уменьшите напряжение, подберите нужный нажим щеток и положение "башмаков" статора. Каждый "башмак" легко выдвинуть, вставив между ним и катушкой концы ножниц.

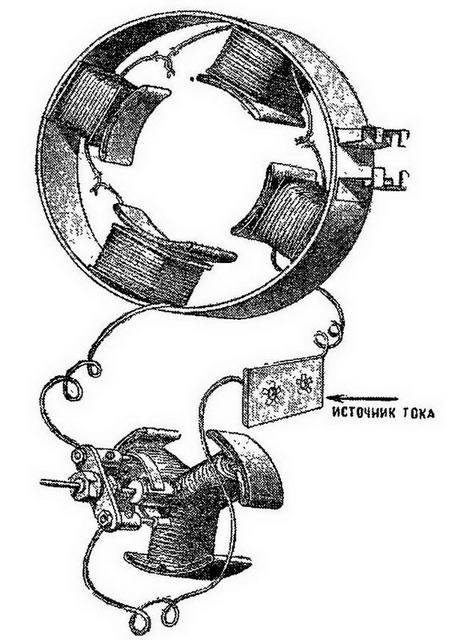

Рис. 61. Схема сериесного включения мотора с кольцевым статором.
Сближая ножницы, как бы разрезан ими, вы сумеете выдвинуть "башмак". Смотрите только, не придвиньте "башмаки" чересчур близко к полюсам якоря — испортите дело.
Наш мотор сделан очень тщательно, поэтому он хорошо работает даже от одной батарейки карманного фонарика, а при напряжении в 8 вольт — от трансформатора; благодаря тому, что обмотки соединены последовательно, ротор вращается с такой большой скоростью, что весь мотор гудит.
Очень хорошо работает шестой мотор, но у него есть один существенный недостаток:* иногда якорь останавливается в таком положении, что потом сам не трогается с места. Так неудачно располагаются полюсы якоря, что магнитное поле статора не может повернуть его. Достаточно чуть-чуть сдвинуть якорь, и он начинает вращаться, но сам с места не сдвигается.
Если мотор установлен на какую-нибудь модель, ему еще труднее трогаться с места, потому что приходится начинать работу с нагрузкой. И совсем неудобно подталкивать модель, чтобы она пошла. Правда, это случается довольно редко, но хороший мотор должен всегда работать без перебоев. Такие случаи бывают со
Нужно сделать пятиполюсный якорь, и тогда можно быть уверенным, что всегда при включении тока мотор начнет работать.

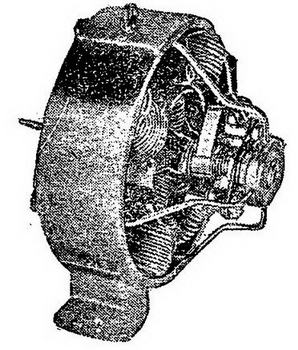

Рис. 62. Фото. Пятиполюсный мотор со стороны передней крышки.
Рис. 63. Фото. Пятиполюсный мотор со стороны коллектора.
По внешнему виду наш пятиполюсный мотор (рис. 62 и 63) почти ничем не отличается от трехполюсного (рис. 50). То, что вместо квадратиков в серединах крышек сделаны кружки, совершенно несущественно; это каждый может делать как хочет, а вот якорь в нем стоит другой, это сразу заметно. Середина мотора заполнена гораздо больше, чем в трехполюсном моторе.
Пятиполюсный якорь (рис. 64) можно сделать точно так, как трехполюсный, только взять не три, а пять V-образных частей.
Размеры основных деталей пятиполюсного якоря даны на рисунке 65; размеры деталей Б и В такие же, как и для трехполюсного якоря (рис. 44).
И здесь, для того чтобы увеличить массу железа якоря, между соседними сторонами V-образ- -ных деталей до обжимания полосками Б закладываются по пять-шесть прямоугольников В, а после обжимки заколачивается еще по одному прямоугольнику.
Перед обмоткой сердечники якоря нужно обернуть одним-двумя слоями парафинированной бумаги и в уголки у оси вклеить деревянные треугольнички. Схема обмотки такая же, как и трехполюсного якоря (рис. 66).
Если для питания мотора у вас есть хороший трансформатор, аккумуляторы или большие сухие элементы, можете сделать обмотку проводом диаметром 0,5 мм в любой изоляции. Тогда на каждый полюс якоря намотайте по 80 витков, аккуратно, виток к -витку. Все пять сердечников нужно обмотать строго одинаково. Концы и начала соседних обмоток соединяются и припаиваются к ближайшим обкладкам коллектора.
Рис. 64. Пятиполюсный якорь.

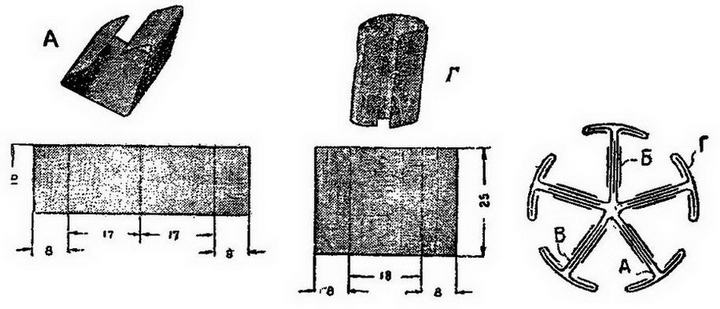

Рис. 65. Основные детали и конструкция пятиполюсного якоря.
Понятно, что коллектор этого мотора должен иметь пять обкладок.
Обмотки статора сделайте таким же проводом, каким обматывали якорь,—диаметром 0,5 мм. На каждую катушку полюса статора нужно поместить 130 витков проволоки, плотно, виток к витку.
Этот мотор рассчитан на работу при напряжении в 4—5 вольт постоянного тока или 6 вольт переменного (от трансформатора), но он хорошо работает и при 2—3 вольтах. Напряжение мы считаем на моторе, а не на источнике тока. Если включить мотор от трех элементов, дающих без нагрузки напряжение около 4,5 вольт, они, как говорится, "сядут" под нагрузкой, и напряжение на моторе будет только немного превышать 3 вольта. Так же "садится" и напряжение трансформатора, поэтому напряжение всегда надо брать с запасом.
