На рисунке 56 дан общий вид готового статора с передней (съемной) и задней крышками, ушками И для укрепления мотора и держателями К для установки штепсельной доски.
Мы припаяли сверху статора проволочное кольцо, как в настоящих тяжелых моторах.

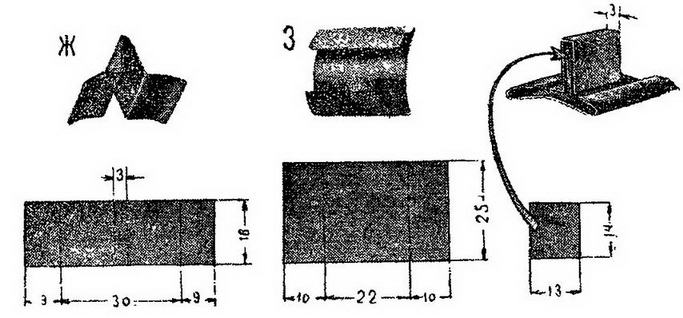

Рис. 54. Изготовление «башмаков».

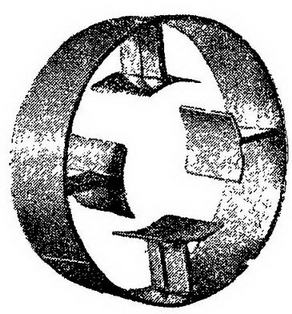

Рис. 55. Кольцо статора с> вдвинутыми
Для привинчивания передней крышки изнутри статора припаяйте между полюсами четыре болтика от «конструктора».
Напротив них, с другой стороны статора, припаяйте проволоки неподвижной задней крышки.
Переднюю крышку можно сделать теперь, а заднюю пока только заготовьте, изогните, а поставите ее на место при окончательной сборке мотора.
Для изготовления крышек нужно достать обрезок железа или латуни миллиметровой толщины и медную проволоку диаметром 2—2,5 мм. Из железа или латуни вырежьте два квадратика 18x18 мм и пробейте в углах отверстия по толщине проволоки. Для задней крышки отрежьте четыре куска проволоки длиной по 65 мм, а для передней — по 45 мм. Концы проволок вставьте в отверстия квадратиков, загните, расплющите и припаяйте. Это место должно быть очень прочным.
На рисунке 57 видно, как должны быть изогнуты проволоки передней крышки. Концы проволок сверните в петли и подгоните их так, чтобы они все плотно надевались на болтики статора. Центр квадратика крышки должен получиться по возможности точно на средней (осевой) линии кольца статора.
Щеткодержатель и щетки сделайте по описанию пятого мотора (рис. 49).

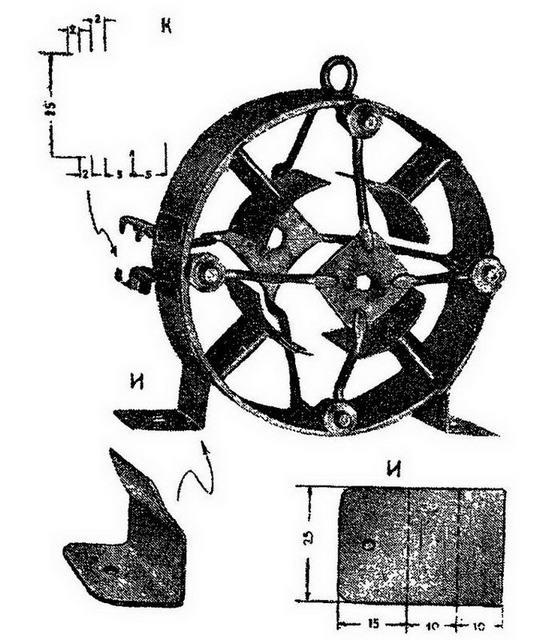

Рис. 56. Статор без обмотки.
Для укрепления гнезда щеткодержателя в задней крышке просверлите в центре квадратика крышки соответствующее отверстие. В это отверстие заложите гнездо и накрепко затяните первой гайкой. Затем на гнездо поверх гайки наденьте металлическую шайбу, щеткодержатель, вторую шайбу и навинтите вторую гайку.
На рисунке 58 видно, что щетки несколько изменены по сравнению со щетками пятого мотора. Этот мотор потребляет больше тока, чем пятый, и поверхность проволочных щеток оказывается недостаточной. Их нужно сделать плоскими, из тонкой, хорошо пружинящей латуни. Если воспользуетесь латунью бергмановских трубок, сделайте щетки из двух полосок каждую, как рессоры. Спаять полоски нужно только в одном месте — там, где они припаяны к проволоке, вставленной в контакт щеткодержателя. В такой конструкции щеток очень удачно сочетаются большая поверхность соприкосновения с коллектором и плавный нажим.

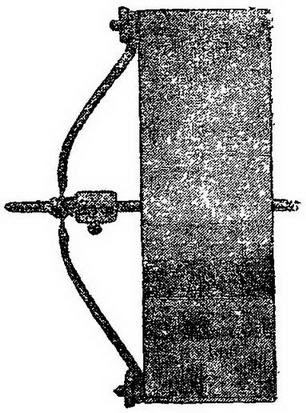

Рис. 57.. Форма проволок передней крышки.

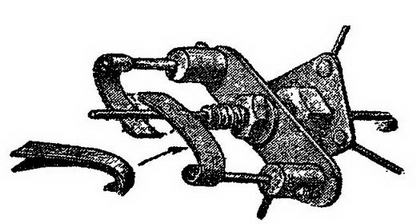

Рис. 58. Установка щеткодержателя.
Четыре проволоки, идущие от квадратика задней крышки, изогните так, чтобы они не мешали поворачивать щеткодержатель Придайте этим проволокам форму, хорошо видную на фото готового мотора (рис. 50), вставьте якорь в статор и примерьте крышку.
Рассчитайте так, чтобы тогда, когда полюсы якоря находятся на одном уровне с полюсами статора, а между коллектором и якорем оставлен промежуток в 5—б мм, гнездо щеткодержателя
Подшипники этого мотора, как и всех других, — проволочные спирали. В задней крышке подшипник помещается внутри гнезда, как в пятом моторе. Когда отрегулируете задний подшипник, можно поставить передний. Проволочную спираль вставьте в отверстие передней крышки, но сразу не припаивайте. Сначала добейтесь того, чтобы якорь легко вращался в собранном моторе с незакрепленным передним подшипником, и тогда лишь припаяйте его.
Снимать крышку и припаивать подшипник нельзя: он может чуточку сдвинуться с места и испортить регулировку; а если паять его со вставленной осью, можно припаять и ось. Чтобы этого не случилось, сделайте так, как в третьем моторе: хорошенько натрите Ьсь графитом черного карандаша. Подшипник окажется припаянным в самом выгодном положении.
Остается устранить один недостаток: якорь может передвигаться в подшипниках вдоль оси и выходить из магнитного поля статора. Правда, у задней крышки коллектор упирается в гнездо, но сдвинуться к передней крышке ему ничто не мешает. Нужно поставить упор. Достаньте еще один контакт от выключателя йли от патрона электрической лампочки. Нарезку контакта отпилите всю, она не нужна, достаточно оставить цилиндрик с винтом. Этот цилиндрик наденьте на ось между якорем и передней крышкой. Винтом зажмите упорный цилиндрик около квадрата передней крышки (рис. 57).
Чтобы уменьшить трение гнезда о бумагу коллектора, наденьте на ось между ними две маленькие медные шайбочки. Вот и все.
Тщательно вытрите все места паек, смажьте подшипники машинным маслом и прокрутите якорь рукой, чтобы ось «приработалась» в подшипниках. Когда добьетесь легкого и плавного вращения якоря, можете разобрать мотор и взяться за обмотку. Не забудьте заметить положение передней съемной крышки, чтобы ставить ее всегда одинаково.
Якорь этого мотора обматывается так же, как и для пятого (рис. 46). Обмотка статора несколько сложнее. Провод нужен диаметром 0,4 мм, в какой угодно изоляции. Так как обматывать полюсы статора очень неудобно, заготовьте отдельные катушечки.
При изготовлении мотора обжимки Е и «башмаки» получаются не совсем одинаковыми. Чтобы при сборке не спутать, что куда подогнано, сделайте на всех частях пометки, вытащите «башмаки» и осторожно сдвиньте" обжимки Е.

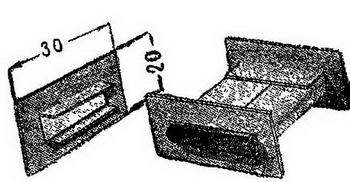

Рис. 59. Катушка статора.
Специальных катушек делать не нужно. Провод можно наматывать прямо на обжимки. Но чтобы он не сползал, сделайте "щеки". Вырежьте из тонкого плотного картона восемь прямоугольников 30 X 20 мм. Эти прямоугольники наденутся на обжимки; в центрах их нужно вычертить узенькие прямоугольнички по толщине и ширине обжимок, разрезать и изогнуть, как показано на рисунке 59, слева. Это и будут "щеки" катушек.
Обжимки оберните одним-двумя слоями бумаги и на концы их наденьте на клею заготовленные "щеки". Хорошенько промажьте клеем все катушки и, когда они высохнут, можете обматывать. На каждую катушку нужно поместить по ПО—120 витков провода, виток к витку. Сделайте это таким же способом, как и при обмотке якоря; заготовьте 6-метровые куски проволоки на двух гвоздях.
Концы обмоток завяжите нитками и'наденьте обжимки-катушки на "свои" полюсы. Вдвиньте их до конца, чтобы "щеки" катушек, прилегающие к кольцу статора, изогнулись по окружности, и тогда ©ставьте в каждый полюс статора "свой" "башмак".
