Готовые обкладки должны плотно прилегать к цилиндрику. Согните их и привяжите ниткой с клеем к цилиндрику тоино одну против другой. Между обкладками должны остаться узенькие щели. Если где-нибудь обкладки коллектора касаются * одна другой, мотор совсем не будет работать, а присоединенная батарейка испортится.
Вот и готов коллектор. Наденьте его на ось и прикрутите к ручкам очищенные от изоляции концы обмотки якоря (все равно, какой конец к какой ручке).
Теперь можете собрать весь мотор и изготовить щетки. Их лучше всего делать так, как показано на рисунке 24, внизу. Они простые и пружинят хорошо.
Изогните их из медной проволоки диаметром
Для удобного присоединения к мотору проводов сделайте по рисунку 24 (вверху) пружинящие клеммы. Их конструкция понятна по рисункам. Лучше всего, если достанете пружинящую латунь; можно использовать жесть.
Остается теперь правильно установить коллектор и присоединить концы обмоток статора.

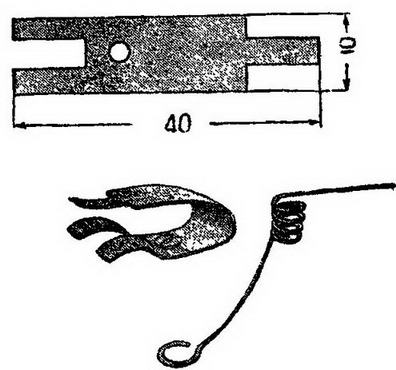

Рис. 24. Пружинная клемма (вверху — развертка, ниже — готовая клемма) и щетка.

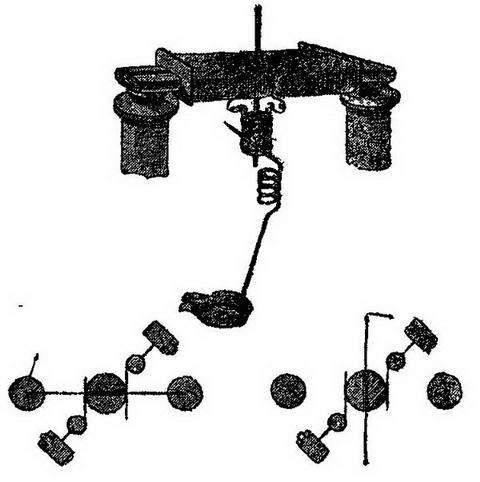

Рис. 25. При вращении якоря коллектор переключает ток.
Задача коллектора — переключать ток в обмотке якоря. К обкладкам коллектора присоединены концы обмотки якоря, а к щеткам подводится ток. На рисунке 25 видно, что получается при вращении. Как только якорь становится над винтами, щетки переходят с одной обкладки на другую (рис. 25, внизу слева). Значит, направление тока в обмотке якоря меняется и он перемагничивается.
Ясно, что коллектор должен быть установлен так, чтобы как раз тогда, когда якорь станет над винтами, щетки перешли ца другие обкладки. Тут надо очень внимательно все сделать: небольшая неправильность установки коллектора сильно ухудшает работу мотора.
Концы щеток присоединяются к клеммам. Они просто зажаты под ними. К клеммам же присоединяются и концы обмоток -статора. Можете сначала попробовать работу мотора, включив обмотку одного винта, а затем второго, как делали в первом моторе. Можете сразу соединить обмотки обоих винтов, рассчитав, чтобы направление тока в обмотках было разным (рис. 26).
Если оба винта обмотаны в одну и ту же сторону, их легко включать. Начала обмоток обоих винтов присоедините к клеммам, а концы обмоток соедините вместе. Можете наоборот: концы обмоток присоединить к клеммам, я начала — между собой. Это все равно.

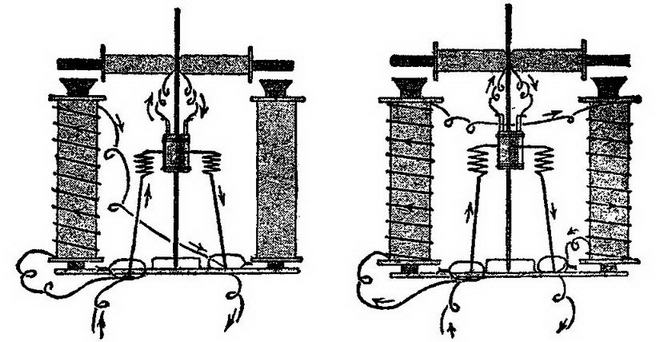

Рис. 26. Слева — включена обмотка одного винта, справа — включены обе обмотки.
Когда все сделаете, проверьте; не торопитесь — в спешке легко ошибиться. Приключите батарейку, и ротор сразу сам сдвинется с места и пойдет все быстрее и быстрее. Этим мотором можете приводить в движение самодельные механизмы. Включите его от хорошего, сильного трансформатора или от трех-четырех больших элементов, и он будет приводить в движение разные модели, сделанные из „конструктора“.
Мотор такого же типа можно сделать по-другому.
Посмотрите на любую машину, на любое инженерное сооружение — автомобиль, мост, самолет — или даже на такие простые вещи, как ведро, чайник, ложку. Многие части их очень интересно сделаны. Вы скажете: „Конечно, в самолете, автомобиле есть много интересных частей, а где же им
При изготовлении всякой вещи перед инженером стоит задача сделать ее как можно проще, но прочной и легкой. Прочность и легкость всегда „воюют“ между собой. Сделать, скажем, ложку толстой — получится она крепкой, но тяжелой: много металла пойдет на нее; сделать ее тонкой — весить она будет немного, но зато гнуться будет легко.
Кажется, эти две задачи никак) нельзя решить одновременно, но техники всегда стараются сделать все, что можно. А можно многое сделать.

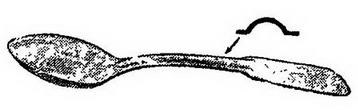

Рис. 27. Ручка ложки профилирована.
Посмотрите на тонкую алюминиевую ложку (рис. 27); видите, вдоль ручки ее идет канавка; ручка сделана выпуклой как будто для того, чтобы казалась толстой. На самом деле это совсем не для того. Если сделать ручку ложки не выпуклой, а плоской, ложка никуда не будет годиться. Захотите вы ею набрать густое -варенье из банки — она выгнется дугой; захотите есть пудинг такой ложкой, измучаетесь; только сахар в чае размешаете ею да кисель жидкий съедите. Нет, скажете вы, не нужна мне такая ложка, дайте покрепче. А из того же количества алюминия можно сделать прочную ложку: нужно только прогнуть вдоль ручки канавку, сделать ее выпуклой. Оказывается,^ изогнутый, как говорят инженеры — профилированный, материал при одном и том же весе гораздо прочнее плоского.
В наших первых моторах подшипники укреплены между деревянными столбиками. Это сделано потому, что жестяные стойки не выдержали бы — быстро согнулись. Если сделать стойки металлическими, надо брать железо толщиной не меньше 2 мм. А нельзя ли все-таки сделать стойки жестяными? Из профилированной жести?

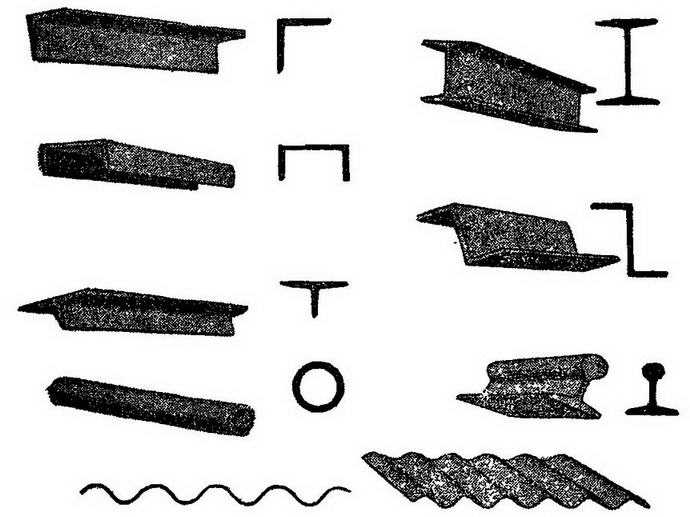

Рис. 28. Различные профили железа.
В строительстве употребляют железо разных профилей, где какой выгоднее. Есть железные полосы (балки), изогнутые в виде буквы Т — это угловое железо. Есть изогнутые в виде буквы П — это швеллерное. В виде буквы Т — тавровое. Если два Т сложены вместе вот так: —
+
+
это двутавровое железо. Есть железо, профилированное в виде латинской буквы Z; его так и называют — зетовое железо. Всякий знает профиль. рельса, трубы или волнистого железа (рис. 28). Какой профиль лучше выбрать для стоек нашего мотора? Удобнее всего швеллер.
Уж если стойки из жести, тогда, конечно, и винты для электромагнита не нужно применять — нужно сделать сердечник его жестяным. Ведь это очень удобно: взять пачку полосок жести, согнуть ее в „подкову“, и готов сердечник магнита. Тут не надо искать винты подходящих размеров: мотор можно сделать совсем небольшим (рис. 29).
Вырежьте из жести десять полосок длиной по 15 см и шириной 1,5 см.
Согните их в тисках в букву П так, чтобы перекладина получилась длиной 4 см.
Чтобы полоски не рассыпались, оберните жестью полюсы по всей длине (рис. 30). Отрежьте выступающие концы и ровно запилите напильником.
Якорь изготовляется так же, как и в первых моторах. Только длина его зависит от того, на каком расстоянии друг от друга получились полюсы подковообразного магнита статора. Если сделали их на расстоянии 4 см один от другого — 5 см снаружи, — длина полосок якоря должна быть тоже равна 5 см.
