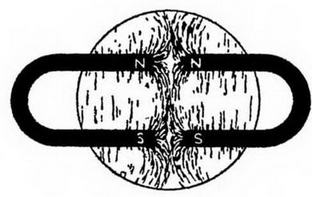

Рис. 16. Одноименные полюсы магнитов отталкиваются друг от друга.

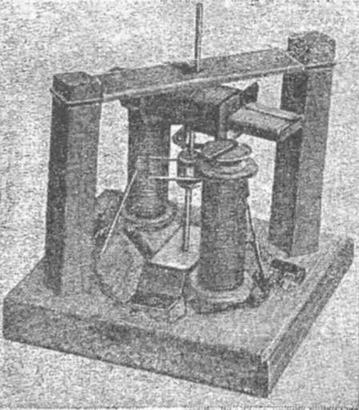

Рис. 17. Мотор с обмоткой на якоре.
Получится очень хорошо: левый, южный полюс статора оттолкнет дальний, тоже южный полюс ротора и потянет к себе ближайший, северный полюс; а правый полюс статора, наоборот, потянет
Дело в том, что головки винтов становятся северными или южными полюсами в зависимости от того, в какую сторону протекает ток по обмоткам винтов. Если посмотреть на полюс магнита сверху и если при этом ток протекает по направлению вращения часовой стрелки (рис. 19, вверху), то этот долгое всегда становится южным, а если ток идет против часовой стрелки, полюс становится северным. Поэтому полюсы подковообразных магнитов всегда обматываются в разные стороны. Но можно, не меняя направления обмотки, намагнитить полюсы наоборот: северный сделать южным, а южный — северным. Это очень просто: нужно поменять присоединение концов обмотки к батарейке (рис. 19, внизу).

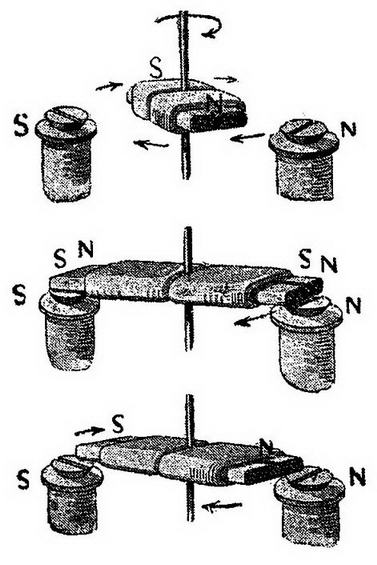

Рис. 18. Три положения якоря над винтами.

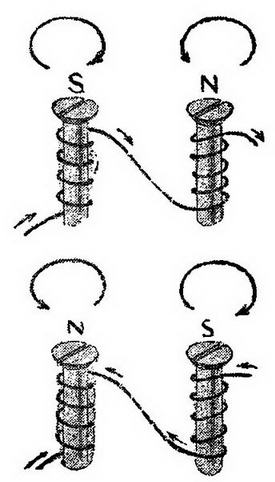

Рис. 19. Полюсы электромагнита перемагничиваются при изменении направления тока.
Так вот, если в тот момент, когда полюсы ротора станут над полюсами статора, переключить концы обмотки ротора, он перемагнитится. Одноименные полюсы' ротора и статора окажутся вместе, снова станут отталкиваться друг от друга, и вращение ротора не прекратится (рис. 18, внизу). Ротор будет продолжать двигаться в ту же сторону, а не пойдет обратно, потому что он успел немного разогнаться, и концы его обязательно проскочат над винтами дальше. Если каждый раз, когда полюсы ротора будут проходить над винтами, перемагничивать их, мотор будет работать.
Примерно так же был устроен самый первый в мире электромотор, изобретенный русским ученым Якоби. Больше ста лет назад, в ноябре 1834 года, он построил мотор, показанный на рисунке 20. Только ось ротора была не вертикальной, как у нас, а горизонтальной, и магнитов было не два, а восемь — по четыре подковообразных на статоре и на роторе. Свой мотор Якоби установил в 1838 году на большой десятивесельной шлюпке и — тоже впервые в истории — поплыл с электрическим двигателем по реке Неве. Двенадцать пассажиров помещались в шлюпке. Батарея в,320 элементов давала ток мотору.

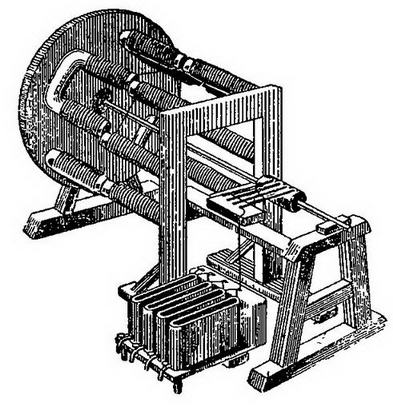

Рис. 20. Старинный рисунок мотора Якоби.
Наша конструкция хоть гораздо проще, но работает хорошо. Можете изготовить этот мотор так же, как и первый. Добавить нужно только обмотку .на якорь, сделать другой подшипник, уже не прерыватель, а так называемый коллектор, и пружинки — щетки. Ведь тут надо не прерывать ток, а переключать концы обмоток якоря. Это и делает коллектор, а как — дальше разберетесь.
В этом моторе ток включен без перерывов, все время. Благодаря этому мотор получается -гораздо сильнее первого, а поэтому перекладина-подшипник
При этом удобно надевать подшипник: вытяните немного проволоку, наденьте на стойки и вдавите обратно—проволока войдет в канавки стоек, и подшипник окажется крепко установленным.
Длину обмотки якоря рассчитайте так, чтобы она поместилась между катушками статора. Не забудьте сначала оклеить якорь бумагой, затем приклейте с обеих сторон картонные „щеки“ и лишь тогда обматывайте. „Щеки“ поставьте так, -чтобы они свободно проходили между катушками статора, и тогда будете спокойны, что не намотаете дальше, чем нужно. Концы якоря оберните полосками жести.
Проволока нужна диаметром 0,3 мм. Обмотку начните с середины, от того места, где проходит ось. Намотайте аккуратно, виток к витку, один ряд проволоки до „щеки“, не разрывая проволоки, намотайте сверху второй ряд в том же направлении обратно до середины; затем третий ряд и обратно четвертый (рис. 22). Не обрывая проволоки, в том же направлении обмотайте другую половину якоря и завяжите конец, чтобы обмотка не разошлась.
На каждую половину якоря должно улечься по 120-130 -витков (всего около 12 м провода на всю обмотку).

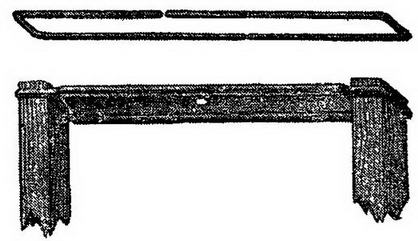

Рис. 21. Конструкция подшипника.

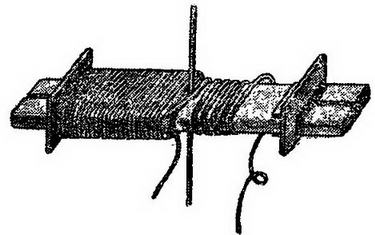

Рис. 22, Обмотка якоря.
На винты статора намотайте по 200 витков такой же проволоки.
Для коллектора нужно изготовить правильный цилиндрик с отверстием в центре точно по толщине оси. Мы перепробовали много способов: брали кусочек карандаша и выталкивали из него графит, пробовали выстрогать палочку, просверлить отверстие для оси, — все плохо получается. Легко сделать правильную палочку на токарном станке, а без него — никак. Лучше всего выходит цилиндрик из... бумаги.
Нарежьте из старого чертежа несколько полосок шириной 2 см. Приготовьте жидкий столярный клей или хороший конторский и наматывайте бумагу на ось, все время смазывая ее клеем. Старайтесь мотать плотно, а о краях не заботьтесь — пусть получатся неровными, потом обрежете. Когда кончится одна лента, вторую не накладывайте на конец первой, а приклейте встык, иначе получится бугорок. Намотайте цилиндрик диаметром примерно 1 см, оборвите ленту, обвяжите цилиндрик ниткой и положите высохнуть. Когда он высохнет, обрежьте острым ножом с обоих концов. Длина цилиндрика должна быть равна 1 см.
На цилиндрике нужно сделать две обкладки. Хорошо, если достанете для них тонкую латунь. Попробуйте раздобыть кусочек старой, так называемой бергмановской трубки, в которой часто помещают проводку к электромоторам или осветительную проводку. В крайнем случае можете взять кусочки жести.

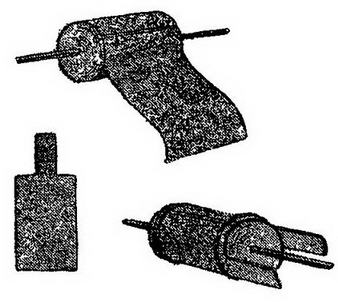

Рис. 23. Изготовление коллектора.
Измерьте ниткой длину окружности цилиндрика, разделите пополам и вырежьте две обкладки шириной чуть меньше подсчитанной. Длина обкладки должна быть такой же, как длина цилиндрика. Обкладки похожи на лопаты (рис. 23, слева); к их ручкам присоединятся потом провода.
