4. Отмените выделение щелчком на пустом пространстве рабочей страницы.
5. Выделите один из контуров с зеленой обводкой.

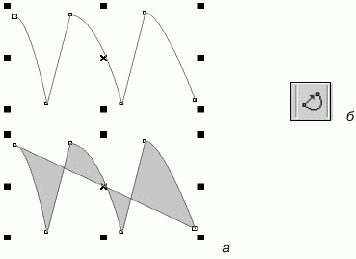

6. Нажмите кнопку Auto-Close Curve (Автоматически замыкающиеся кривые) на панели свойств. CorelDRAW по этой команде замыкает новым сегментом крайние точки выделенного контура (рис. 3.14). Обратите внимание на его желтую заливку. Как только контур стал замкнутым, проявился цвет заливки, назначенный на шаге 3. Если в результате замыкания контур стал самопересекающимся, в нем появятся «дырки».
Рис. 3.14.
Особое назначение в палитре цветов имеет первый образец, перечеркнутый крест-накрест. Он используется для удаления заливок и обводок. Если щелкнуть на нем левой кнопкой мыши, то объект лишится заливки, а если правой – обводки.
Перемещение объектов
С помощью инструмента Pick (Указатель) можно менять положение контуров на рабочей странице. Переместим нарисованный вами эллипс немного вправо:
1. Выделите эллипс с помощью инструмента Pick (Указатель). Вокруг эллипса появились восемь манипуляторов: четыре угловых и по одному боковому [1] – у каждой стороны габаритного прямоугольника. Еще один манипулятор находится в его центре и имеет вид перекрестия.
2. Подведите курсор мыши к центральному манипулятору. Курсор примет вид четырех стрелок, символизирующих свободное перемещение в любом направлении.
1
Заметьте, что в данной терминологии слово «боковой» не означает «сбоку» (слева или справа). Боковой манипулятор – это тот манипулятор, который находится между угловыми.

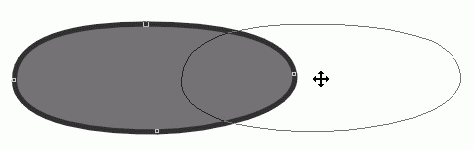

3. Нажмите левую кнопку мыши и, не отпуская ее, передвиньте курсор немного вправо. Текущее положение контура при перемещении будет показано синим цветом (рис. 3.15).
Рис. 3.15. Перемещение объекта с помощью инструмента Pick
4. Отпустите кнопку мыши. Контур передвинут на новое место.
Если контур замкнут и имеет заливку, для его выделения и перемещения можно использовать любую точку его внутренней области, а не только центральный манипулятор. Замкнутый контур, не имеющий заливки, можно выделить таким способом, только если установлен режим Treat As Filled (Считать заполненными). Он переключается одноименной кнопкой на панели свойств инструмента Pick (Указатель), появляющейся при отсутствии выделенных контуров. Если кнопка нажата, замкнутый контур можно выделить щелчком мышью на любой точке его внутренней области. В противном случае требуется щелчок точно на самом контуре.
Перемещение контуров вручную нельзя считать точным. К счастью, CorelDRAW поддерживает численный ввод расстояний. Для этого предназначены поля Object(s) Position (Положение объектов) на панели свойств инструмента Pick (Указатель). Они имеют обозначения х и у и соответствуют горизонтальной и вертикальной координатам выделенного объекта. Для точного размещения объекта необходимо ввести в эти поля новые координаты. С другой стороны, их можно использовать и для контроля при ручном перемещении объектов, поскольку координаты обновляются динамически. Часто удобнее отслеживать не абсолютные координаты объекта, а расстояние, на которое он переместился. Это значение отображается в строке состояния, причем двумя способами (рис. 3.16):
Рис. 3.16.
поля DX и DY – эти величины показывают смещение объекта по горизонтали и вертикали соответственно;
поля Distance (Расстояние) и Angle (Угол) – демонстрируют расстояние, на которое переместился объект по прямой, и направление перемещения.
Используем численный ввод координат для перемещения объектов.
1. Выделите эллипс инструментом Pick (Указатель).
2. Перетаскиванием мышью попробуйте переместить объект ровно на 1 см влево. Отслеживайте текущую величину смещения на панели свойств или в строке состояния. Вероятно, вам не удастся выполнить эту задачу, не прибегнув к большому увеличению масштаба просмотра страницы. В противном случае даже малейшее движение мыши приводит к значительному смещению объекта.
3. Посмотрите на значение в поле х (горизонтальная координата объекта) на панели свойств. Прибавьте к нему 10 мм и введите полученное число в то же самое поле.
4. Нажмите клавишу <Enter>. Эллипс переместится ровно на 1 см вправо.
5. Переместите эллипс в прежнее положение, уменьшив горизонтальную координату на 1 см.
Мышь не всегда является самым удобным манипулятором. При размещении объектов часто требуется подобрать определенное расстояние между ними. Как вы уже убедились, точно сместить объект с помощью мыши довольно трудно. Гораздо удобнее воспользоваться клавиатурой. При текущем инструменте Pick (Указатель) клавиши курсора перемещают выделенный объект в соответствующем направлении: клавиша <^> сдвигает объект вверх, клавиша <V> – вниз и т. д. За одно нажатие объект смещается на величину, заданную в поле Nudge Offset (Перемещение клавишами курсора) на панели свойств инструмента Pick (Указатель) при отсутствии выделенных объектов. При нажатой клавише <Shift> клавиши управления курсором перемещают объект с удвоенным шагом.
Настройка шага перемещения объектов

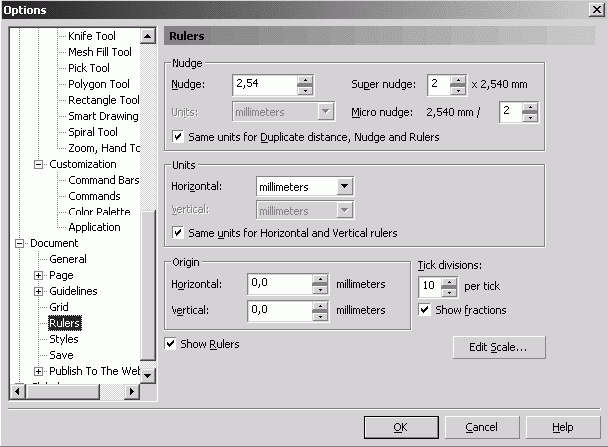

Шаг смещения объектов при нажатии клавиши управления курсором настраивается в диалоговом окне Options (Параметры), в подразделе Rulers (Линейки) раздела Document (Документ) (рис. 3.17). В области Nudge (Смещение) задаются величина смещения Nudge (Шаг смещения), множитель увеличения шага при нажатой клавише <Shift> Super nudge (Ускоренное перемещение), делитель уменьшения шага при нажатой клавише <Ctrl> Micro nudge (Микроперемещение) и единица измерения шага в списке Units (Единицы). Таким образом, вы можете использовать одновременно три независимо настраиваемых шага для перемещения объектов с помощью клавиатуры.
Рис. 3.17. Настройка шага перемещения объектов в диалоговом окне Options
Масштабирование объектов
Инструмент Pick (Указатель) используется и для изменения размера контуров.
1. Выделите первый контур.
2. Подведите курсор к правому нижнему угловому манипулятору. Курсор примет вид двунаправленной черной стрелки.
3. Нажмите левую кнопку мыши и перемещайте курсор по диагонали вправо и вниз. Размер контура будет увеличиваться. Его текущее состояние отображается синим цветом (рис. 3.18).
