Рис. 3.18. Пропорциональное масштабирование объектов с помощью инструмента Pick
4. Обратите внимание на панель свойств. В полях Object(s) Size (Размер объекта) отображается текущий размер объекта. Та же информация находится и в строке состояния, но дополнительно указываются координаты геометрического центра объекта. Значения размеров автоматически обновляются при масштабировании с помощью мыши. Вместе
5. Отпустите кнопку мыши. В строке состояния и на панели свойств вы увидите новые размеры объекта.
В новой версии программы с объектом всегда ассоциирован коэффициент масштабирования, который отсчитывается от размера объекта в момент его создания. В предыдущих версиях текущий масштаб объекта всегда принимался равным 100 %.
Перетаскивание любого углового манипулятора объекта приводит к пропорциональному масштабированию. В таком режиме его вертикальный и горизонтальный размеры изменяются с одинаковым коэффициентом масштабирования. Если требуется масштабирование только по одному измерению (по вертикали или горизонтали), используют боковые манипуляторы объекта.
1. Подведите курсор мыши к боковому манипулятору нижней стороны габаритного прямоугольника.

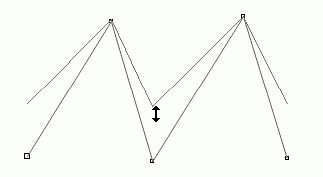

2. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте манипулятор вверх. Контур будет "сжиматься" по вертикали (рис. 3.19). Обратите внимание на изменение значений в полях Object(s) Size (Размер объекта). Уменьшается только размер по вертикали, а коэффициент масштабирования изменяется только в нижнем поле Scale Factor Factor (Коэффициент масштабирования).
Рис. 3.19. Непропорциональное масштабирование объектов с помощью инструмента Pick
3. Когда вертикальный размер контура уменьшится примерно на четверть, отпустите кнопку мыши.
При масштабировании, как и при перемещении, CorelDRAW позволяет численно задавать новые размеры объектов или коэффициент масштабирования. Масштабирование может быть пропорциональным или непропорциональным, в зависимости от положения кнопки-переключателя Nonpro-portional scaling/Sizing Ratio (Непропорциональные размеры) с пиктограммой замка. В нажатом состоянии (замок открыт) масштабирование будет непропорциональным. Ввод значения в одно из полей приведет к масштабированию только по соответствующему измерению. В противном случае ввод размера или коэффициента масштабирования в одном поле приведет к их автоматическому пересчету в другом.
Кратное масштабирование
Довольно часто возникает потребность увеличить или уменьшить объект в кратное количество раз. Если производить масштабирование мышью при нажатой клавише <Ctrl>, программа будет использовать такой шаг автоматически.
Отражение объектов
Нас окружает множество объектов, имеющих зеркальную симметрию. Поэтому операции зеркального отражения присутствуют и в CorelDRAW. Для этой цели используют перетаскивание мышью или специальные кнопки на панели свойств инструмента Pick (Указатель).
1. Выделите любую из нарисованных вами
2. Нажмите клавишу <Ctrl>.
3. Подведите курсор мыши к верхнему боковому манипулятору выделенного контура.

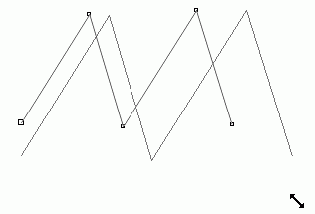

4. Нажмите левую кнопку мыши и перемещайте манипулятор вниз, за противоположную сторону габаритного прямоугольника. Кривая отразится зеркально, что будет показано синим цветом (рис. 3.20).
Рис. 3.20. Зеркальное отражение объектов с помощью инструмента Pick
5. Отпустите кнопку мыши.
Таким способом исключительно удобно отражать объект относительно одной из его сторон. Если требуется выполнить отражение, не изменяя положение объекта, удобнее пользоваться кнопками Mirror Button (Кнопка Зеркало) на панели свойств. Опробуйте действие этих кнопок на выделенном объекте.
Поворот объектов
Поворот – одна из наиболее часто встречающихся операций с объектами. Он может выполняться интерактивно (с помощью мыши) или вводом значения угла в поле Angle of Rotation (Угол поворота) на панели свойств инструмента Pick (Указатель).
1. Выделите один из нарисованных ранее контуров.
2. Сделайте еще один щелчок мышью на контуре или на его центральном манипуляторе. Остальные манипуляторы приобретут вид стрелок (рис. 3.21). Назовем этот режим режимом вращения.
Рис. 3.21. Манипуляторы в режиме вращения
3. Подведите курсор к любому угловому манипулятору. Курсор примет вид стрелки, изогнутой по кругу, что символизирует операцию вращения. Центральный манипулятор превращается в кружок с точкой посередине. Он указывает центр поворота.
4. Нажмите левую кнопку мыши и перемещайте курсор по кругу против часовой стрелки. Контур будет поворачиваться (рис. 3.22), а текущее значение угла можно отслеживать по показаниям в строке состояния или в поле Angle of Rotation (Угол поворота) на панели свойств. Обратите внимание, что отсчет величины угла идет против часовой стрелки от 0° до 360°. Поверните контур на 45°.
Рис. 3.22. Поворот объектов с помощью инструмента Pick
Точный поворот на кратные углы
При создании иллюстраций часто используются фиксированные углы поворота, кратные, например, 15° или 45°. При нажатой клавише <Ctrl> поворот совершается с фиксированным шагом изменения угла. По умолчанию он равен 15°. Таким образом, при повороте объекта угол будет принимать последовательно значения: 0°, 15°, 30°, 45°, 60° и т. д. Если в вашей иллюстрации большинство контуров требуется направить под другими углами, значение шага легко изменить в разделе Edit (Правка) диалогового окна Options (Параметры). Число, введенное в поле Constrain angle (Дискретность угла), задает фиксированный шаг поворота в градусах (рис. 3.23).
