Самоучитель CorelDRAW 12

Комолова Нина

Панель свойств инструмента Shape (Фигура) содержит все элементы управления, которые используются при редактировании формы контуров и фигур (рис. 3.38).

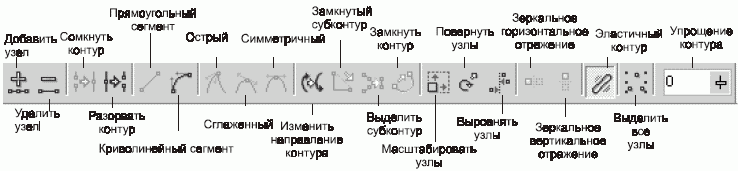

Рис. 3.38. Панель свойств инструмента Shape

Типы узлов

Когда несколько криволинейных сегментов соединяются между собой, взаимное расположение их управляющих линий

в узлах контура определяет тип опорных точек.

При этом возможны три варианта узлов (рис. 3.39):

симметричный (рис. 3.39, а) – в узле данного типа управляющие линии для соседних сегментов расположены вдоль одной прямой и имеют одинаковую длину. Кривая здесь образует гладкий перегиб и симметрична относительно узла, т. е. выходит из него с обеих сторон под одинаковыми углами. Увеличение длины или поворот одной управляющей линии немедленно приводит к симметричному удлинению или повороту второй. Таким образом, программа сохраняет тип узла;

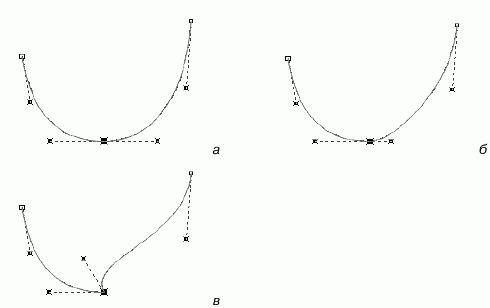

Рис. 3.39. Типы узлов: а – симметричный; б – гладкий; в – острый

гладкий (рис. 3.39, б) – управляющие линии в таком узле тоже расположены вдоль одной прямой, но могут иметь различную длину. Перегиб в узле гладкий, но несимметричный. Длину управляющих линий гладкого узла можно варьировать независимо, но их расположение вдоль одной прямой будет поддерживаться программой и при изменении длины, и при повороте;

острый (рис. 3.39, в) – сегменты в таком узле, несмотря на название, могут сходиться как под острым, так и под тупым углом. Важно то, что при этом они образуют не гладкий перегиб, а излом. Управляющие линии острого узла не зависимы друг от друга. Для каждой из них можно задавать произвольные длину и угол поворота.

При использовании инструмента Bezier (Кривая Безье) образуются только симметричные узлы. Остальные их типы можно получить преобразованием.

Преобразование типов узлов

С помощью инструмента Bezier (Кривая Безье) нарисуйте простой контур, состоящий из двух криволинейных сегментов. Старайтесь создавать управляющие линии одинаковой длины для каждого из его узлов.

1. Выберите инструмент Bezier (Кривая Безье) на панели инструментов.

2. Поместите курсор на свободное место рабочей страницы.

3. Нажмите левую кнопку мыши и перемещайте курсор вниз.

4. Отпустите кнопку мыши.

5. Переместите курсор по диагонали вправо и вниз.

6. Нажмите левую кнопку мыши и перемещайте курсор вправо.

7. Отпустите кнопку мыши.

8. Переместите курсор по диагонали вправо и вверх, чтобы он находился на одной горизонтали с первым узлом контура.

9. Нажмите левую кнопку мыши и перемещайте мышь вверх.

10. Отпустите кнопку мыши. Контур построен (рис. 3.40).

Рис. 3.40.

Простой контур из двух криволинейных сегментов

Теперь попробуем преобразовать средний узел контура в разные типы. На первом этапе необходимо выделить тот узел контура, который следует преобразовать. Инструмент Shape (Фигура) позволяет выделять отдельные узлы контура так же, как инструмент Pick (Указатель) отдельные контуры рисунка:

1. Выберите инструмент Shape (Фигура). Курсор примет вид большой черной стрелки.

2. Поместите курсор над вторым узлом контура. У черной стрелки курсора появится еще маленький значок из перекрещивающихся стрелок. Щелкните левой кнопкой мыши. Квадратик узла станет черным, т. е. узел выделен, и все дальнейшие операции CorelDRAW будет применять именно к этому узлу (рис. 3.41, а). Вы должны также увидеть управляющие прямые для сегментов, соединяющихся в данном узле. Похоже на то, что выделенный узел является симметричным, и вы можете в этом убедиться.

3. Подведите курсор инструмента Shape (Фигура) к правой управляющей точке, которой заканчивается управляющая линия.

4. Нажмите левую кнопку мыши.

5. Переместите курсор вправо. Длина правой управляющей линии увеличится (рис. 3.41, б). При этом настолько же удлинится и левая управляющая линия, а перегиб останется симметричным, но будет более плавным.

6. Сдвиньте курсор мыши немного вниз. Обе управляющие линии повернутся по часовой стрелке на одинаковый угол (рис. 3.41, в).

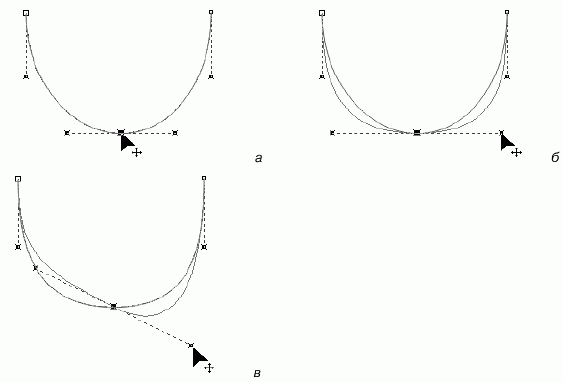

Рис. 3.41. Симметричный узел: а – выделение; б – изменение длины управляющих линий; в – поворот управляющих линий

Как видите, узел, построенный инструментом Bezier (Кривая Безье), действительно симметричный. Взгляните на панель свойств инструмента Shape (Фигура). Она содержит три кнопки, управляющие типом выделенного узла криволинейного сегмента: Make Node A Cusp (Острый узел), Make Node Smooth (Сгладить узел), Make Node Symmetrical (Симметризовать узел). Они соответствуют острому, гладкому и симметричному узлам. Кнопка Make Node Symmetrical (Симметризовать узел) недоступна потому, что выделенный узел уже имеет этот тип.

1. Нажмите кнопку Make Node Smooth (Сгладить узел). Никаких видимых изменений не произошло, но тип узла изменился. Проверим это.

2. Переместите правую управляющую точку вверх, чтобы управляющие линии расположились горизонтально. При повороте управляющие линии остаются на одной прямой, как и в случае с симметричным узлом (рис. 3.42, а).

3. Уменьшите длину правой управляющей линии. Заметьте, что длина левой управляющей линии осталась прежней (рис. 3.42, б). Такое поведение управляющих линий характеризует узел как гладкий. Управляющие линии этого узла могут иметь различную длину, оставляя перегиб контура гладким, но делая его несимметричным.
