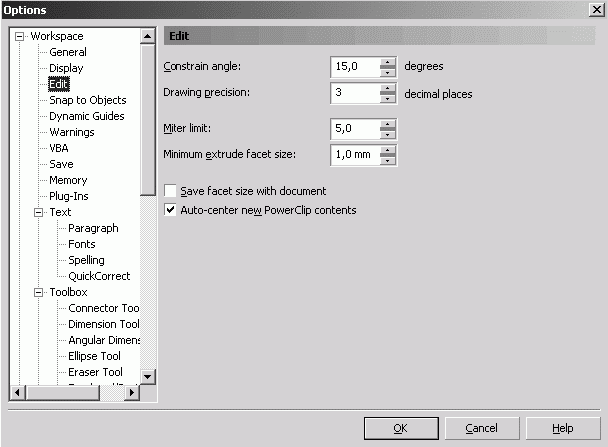

Рис. 3.23. Настройка фиксированного шага поворота в диалоговом окне Options
Вводя требуемый угол поворота в поле Angle (Угол), докера Transformation (Трансформация) вы добиваетесь высокой точности операции. Докер Transformation (Трансформация) появляется при вызове команды Arrange | Transformation | Rotate (Упорядочить | Трансформация | Поворот) или Windows | Dockers | Transformation | Rotate (Окно | Докеры | Трансформация | Поворот). Ввод отрицательных
По умолчанию центр поворота расположен в геометрическом центре габаритного прямоугольника, окружающего объект. В некоторых случаях требуется сместить центр, чтобы осуществить поворот вокруг заданной точки:
1. Выделите контур и щелкните на нем мышью еще раз. Подчеркнем, что требуется именно два последовательных щелчка, а не один двойной, который приведет к переключению на другой инструмент.
2. Подведите курсор мыши к текущему центру поворота. Курсор примет вид перекрестия (рис. 3.24, а).
3. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте центр вращения вниз, к противоположной стороне габаритной рамки (рис. 3.24, б).
4. Отпустите кнопку мыши. Положение центра вращения изменено.
5. Подведите курсор к одному из угловых манипуляторов контура.
6. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте курсор по часовой стрелке вокруг нового центра вращения. Контур тоже будет поворачиваться вокруг него (рис. 3.24, в).

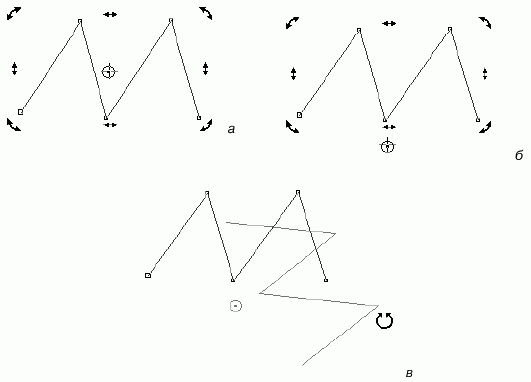

Рис. 3.24. Поворот объектов со смещением центра вращения: а – исходное положение центра; б – смещенный центр; в – поворот
Наклон объектов
В режиме вращения угловые манипуляторы используются собственно для поворота объектов. Боковые манипуляторы, тоже имеющие вид стрелок, позволяют наклонять объекты:
1. Выделите любой контур и щелкните на нем мышью еще раз, переведя объект в режим вращения.
2. Подведите курсор к верхнему боковому манипулятору контура.
3. Нажмите левую кнопку мыши и, не отпуская ее, перемещайте курсор вправо. Контур будет наклоняться в ту же сторону (рис. 3.25). Текущий угол наклона отображается в строке состояния. Если требуется иное направление наклона, следует воспользоваться другим боковым манипулятором объекта.
Рис. 3.25. Наклон объектов с помощью инструмента Pick
4. Отпустите кнопку мыши.
Угол наклона также можно задавать, вводя число, но для этого следует воспользоваться специальным докером Transformation (Преобразование).
Докер Transformation
Все рассмотренные операции перемещения и трансформирования можно производить с помощью мыши или вводом точных параметров в поля панели свойств инструмента Pick (Указатель). Тем не менее, CorelDRAW предлагает некоторые дополнительные средства точного управления трансформированием, обеспечиваемые докером Transformation (Преобразование) (рис. 3.26). Докер имеет пять режимов, соответствующих основным трансформациям: перемещению – Position (Положение), повороту – Rotate (Вращение), отражению – Scale and Mirror (Масштаб/Отражение),

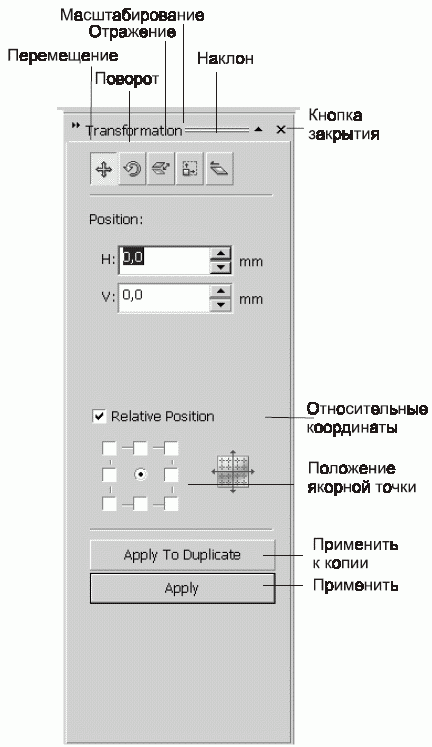

Рис. 3.26. Докер Transformation
Нажатие на любую из них открывает собственный набор элементов управления:
Position (Положение) – в полях ввода Position (Положение) демонстрируются текущие координаты объекта по горизонтали и вертикали. В зависимости от состояния флажка Relative Position (Относительное положение) это могут быть абсолютные координаты (относительно начала координат в окне документа) или нулевые значения (флажок установлен). В последнем случае ввод в поля Position (Положение) трактуется как величина смещения относительно текущего положения объекта на странице, а не как его новые координаты. Схема-переключатель, расположенная ниже, имеет девять позиций, соответствующих манипуляторам объекта. Она задает точку отсчета, относительно которой происходит перемещение;
Rotate (Вращение) – поле Angle (Наклон) устанавливает угол поворота выделенного объекта, а поля Center (Центр) – координаты центра вращения. Они могут считаться как абсолютными, так и относительно центра объекта в зависимости от положения флажка Relative Center (Относительно центра). Девятипозиционный переключатель позволяет быстро совместить центр вращения с одной из точек габаритной рамки объекта;
Scale and Mirror (Масштаб/Отражение) – поле Scale (Масштаб) задает коэффициенты масштабирования объекта по горизонтали и по вертикали, а кнопки Mirror (Отражение) – направление зеркального отражения объекта. Флажок Non-proportional (Сохранять пропорции) переключает пропорциональное и непропорциональное масштабирование. Схема, расположенная далее, устанавливает точку габаритного прямоугольника объекта, относительно которой будет выполнена команда;
Size (Размер) – в полях Size (Размер) задается новый размер объекта. Если флажок Non-proportional снят, достаточно ввести размер только по одному измерению: второе будет рассчитано автоматически. Безымянный переключатель устанавливает точку габаритной рамки, относительно которой будет проводиться масштабирование;
Skew (Скос) – в полях Skew (Скос) задается угол наклона объекта по горизонтали и/или вертикали. Если установлен флажок Use Anchor Point (От точки схода), становится доступен переключатель, позволяющий выбрать точку габаритного прямоугольника, относительно которой будет произведено трансформирование.
В нижней части докера находятся кнопки Apply (Применить) и Apply То Duplicate (Применить к дубликату). Все настройки трансформирования будут назначены объекту только после нажатия кнопки Apply (Применить). Использование кнопки Apply То Duplicate (Применить к дубликату) не трансформирует сам объект, а создает поверх него копию, к которой и применяется выбранная трансформация. Эта операция исключительно удобна для создания серии объектов, расположенных на одинаковом расстоянии, с последовательно изменяющимися размерами, развернутых с определенным шагом и т. п. Для получения такого эффекта достаточно сделать необходимые установки трансформирования и нажать кнопку Apply То Duplicate (Применить к дубликату) несколько раз. Подробнее этот прием обсуждается в главе 7.
