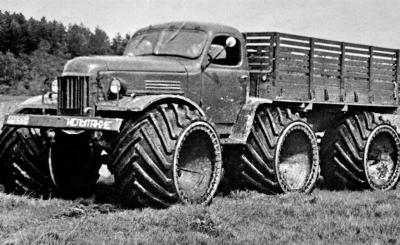

ЗИЛ-157Р
(1957 г.)
Опытный макетный 2,5-тонный бортовой автомобиль ЗИЛ-157Р с равноудаленным расположением трех ведущих мостов, построенный в июне 1957 года, представлял собой комбинацию агрегатов грузовиков ЗИС-150, ЗИС-151 и ЗИЛ-157. Его оборудовали 6-цилиндровым двигателем мощностью 104 л.с., системой подкачки шин, гидроусилителем рулевого механизма, передними и задними управляемыми колесами и средним неразрезным мостом от ЗИЛ-157. Колеса снабжались широкопрофильными шинами размером 16,00 – 20 или арочными. Дорожный просвет под мостами достигал 460 мм, снаряженная масса – около 6 т. Благодаря высокой маневренности и перекатыванию всех колес по одной колее проходимость грузовика существенно возросла. На нем также отрабатывались вопросы устойчивости, управляемости и геометрии установки колес. Его испытания позволили также уяснить ныне неопровержимую истину: важнейшими факторами повышения проходимости является оптимальное сочетание удельного давления на грунт, весовых и размерных параметров автомобиля, конструкции подвески, диаметра и профиля шин.
Опытный
ЗИЛ-136
(1957 г.)
Параллельно с испытаниями грузовика ЗИЛ-157Р исследования проходимости проводились на специальном трехосном плавающем макетном снегоболотоходе ЗИЛ-136 с несущим корпусом, равномерным расположением мостов и крайними управляемыми колесами, собранном в июле 1957 года по заказу Минобороны СССР. На нем впервые для трехосных машин ЗИЛ был применен упрощенный вариант бортовой схемы передачи мощности с передним неразрезным ведущим мостом с межбортовым дифференциалом, от которого крутящий момент подавался на соседние колеса бортовыми коническими передачами и карданными валами. В задней части машины помещались 140-сильный бензиновый мотор и механическая коробка передач от легкового автомобиля ЗИС-110. Вездеход снабжался системой изменения давления в шинах и гидроусилителем рулевого механизма, эластичными 20-дюймовыми или арочными шинами, водометным движителем для передвижения на плаву, но подвеска на нем отсутствовала. Оригинальный закрытый безрамный водоизмещающий корпус с люком в крыше был склепан из алюминиевых листов и снизу обшит нержавеющей листовой сталью. На испытаниях автомобиль массой 5250 кг с радиусом поворота 14 м показал удовлетворительную проходимость, но имел плохую управляемость. В том же 1957 году был построен экспериментальный образец трехосной бронемашины БТР-Э152В, сходной с двумя предыдущими образцами.

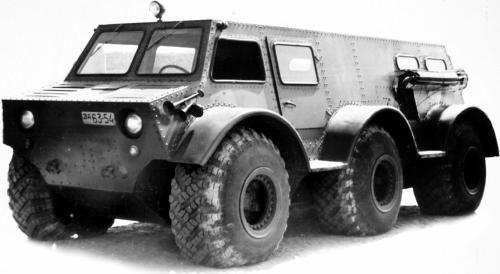

Экспериментальный 140-сильный плавающий вездеход ЗИЛ-136 с несущим корпусом. 1957 год
Семейство ЗИЛ-132
(1960 – 1976 гг.)
Небольшое трехосное семейство полноприводных «равнорасположенных» автомобилей ЗИЛ-132 создавалось с 1959 года и состояло из прототипов капотных и бескапотных сухопутных грузовиков и одной амфибии. По идее Грачева им предопределялась важная миссия стать новым поколением советских армейских грузовиков высокой проходимости принципиально иной нетрадиционной концепции. Она заключалась в использовании бортовой трансмиссии с блокировкой дифференциалов, трех равномерно разнесенных пар колес с одинаковой колеей и передними и задними управляемыми, тонкостенных шин большого диаметра с системой регулирования внутреннего давления и несущего основания с гладким днищем. Для ускорения производственного процесса все машины планировалось унифицировать по агрегатам и узлам с перспективными на то время автомобилями ЗИЛ-131 для последующей замены устаревших моделей ЗИС-151 и ЗИЛ-157, а также сделать будущей альтернативой грузовику ЗИЛ-131. Решение о проектировании и постройке нового автомобиля приняли 18 ноября 1959 года. Руководителем проекта был назначен инженер-конструктор Ю. И. Соболев.
ЗИЛ-132 (1960 – 1962 гг.) – опытный образец капотного грузовика с кабиной, передней облицовкой и кузовом от ЗИЛ-131, построенный 23 февраля 1960 года. Он возглавил первое поколение автомобилей 132-й серии и предопределил их дальнейшую общую конструкцию. Машина снабжалась оригинальной рамой с крестообразной поперечиной из 4-мм стали, тремя поперечинами и гладким днищем из листовой стали толщиной 2,5 мм с люком под коробкой передач. Колеса не имели упругих элементов подвески и жестко крепились на раме. В ее передней части был смонтирован основной для большинства разработок СКБ бензиновый двигатель ЗИЛ-375 V8 мощностью 180 л.с. Он приводил довольно сложную и тяжелую, но традиционную для работ Грачева бортовую трансмиссию с собственными оригинальными узлами и агрегатами от прототипов ЗИЛ-130 и ЗИЛ-131. В ее состав входили механическая 5-ступенчатая коробка передач от опытного варианта ЗИЛ-Э130, отдельно установленные демультипликатор (доработанная двухступенчатая «раздатка» от ЗИЛ-157) и оригинальная раздаточная коробка с межбортовым дифференциалом с пневматическим механизмом блокировки и дистанционным управлением. От них крутящий момент продольными карданными валами подавался на бортовые передачи каждой стороны машины, сблокированные с колесными редукторами от четырехосной модели ЗИЛ-135Б. В конструкцию управляемых колес были введены синхронные шариковые шарниры равных угловых скоростей «Рцеппа» (Rzeppa). Привод передней лебедки от ЗИЛ-157 производился карданным валом от коробки отбора мощности. Отсутствие подвески компенсировали мягкие шины с регулировкой давления в пределах 0,9 – 2,5 кг/см2 и его независимым разделением по бортам. В рулевой механизм были встроены два гидроусилителя на передние и задние колеса. Новинкой для трехосных машин являлась более мощная и надежная пневмогидравлическая тормозная система с отводом на прицепные агрегаты. Она состояла из гидропривода герметизированных колодочных (барабанных) колесных тормозов и пневматического усилителя с компрессором и емкостью со сжатым воздухом (ресивером). Грузовик имел два топливных бака вместимостью по 170 л.

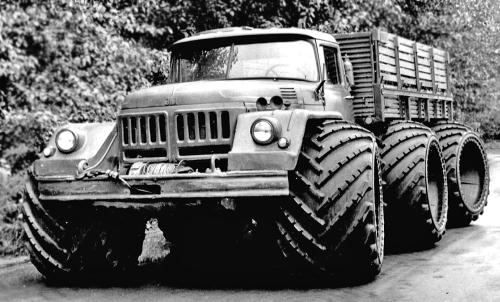

Автомобиль ЗИЛ-132 (6x6) с кабиной от грузовика ЗИЛ-131 и арочными шинами. 1960 год
Колесная база ЗИЛ-132 составляла 2600+2600 мм, колея всех мостов – по 2000 мм. Габаритные размеры на стандартных 20-дюймовых колесах – 7100x2550x2700 мм. Грузоподъемность автомобиля на шоссе – 4,5 т, на местности – 2,5 т. Снаряженная масса в зависимости от типа установленных шин – 6480 – 7380 кг, полная допустимая – 8980 – 9880 кг. Применение колесных редукторов позволило увеличить дорожный просвет под днищем до 580 мм, но радиус поворота
После обкатки заводские испытания ЗИЛ-132 начались в феврале 1960 года и впоследствии эпизодически проводились до осени 1962 года. При этом на автомобиле монтировали несколько различных типов шин: стандартные восьмислойные 16,00 – 20 модели И-159, широкопрофильные увеличенного диаметра 18,00 – 24 и арочные размером 1500x840. В марте 1961 года грузовик был переоборудован автоматической коробкой передач от машины ЗИЛ-135Е, новым демультипликатором и фургоном для установки аппаратуры и размещения испытателей. С разными шинами он мог двигаться по снежной целине глубиной до 1,2 м, развивая скорость 19 км/ч, и преодолевал заснеженный подъем крутизной до 28o. Основные недостатки относились к малой жесткости элементов рамы и надежности ходовой части, рассогласованности управления колесами и продольному раскачиванию на скорости более 60 км/ч. С переводом СКБ на интенсивные работы по четырехосным спецшасси дальнейшая доработка ЗИЛ-132 была приостановлена. Единственный прототип был уничтожен при пожаре в сентябре 1962 года.

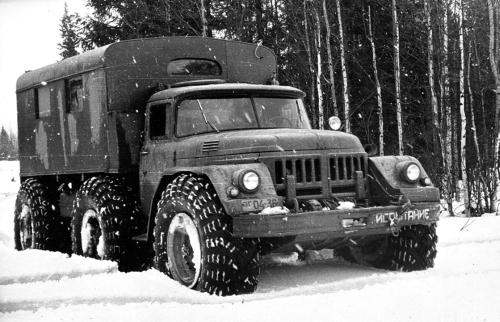

Доработанный вариант ЗИЛ-132 с автоматической трансмиссией и 24-дюймовыми шинами. 1961 год
Вспомнили об автомобиле ЗИЛ-132 в середине 1960-х годов, когда СКБ получило заказ на разработку и изготовление партии плавающих поисково-эвакуационных установок ПЭУ для обнаружения и доставки возвращаемых космических аппаратов и их экипажей. Этим оригинальным транспортным средствам посвящена глава о специальных трехосных амфибиях. Из них к семейству ЗИЛ-132 относился только плавающий грузовик ЗИЛ-132П, а в 1970-е годы его третьим поколением стали бескапотные автомобили серии ЗИЛ-132Р.
ЗИЛ-132П (1969 г.) – единственный опытный образец перспективного 4-тонного плавающего армейского автомобиля, созданный в инициативном порядке на базе поисковой машины ПЭУ-1 как развитие общей концепции «равнорасположенного» 132-го семейства. Собран в начале августа 1969 года. Он также снабжался 180-сильным двигателем ЗИЛ-375 и бортовой трансмиссией, но получил механическую коробку передач от автобуса ЗИЛ-158, оригинальную двухступенчатую раздаточную, торсионную подвеску крайних мостов, сварную раму, бортовой кузов из алюминиевого сплава и стеклопластиковые водоизмещающий корпус и кабину от модели 135Л. По сравнению с первым грузовиком ЗИЛ-132 расстояние между осями соседних мостов было сокращено до 2300 мм, что позволило уменьшить радиус поворота до 11,0 м, зато дорожный просвет под днищем достиг 660 мм. Полная масса амфибии составила 10,5 т, габаритная длина – 7180 мм, ширина – 2610 мм, высота по кабине – 2450 мм. Максимальная скорость по шоссе – 75 км/ч, на плаву при помощи водомета – 5 – 7 км/ч. Для прохождения особо сложных участков местности в кузове впервые устанавливали авиационный турбореактивный двигатель, обеспечивавший дополнительную силу тяги.

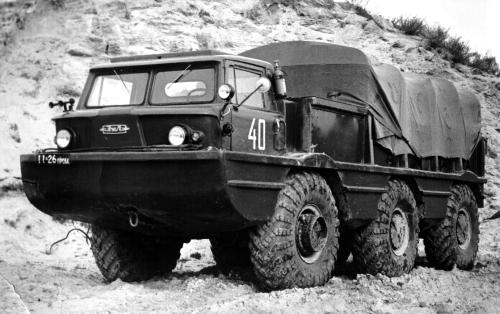

Опытный образец армейского 4-тонного плавающего автомобиля ЗИЛ-132П. 1969 год
ЗИЛ-132Р (1974 – 1975 гг.) – опытный многоцелевой 5-тонный бескапотный грузовик-тягач, построенный в начале мая 1974 года, – более совершенная модификация варианта ЗИЛ-132. Первоначально также был задуман как многоцелевой армейский автомобиль высокой проходимости и маневренности, способный заменить серийный грузовик ЗИЛ-131. Его ведущим конструктором являлся А. И. Филиппов. Автомобиль оснащался алюминиевой рамой и бензиновым двигателем ЗИЛ-130 V8, форсированным до 165 л.с. и установленным за новой 3-местной стеклопластиковой кабиной. Модернизированная бортовая трансмиссия включала сухое двухдисковое сцепление с гидроприводом, синхронизированную 5-ступенчатую коробку передач ЗИЛ-137 с отбором мощности, раздаточную коробку с блокируемым дифференциалом и бортовые редукторы в алюминиевых корпусах. Здесь впервые для машин 132-й серии появилась полноценная независимая рычажно-торсионная подвеска всех колес и была введена двухконтурная пневмогидравлическая система с вентилируемыми дисковыми тормозами, установленными на бортовых редукторах. Управление передними колесами осуществлялось рулевым механизмом с гидроусилителем, поворот задних производился посредством гидравлического следящего устройства. В цельнометаллической грузовой платформе длиной 4115 мм с армейским тентом размещались продольные скамьи для боевого расчета. В комплектацию входили два стеклопластиковых бензобака на 300 л и шины размером 14,00 – 20 или 16,00 – 20. Автомобиль имел колесную базу 2100+2100 мм и колею 2075 мм. Габаритная длина составила 6990 мм, дорожный просвет – 380 мм. Снаряженная масса – 6360 кг, полная – 11 360 кг. На испытаниях, продолжавшихся до апреля 1975 года, грузовик развивал максимальную скорость 68 км/ч, преодолевал подъемы крутизной 30o, косогор в 25o и броды глубиной 1,3 м. Его радиус поворота в 11 м по-прежнему оставлял желать лучшего, а средний расход топлива 78,4 л на 100 км вовсе не укладывался в рамки военных требований. Несмотря на достаточную мощность, по эксплуатационным качествам ЗИЛ-132Р несущественно отличался от ЗИЛ-131 и был условно одобрен военными при внесении серьезных модификаций, что повлекло бы за собой существенную переделку всей конструкции.

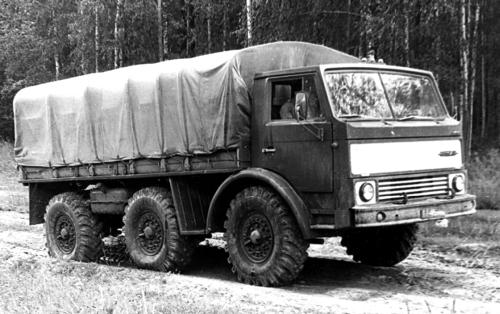

Прототип 5-тонного многоцелевого бескапотного грузовика-тягача ЗИЛ-132Р. 1974 год
В конце 1975 года этот автомобиль появился в облике сельскохозяйственного грузовика ЗИЛ-132РС с 180-сильным мотором ЗИЛ-375, а на следующий год был переделан в тягач 132РВ с седельным устройством от модели 130В, предназначенный для работы в составе автопоездов полной массой 19,1 т. Он прошел очередные испытания в 21 НИИИ, во время которых буксировал активный полуприцеп ЗИЛ-137Б без привода колес, оснащенный макетным оборудованием транспортных машин ракетных комплексов. Несмотря на улучшенные устойчивость и управляемость по сравнению с активными автопоездами ЗИЛ-137, дальнейшие работы по военному применению машин серии 132 были прекращены. В 1980 году их вообще свернули, но в 1992-м они возобновились в облике нового шасси 132К, ставшего основой сухопутной аварийно-спасательной серии 4972/4975.
