Секретные автомобили Советской армии

Кочнев Евгений

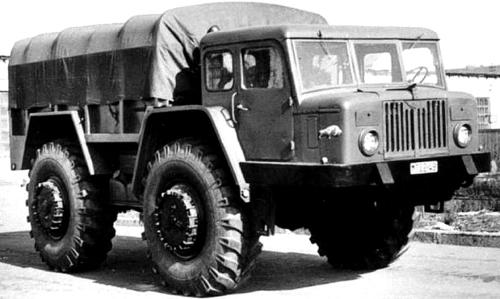

Короткобазный артиллерийский бортовой вариант тягача-лесовоза МАЗ-532. 1959 год

МАЗ-532

(1957 – 1959 гг.)

Весной 1957 года головное КБ грузовых автомобилей Минского автозавода представило свой самый оригинальный опытный автомобиль-лесовоз МАЗ-532 двойного назначения. Его проектирование проводилось с июня 1956 года в соответствии с планом развития и внедрения новой техники. Несмотря на то что общая конструкция машины во многом сочеталась с тягачом МАЗ-528, новый вездеход МАЗ-532 имел переднемоторную компоновку и широкую кабину с трехсекционным лобовым стеклом и коротким прямоугольным капотом. Как и на модели 528, на нем стоял вынесенный на передний свес 165-сильный дизель ЯАЗ-206, а от самосвала МАЗ-525 были заимствованы основные агрегаты трансмиссии и ходовой части, в том числе колеса с 32-дюймовыми шинами низкого давления. Автомобиль был оборудован механической 5-ступенчатой коробкой передач, двухступенчатой

раздаточной с симметричным межосевым дифференциалом, планетарными колесными редукторами и рулевым гидроусилителем. На первом образце в задней части рамы за кабиной размещалось буксирное и трелевочное оснащение с лебедкой для работы с двухосным прицепом-роспуском. Такое исполнение представляло собой автопоезд полной массой 36 т для вывоза до 20 кубометров древесины. Тягач имел колесную базу 3000 мм, колею – 2420 мм и габаритные размеры – 6690x3220x2800 мм. В снаряженном состоянии он весил 12 625 кг, на шоссе развивал скорость 45 км/ч, по грунтовым дорогам – 15 – 20 км/ч. Для военных нужд предусматривалось переоборудование МАЗ-532 в средний артиллерийский тягач с металлической бортовой платформой с тентом или в специальное шасси для монтажа тяжелого военного оборудования. Эти варианты были построены и прошли приемочные испытания, но в целом проект 532 остался неосуществленным. С расширением полномочий и возможностей СКБ-1 работы над всеми спецмашинами в головном КБ были прекращены, хотя некоторые идеи модели 532 получили развитие в тягаче МАЗ-538.

МоАЗ-542

(1962 – 1966 гг.)

Очень короткую и малоизвестную страницу истории Могилевского автозавода составляют разработки перспективного полноприводного тягача МоАЗ-542 двойного назначения с колесной базой 2600 мм, который в начале 1960-х годов совместно проектировали специалисты из Могилева и Минска. По своей заднемоторной компоновке и внешности он почти не отличался от модели МАЗ-528, но конструктивно был унифицирован с опытным на тот момент одноосным тягачом МоАЗ-546. На его двухосной версии использовали опытный 240-сильный дизельный двигатель ЯМЗ-238, 4-ступенчатую коробку передач с двухступенчатой раздаточной и традиционную рессорную подвеску, но вместо 28-дюймовых установили колеса с шинами размером 26,50 – 25. Реверсивная трансмиссия обеспечивала устойчивые рабочие скорости в обоих направлениях в границах от 0,2 до 40 км/ч. При длине машины 5900 мм радиус ее поворота составил 7,2 м. Снаряженная масса шасси без навесного оборудования – 12,5 т. В 1964 году оно прошло приемочные испытания в 21 НИИИ.

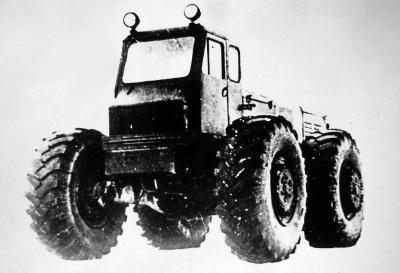

Многоцелевой 240-сильный тягач МоАЗ-542 для различного навесного оборудования. 1962 год

На базовом шасси МоАЗ-542 планировалось выпускать фронтальный погрузчик Д-584, двухотвальный плужный снегоочиститель Д-596 и шнекороторный Д-601 производительностью 1100 тонн снега в час. На удлиненном варианте шасси с колесной базой 3700 мм и 220-сильным дизелем ЯМЗ-238НБ предполагалось монтировать один из самых мощных отечественных аэродромных снегоочистителей Д-558 Рыбинского завода «Дормаш» с фрезерно-роторным рабочим органом и системой поддува снежной струи сжатым воздухом с приводом от 1000-сильного силового агрегата. Его производительность достигала невероятно большого значения – 3000 т/ч. Все эти машины имели двойное назначение и могли бы применяться в военных целях, но собственных возможностей МоАЗа оказалось недостаточно, чтобы организовать серийный выпуск практически новой машины.

Семейство МАЗ/КЗКТ-538

(1960 – 1993 гг.)

С использованием опыта создания и испытаний машин МАЗ-528 и МАЗ-532 в 1960 году минское СКБ-1 завершило проектирование и сборку прототипа более мощного универсального короткобазного тягача МАЗ-538 (4x4), которому была суждена долгая жизнь и сравнительно большое распространение в Советской Армии. По заданию Инженерного управления Министерства обороны СССР он был разработан в КБ инженерных тягачей СКБ-1 под руководством В. Е. Чвялева и предназначался для агрегатирования с различными сменными навесными рабочими органами и буксировки прицепных систем. В 1963 году близ белорусского города Гродно под руководством специалистов 15 ЦНИИ Минобороны первые две машины с простым бульдозерным оснащением практически безукоризненно прошли цикл государственных испытаний и получили рекомендацию для постановки на серийное производство и принятия на вооружение. В том же году всю документацию на МАЗ-538 передали в Курган. В 1964-м автомобиль был принят на вооружение под обозначением ИКТ-С – средний инженерный колесный тягач, и одновременно на КЗКТ начали осваивать его промышленное изготовление. Первые курганские машины ничем не отличались от минских прототипов и тоже носили маркировку МАЗ-538. Со временем они послужили базой целой серии самоходных инженерных землеройных и дорожно-строительных машин – бульдозера, путепрокладчика и траншеекопателя.

В передней части клепано-сварной лонжеронной рамы тягача МАЗ-538 были установлены четырехтактный дизельный двигатель Д12А-375 V12 танкового типа, отрегулированный на мощность 375 л.с., и гидромеханическая трансмиссия с блокируемым гидротрансформатором, планетарной 3-ступенчатой коробкой передач и раздаточной коробкой с механизмом отключения переднего управляемого моста. Через дополнительный редуктор крутящий момент подавался на два гидронасоса, приводившие гидроусилители дублированного рулевого управления и до четырех групп исполнительных механизмов навесного оснащения. Привод лебедки осуществлялся от коробки отбора мощности. В трансмиссии также имелось реверсивное устройство, позволявшее перемещаться с одинаковыми тяговыми усилиями и скоростями в переднем и заднем направлениях без разворота. Обычно управление тягачом при движении вперед или назад и рабочим оборудованием заднего расположения осуществлял один водитель-механик. В его распоряжении были два регулируемых сиденья, расположенных рядом друг с другом, но обращенных в разные стороны, а также переставное рулевое колесо, две панели приборов и двухсторонние органы управления, размещавшиеся в передней и задней частях 2-дверной цельнометаллической кабины с круговым обзором. Она оснащалась неоткидными двухсекционными лобовым и задним

окнами со стеклоочистителями, электрическим обогревом и солнцезащитными козырьками, дверные стекла сделали откидными. В ее комплект входили отопитель от системы охлаждения двигателя и чехлы для неиспользуемых органов управления, а в специальном герметизированном исполнении – фильтровентиляционная установка, создававшая избыточное внутреннее давление. Еще одной оригинальной конструктивной особенностью являлась передняя балансирная подвеска на поперечных рычагах с гидропневматическими упругими элементами, но задние колеса крепились на раме жестко. Тормозная система была двухконтурной пневмогидравлической, все колеса оборудовали планетарными редукторами. В комплектацию тягача входили экранированное 24-вольтное электрооборудование, два топливных бака вместимостью по 240 л, передние и задние сцепные приспособления и четыре штатных прожектора на кабине (по два в каждую сторону).

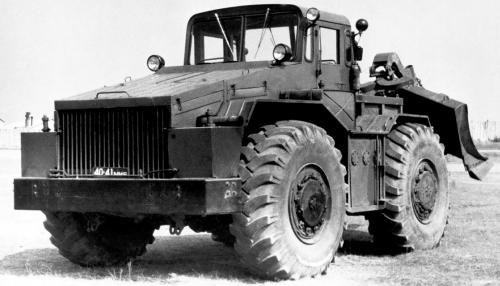

375-сильный инженерный тягач МАЗ-538 с двойной системой управления. 1963 год

Колесная база МАЗ-538 составляла 3000 мм, колея – 2520 мм, габаритные размеры – 5870x3120x3100 мм, дорожный просвет – 480 мм. Снаряженная масса – 16,5 т, полная с оборудованием – до 19,5 т. На шоссе автомобиль достигал скорости 45 км/ч, мог преодолевать подъемы крутизной до 30o, боковой крен в 25o и броды глубиной 1,2 м. Средний расход топлива находился на уровне 100 л на 100 км, запас хода в разных условиях и при выполнении различных операций находился в пределах 500 – 800 км.

Уже в 1965 году в Кургане был разработан первый собственный длиннобазный вариант машины МАЗ-538. Это был инженерный тягач КЗКТ-538ДП с колесной базой, увеличенной сразу на 1,2 м (до 4200 мм), что позволяло комплектовать его более крупным и мощным оборудованием с пассивными рабочими органами, смонтированными на передней и задней навеске. Его снаряженная масса возросла до 18,0 т, длина – до 6980 мм, расход топлива – до 105 л на 100 км. Не считая частичной перекомпоновки вспомогательного оборудования, общая конструкция и основные параметры машины не изменились, но при одновременной работе с навесными агрегатами противоположного расположения в состав экипажа был включен оператор. В начале 1980-х годов появился второй вариант 538ДК с дополнительной коробкой отбора мощности и карданными валами для привода активных рабочих органов траншейной машины ТМК-2, смонтированной в задней части рамы автомобиля. В его трансмиссию дополнительно был включен гидравлический ходоуменьшитель для бесступенчатого регулирования рабочей скорости в границах от 0,25 до 45 км/ч. На ряде машин также монтировали герметизированную кабину и дублирующую пневматическую систему запуска двигателя. Попытка создать собственный базовый двухосный тягач с 525-сильным вариантом двигателя Д-12 оказалась безуспешной. Серийная сборка тягачей 538-й серии продолжалась на КЗКТ до начала 1990-х годов – в течение почти 40 лет.

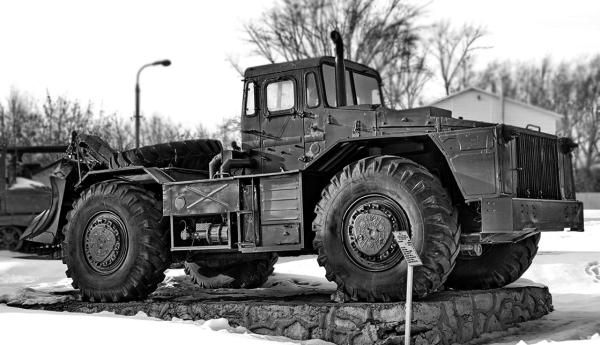

Длиннобазное шасси КЗКТ-538ДП для несения пассивного рабочего оснащения (здесь – ПКТ-2). 1967 год

Инженерное оборудование на шасси МАЗ/КЗКТ-538

Изначально для установки на задней навеске тягача МАЗ-538 были созданы две специальные инженерные машины с пассивным рабочими органами – многоцелевой колесный бульдозер-тягач БКТ с простым прямым отвалом и путепрокладчик ПКТ с плужным отвалом изменявшейся конфигурации. Впоследствии на модернизированных тягачах КЗКТ базировалось второе поколение более совершенного навесного оснащения, в том числе активное оборудование траншейной машины ТМК Дмитровского экскаваторного завода с задним роторным рабочим органом и передним отвалом. Такая техника состояла на вооружении инженерных и саперных подразделений Советской Армии, в батальонах мотострелковых и танковых дивизий, в частях по оборудованию фронтовых пунктов управления. В небольших количествах она поступала также в армии ряда соцстран.

БКТ – многоцелевой бульдозерный колесный тягач на шасси МАЗ-538 применялся для отрыва различных войсковых инженерных коммуникаций, траншей, котлованов, очистки больших территорий и проведения других землеройных операций на разных типах грунтов. Его рабочим органом являлся прямой отвал шириной 3,3 м заднего расположения. Производительность БКТ при разных операциях колебалась от 60 до 100 кубометров грунта в час. В снаряженном состоянии машина массой 17,6 т могла работать на подъемах и спусках величиной до 25o и на склонах до 12o. На длиннобазном шасси КЗКТ-538ДП монтировали более эффективную бульдозерную машину БКТ-РК2 с отвалом переднего расположения, тяговой лебедкой с анкерным устройством и задним поворотным пятизубым рыхлителем-корчевателем для работы на самых тяжелых грунтах, в том числе с промерзанием на глубину до 15 см. Ее максимальная производительность увеличилась до 120 м3/ч. Запас хода составил 800 км.

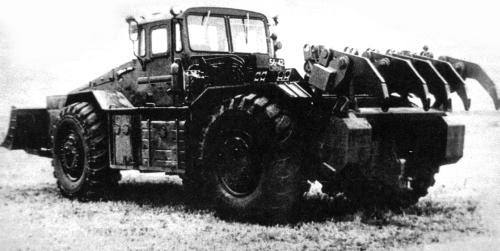

Бульдозерная машина БКТ-РК2 с задним рыхлителем-корчевателем на шасси КЗКТ-538ДП

ПКТ – путепрокладочный колесный тягач (путепрокладчик) на шасси 538 служил для прокладки на местности колонных путей сообщения, постройки, ремонта, расчистки и планировки грунтовых дорог, отрыва элементов дорожного полотна, а также для проведения общих землеройных и строительных работ. В отличие от бульдозера БКТ был оборудован трехсекционным плужным отвалом с гидравлическим регулированием положения двух откидных боковых секций (крыльев), шарнирно закрепленных на его средней части. Перед отвалом или позади него устанавливалась стальная лыжа для ограничения степени заглубления в грунт и разгрузки гидроцилиндров навески. В зависимости от взаимного положения крыльев и вида выполняемых работ ширина захвата составляла 3,2 – 3,8 м, производительность – до 10 км проложенных путей в час, на землеройных операциях – до 80 м3/ч. Снаряженная масса ПКТ – 19,4 т. На шасси 538ДП монтировали оборудование модернизированного путепрокладчика ПКТ-2, способного расчищать местность от кустарников, корчевать пни и валить деревья диаметром до 25 см. Его максимальная производительность при перемещении грунта возросла до 160 м3/ч, собственная масса – до 23 т.
