Секретные автомобили Советской армии

Кочнев Евгений

Установка 9П116 создавалась в соответствии с секретным ПСМ от 5 февраля 1962 года. В обязанности СКБ ЗИЛ входило общее проектирование, в результате которого были разработаны три варианта ВПУ. После отбора наиболее оптимальной версии в сентябре 1962 года на ЗИЛе построили первый макетный прототип. Завод «Дзержинец» занимался разработкой и изготовлением электрооборудования, а затем собрал еще три установки. На них впервые в отечественной практике была внедрена электрическая трансмиссия с четырьмя мотор-колесами и редукторами конструкции СКБ ЗИЛ. Уникальная самоходная машина представляла собой массивный обтекаемый несущий корпус-контейнер диаметром 1,8 м, установленный на четыре односкатных 20-дюймовых колеса и заряженный одной крылатой ракетой С-5В (4К95) длиной около 10 м и стартовой массой порядка 4 т. Спереди на нем помещалась широкая застекленная 2-местная кабина управления со стеклопластиковой облицовкой. По ее бокам и сзади находились силовой блок, электрогенератор постоянного тока, гидронасос и стеклопластиковые топливные баки, для доступа к которым с обеих сторон корпуса вели лестницы и решетчатые рабочие площадки. Ведущие электромотор-колеса ДТ-22 мощностью по 22 кВт с принудительной вентиляцией и понижающими планетарными редукторами получали электроэнергию от 120-киловаттного генератора ГЭТ-120 постоянного тока с приводом от компактного газотурбинного двигателя ГТД-350 конструкции ленинградского Завода имени В. Я. Климова. Этот силовой агрегат был создан

для вертолета Ми-2, имел сухую массу всего 139,5 кг, длину – 1350 мм и развивал номинальную мощность 316 л.с. Все колеса крепились на корпусе жестко без подвески. Передние были управляемыми и устанавливались на вертикальных поворотных шкворнях, задние монтировали на концах подъемных стоек с электрогидравлическим управлением для приведения ВПУ в боевое наклонное положение. Установка могла самостоятельно передвигаться со скоростью 18 км/ч на расстояние до 40 км от места приземления и после проведения пуска ракеты возвращалась к вертолету, закреплялась на его подвеске и транспортировалась в обратном направлении.

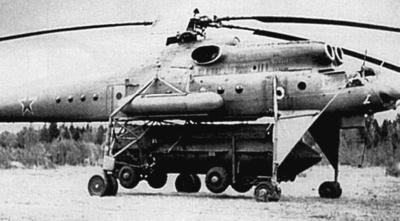

Ракетно-вертолетный комплекс Ми-10РВК с десантируемой пусковой установкой ЗИЛ-135В. 1963 год

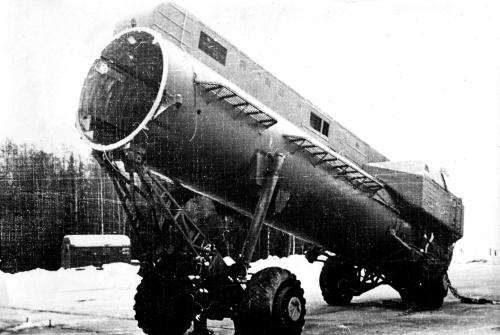

Уникальная ракетная установка ЗИЛ-135В (9П116) с электромотор-колесами в боевом положении

Масса ВПУ без ракеты составляла около 5,5 т, полная – 12 т. Максимальная высота по кабине в транспортном положении – 3,3 м. Время приведения в боевое положение – 5 минут. Взлетная масса комплекса РВК достигала 44,6 т. С 1962 года ВПУ проходили испытания и доработку. Ведущим испытателем являлся И. И. Сальников, позднее – главный конструктор СКБ ЗИЛ. Все работы по машине 9П116 завершились в ноябре 1965 года в связи со снятием ракеты 4К95 с вооружения.

Аэродромная машина ЗИЛ САК

(1966 – 1968 гг.)

Это была необычная единичная продукция Московского завода – опытный автомобиль на специальном заднеприводном низкорамном шасси с электрической трансмиссией, разработанный в СКБ совместно с заводом «Дзержинец» и построенный в двух экземплярах. Он являлся самоходным авиатранспортабельным агрегатом системы аэродромного контроля (САК) для проведения предполетной подготовки и диагностики систем военных и гражданских летательных аппаратов. В конструктивном отношении уникальный автомобиль представлял собой двухсекционный дорожный автопоезд с колесной формулой 6x2. Тягачом являлась короткая и широкая машина с весьма нескладным (функциональным) цельнометаллическим кузовом с высотой расположения пола от поверхности земли всего 570 мм. Он снабжался рабочим местом для водителя, крупными окнами на боковых скосах крыши, одной передней и двумя задними распашными дверями и служил для размещения персонала и доставки спецоборудования общей массой до 1 т. В ступицы обоих задних односкатных колес с двухступенчатыми планетарными редукторами были встроены электромоторы ДТ-14 постоянного тока, а весь силовой блок помещался в кожухе на буксируемом одноосном прицепе. Он состоял из 180-сильного бензинового двигателя ЗИЛ-375, вращавшего электрогенератор ГЭТ-120, от которого ток напряжением 230 В через беззазорное сцепное устройство поступал на электромоторы тягача, а также служил для питания и проверки бортовых электрических систем самолетов и вертолетов. Изменение направления движения осуществлялось при помощи двух передних управляемых колеса от УАЗ-451. Автомобиль имел длину 5554 мм и снаряженную массу около 4 т, весь автопоезд – 8,8 м и 5,5 т соответственно. Максимальная скорость агрегата – 32 км/ч. Его испытания проходили на подмосковном военном аэродроме в Жуковском.

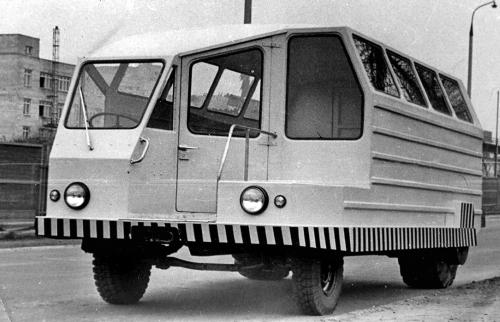

Агрегат аэродромного контроля САК с двумя задними электромотор-колесами. 1966 год

ВЕЗДЕХОДЫ С ПНЕВМАТИЧЕСКИМИ ДВИЖИТЕЛЯМИ

Короткий период увлечения советских ученых и конструкторов высокоэластичными движителями относился к поисковому этапу создания в 1960-е годы специальной автотехники двойного назначения для достижения высокой проходимости транспортных средств на грунтах с низкой несущей способностью, по заснеженной, песчаной и болотистой местности. Для этой цели на единственных отечественных опытных образцах устанавливали уникальные пневматические гусеницы с избыточным внутренним давлением воздуха или специальные бескамерные пневматические катки. Они представляли собой эластичные малослойные резинокордные оболочки бочкообразной формы с пониженным внутренним давлением, имевшие довольно сложную и тяжелую систему индивидуальных шестеренчатых приводов, именовавшихся гитарами, но зато позволяли отказаться от упругой подвески. Идея пневмокатков также пришла из США, где с начала 1950-х годов ее активно пропагандировала небольшая фирма «Роллигон» (Rolligon). С 1955 года воплощением ее в жизнь занималась компания «Фор Уил Драйв» (FWD), построившая несколько армейских вездеходов и автопоездов высокой проходимости на пневмокатках, которые служили для доставки стратегических ракет в пустынных регионах.

В СССР этой темой занимался в основном институт НАМИ и в меньшей степени – СКБ ЗИЛ. Итогом их деятельности стали экспериментальные полугусеничные машины НАМИ С-3 и С-3М с уникальными пневматическими гусеницами, легкий четырехкатковый вездеход ЗИЛ-132С и тяжелый восьмикатковый НАМИ-094. В свое время их считали наиболее оригинальными и просто революционными достижениями советской научно-технической мысли, но все заранее были обречены на неудачу. При этом машины на пневмокатках появились в СССР уже после того, как американская фирма «Фор Уил Драйв» в конце 1958 года прекратила свои работы в этом направлении, чуть не став банкротом. Нашим же специалистам, всегда ориентировавшимся на Америку, этот урок не пошел впрок, но привел к тому же результату. В реальности столь сложные, хрупкие и неповоротливые автомобили оказались неприспособленными для работы на местности и в итоге не оказали никакого влияния на весь дальнейший ход военно-технических разработок новой советской вездеходной автотехники.

НАМИ С-3/С-3М

(1962 – 1965 гг.)

В начале 1960-х годов НАМИ занимался весьма оригинальной и оптимистической темой пневмогусеничных движителей (пневматических гусениц), являвшейся составной частью разработок перспективных высокоэластичных систем для вездеходных транспортных машин. До тех пор идею таких гусениц разрабатывали в разных странах, но только в США были построены опытные военные транспортеры с многочисленными компактными пневмобаллонами, объединенными в гусеницы, заброшенные после первых же испытаний. На полугусеничных прототипах

НАМИ использовались замкнутые армированные резиновые ленты с многочисленными пневматическими камерами с небольшим внутренним давлением (0,2 – 0,6 кгс/см2), установленные на обрезиненных ведущих и опорных катках. В их разработке принимали участие МВТУ имени Н. Э. Баумана и ленинградский завод «Красный треугольник», а за ходом работ наблюдали военные представители. В качестве базы использовался не оправдавший надежд 45-сильный полноприводный джип «Москвич-415». В 1962 году на первом полугусеничном прототипе С-3 вместо его задних колес был смонтирован многокамерный движитель с двумя сварными балансирными тележками и тремя двойными катками с ребордами и ведущими звездочками. Средний каток устанавливался на выходном валу заднего моста и цепными передачами передавал крутящий момент на два остальных. В 1965 году появился второй модернизированный вариант С-3М с усиленными пневматическими резинокордными гусеницами трапецеидального профиля и передними ведущими барабанами. Испытания машин проводились на асфальтовом покрытии и выявили высокую плавность и бесшумность хода. Скорость движения составляла 40 км/ч, но при ее увеличении машина становилась неуправляемой, гусеницы перегревались и спадали. На местности проходимость считалась удовлетворительной, но двигатель быстро перегревался. В снаряженном состоянии вездеходы С-3 и С-3М весили 1300 и 1450 кг соответственно, имели полную массу около 2 т и в самых благоприятных условиях на шоссе по прямой развивали 60 – 65 км/ч. После таких результатов о превращении утяжеленных, ненадежных и весьма хрупких машин в многоцелевые армейские полугусеничные джипы речи уже не шло.

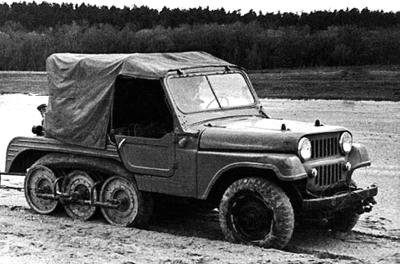

Полугусеничный вездеход С-3 с уникальными пневматическими гусеницами. 1962 год

ЗИЛ-132С

(1964 г.)

Краткая эпопея с высокоэластичными движителями не обошла стороной СКБ Московского автозавода. В феврале 1964 года к нескольким схожим разработками НАМИ оно добавило свой компактный макетный вездеход-тягач ЗИЛ-132С (4x4) с кабиной от грузовика ЗИЛ-164, короткой бортовой платформой и шестеренчато-карданным приводом обоих мостов. Он был выполнен на укороченном 104-сильном шасси ЗИЛ-157К с колесной базой 3850 мм, поставленном на четыре ведущих тонкостенных пневматических катка И-245 диаметром и шириной по 1000 мм. Его конструктивными особенностями являлись задний управляемый поворотный мост, отклонявшийся в разные стороны с помощью гидропривода, и барабанные тормоза с пневмоприводом, смонтированные только на передних колесах. Снаряженная масса машины составляла 5440 кг, колея обоих мостов – 1260 мм, радиус поворота – 8 м. Максимальная скорость на шоссе достигала 55 км/ч. Вездеход оказался столь тяжелым и трудно управляемым, что первые же испытания заставили его создателей отказаться от продолжения своих изысканий.

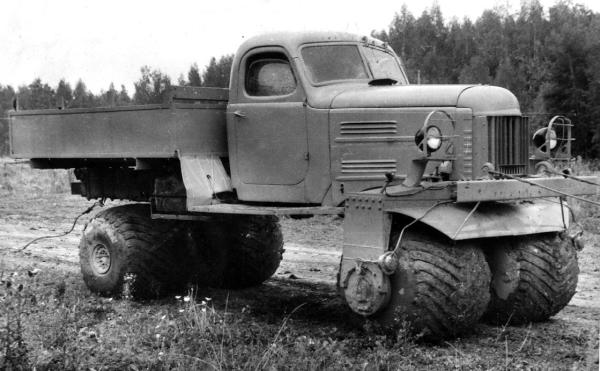

Экспериментальный вездеход ЗИЛ-132С на четырех пневматических катках. 1964 год

НАМИ-094 (ЭТ-8)

(1963 – 1964 гг.)

В 1960-е годы массивный 8-тонный вездеход НАМИ-094 (8x8) двойного назначения или экспериментальный транспортер ЭТ-8 на восьми ведуших пневматических катках считался олицетворением самого высокого полета отечественной научно-технической мысли и образцом для подражания при создании тяжелых машин высокой проходимости. В те времена мало кто знал, что он был довольно точной копией американского 212-сильного автомобиля М8-327-4 фирмы «Фор Уил Драйв» образца 1956 года, от которого позаимствовал не только все конструктивные идеи ходовой части, но и стиль кабины, выглядевшей еще более тяжелой и массивной. Советский макетный образец ЭТ-8, созданный под руководством Н. И. Коротоношко, снабжался 180-сильным двигателем ЗИЛ-375 и был оборудован двумя ведущими балансирными тележками с единой колеей (2040 мм). Каждая снабжалась четырьмя четырехслойными пневмокатками Я-194 Ярославского шинного завода диаметром и шириной по 1200 мм с пониженным внутренним давлением (0,1 – 0,2 кгс/см2). Привод осей катков с встроенными в них тормозными барабанами с гидроприводом осуществлялся шестеренчатыми «гитарными» механизмами, вмонтированными в корпуса-картеры колесных балансиров. Вездеход имел один симметричный блокируемый межтележечный дифференциал и еще два межбортовых. В отличие от американского прототипа он получил единый цельнометаллический корпус с вместительной угловатой 4-дверной кабиной и бортовой платформой с тентом. Колесная база машины составляла 7400 мм, ее центр тяжести находился на высоте 1140 мм. Для управления вездеходом со снаряженной массой 12 610 кг служили гидроцилиндры, отклонявшие переднюю тележку в нужную сторону, при этом минимальный радиус поворота достигал 15,5 м. Машина получилась слишком тяжелой (почти вдвое больше, чем весил американский вариант), малоподвижной, трудно управляемой, имела невысокую степень унификации с серийными автомобилями и не отвечала жестким военным требованиям. Сама по себе она развития не имела, но впоследствии послужила идейной основой вездеходных транспортеров НАМИ с шарнирно-сочлененной рамой и разными видами широкопрофильных шин.

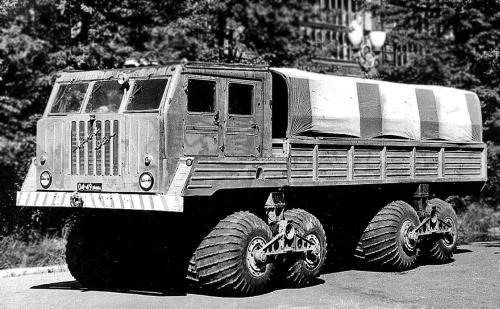

Опытный 8-тонный восьмикатковый автомобиль-транспортер НАМИ-094. 1963 год

ВОЕННЫЕ ОДНООСНЫЕ И ДВУХОСНЫЕ ТЯГАЧИ

Эту довольно скромную и ограниченную гамму вездеходных автомобилей составляли военные варианты гражданских одноосных тягачей для буксировки тяжелой дорожно-строительной техники и специальные полноприводные двухосные машины инженерного назначения. Впервые в СССР на них были реализованы собственные оригинальные опытно-конструкторские разработки и налажены тесные производственные и кооперационные отношения между тремя головными изготовителями тяжелой армейской автотехники.

С середины 1950-х годов роль главного разработчика принципиально новых идей и конструкций тяжелых машин военного назначения исполнял МАЗ – Минский автомобильный завод в лице своего Специального конструкторского бюро № 1 (СКБ-1) под руководством главного конструктора Б. Л. Шапошника. В дальнейшем его главными разработками стали специальные многоосные автомобили-шасси, но свою деятельность СКБ-1 начинало с более простых одноосных тягачей и двухосных вездеходов. Со временем они послужили не только конструктивной базой новой тяжелой автотехники, но и встали во главе всего семейства уникальной полноприводной военной автотехники МАЗ советского периода. Первоосновой будущих многоосных ракетных шасси являлись одноосный тягач МАЗ-529 и двухосный МАЗ-538, по ряду агрегатов унифицированные с серийными грузовиками МАЗ. В их конструкцию была заложена общая концепция первого советского 25-тонного карьерного самосвала МАЗ-525 с 300-сильным танковым двигателем Д-12А, созданного в 1950 году под руководством Шапошника, в то время главного конструктора Минского автозавода.
